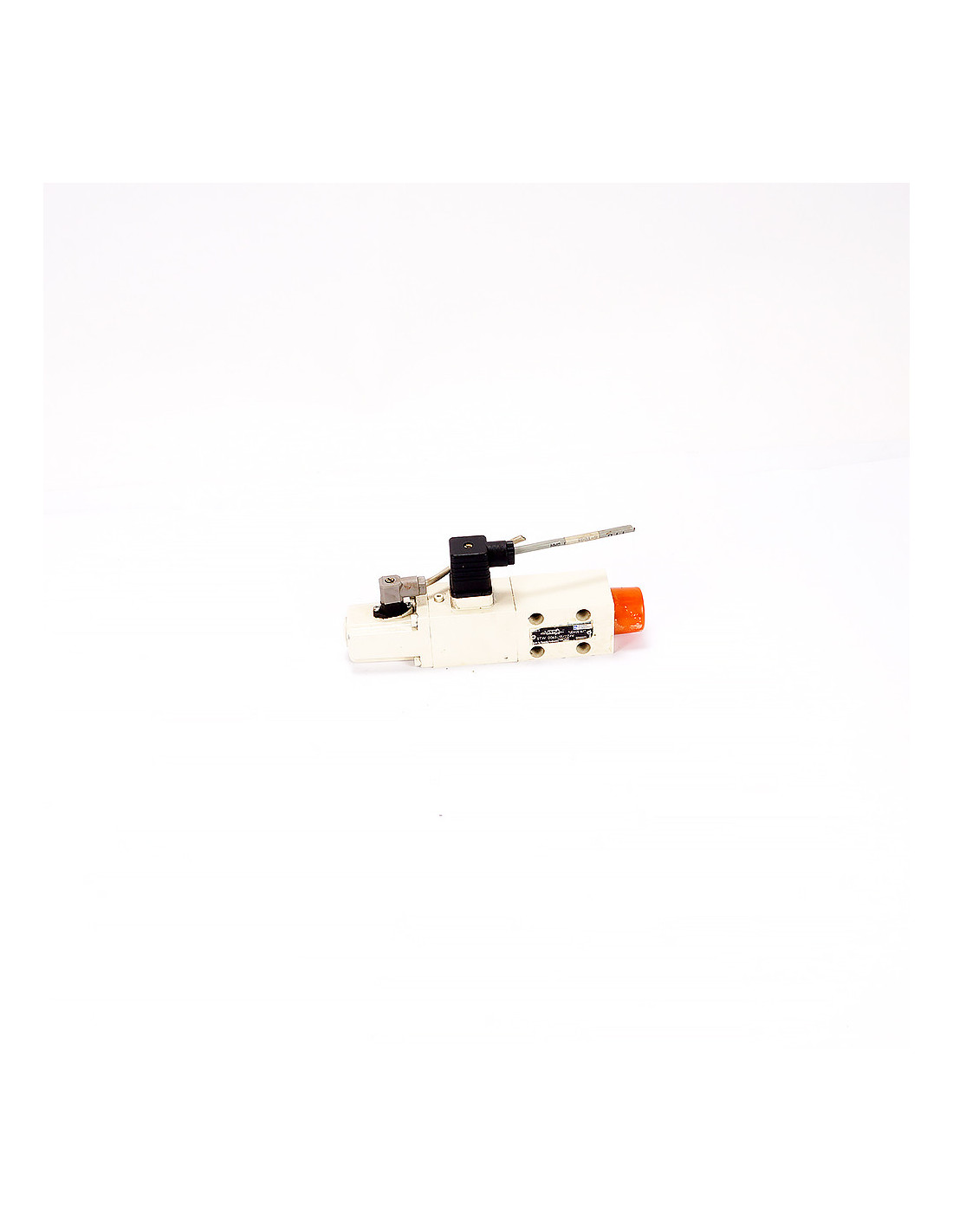

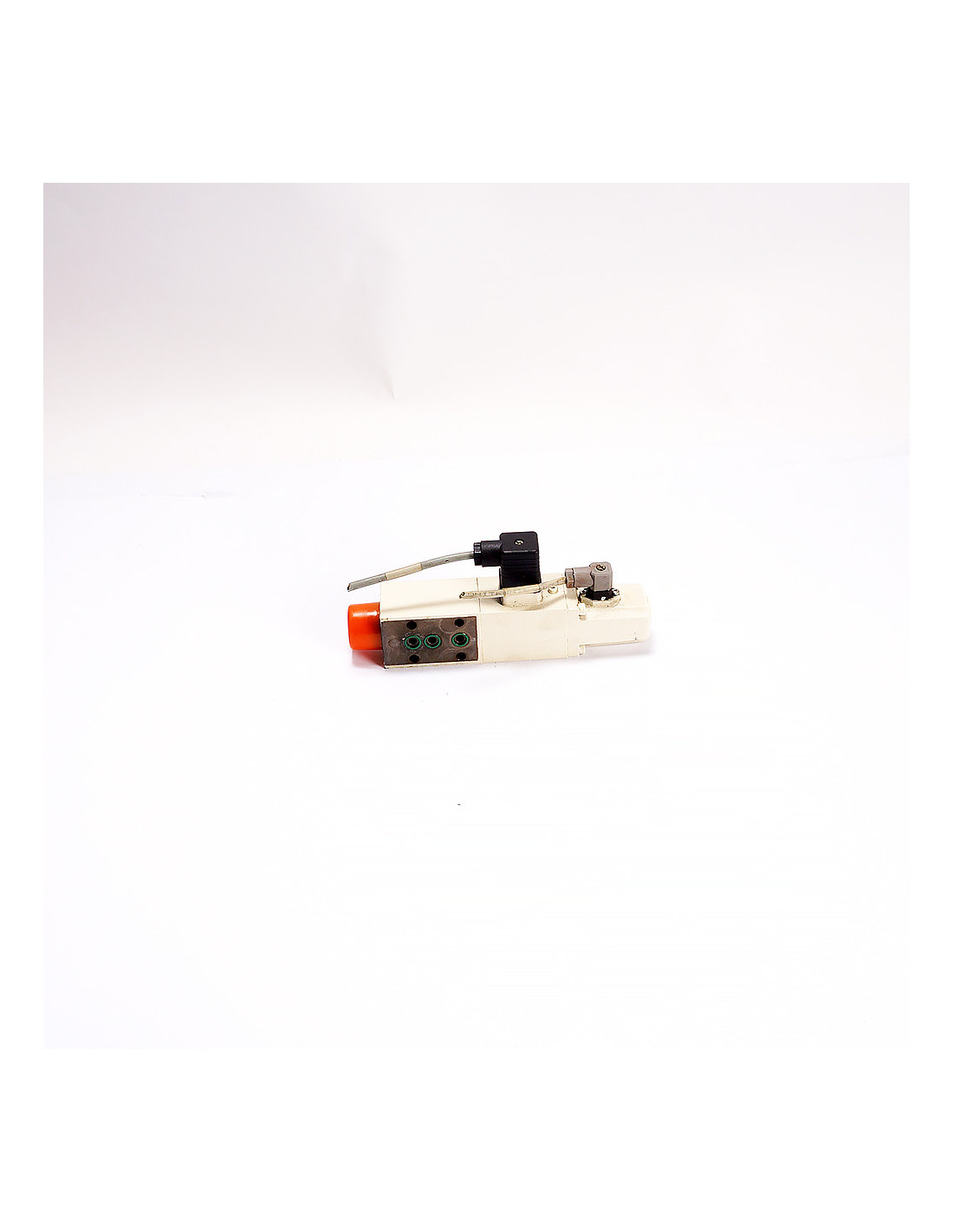

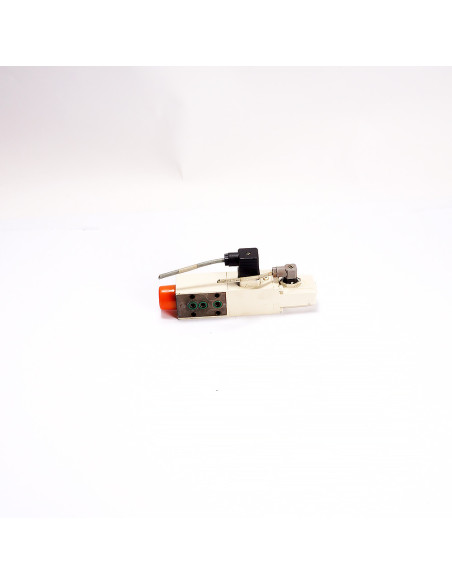

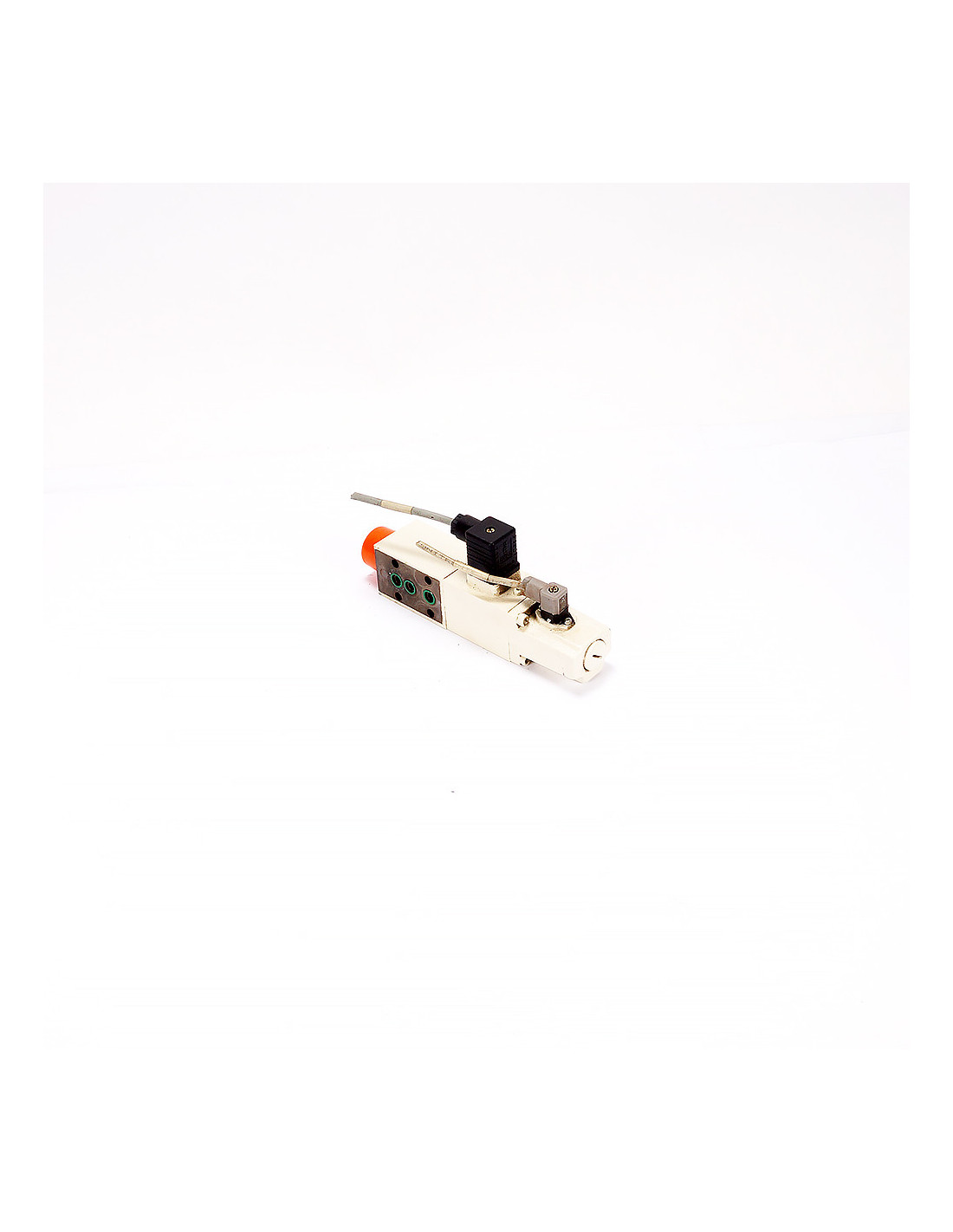

Rexroth Hydraulics STW 0063-13/2Z4V
Opis produktu
Bezpośrednio sterowany, 3-drogowy zawór proporcjonalny serii STW z wbudowaną elektroniką regulacyjną IAC-P (pQ). Zapewnia precyzyjną kontrolę przepływu i ciśnienia (kanały P→A oraz A/B→T), dzięki czemu świetnie sprawdza się w dynamicznych układach hydraulicznych wymagających dokładnej regulacji i stabilności pracy. Zasilanie 24 V DC, sygnały zadawcze analogowe lub przez magistralę (w zależności od wykonania).
Najważniejsze cechy
-
Zintegrowana elektronika cyfrowa IAC-P: wbudowane algorytmy otwartej i zamkniętej pętli dla sterowania przepływem/ciśnieniem, opcjonalna komunikacja po CANopen/PROFIBUS.
-
Wysoka dynamika i dokładność: histereza ≤ 0,1%, powtarzalność < 0,05%, krótki czas narastania sygnału.
-
Klasa ochrony IP65 (przy prawidłowo zamontowanym złączu), praca ciągła 100% ED.
-
Parametryzacja i diagnostyka przez oprogramowanie (np. WINPED) i dedykowane interfejsy.
Parametry techniczne (typowe dla serii STW 0063)
-
Przepływ nominalny: ok. 63–65 l/min (∆p = 5 bar, rozmiar 10 – odpowiednik rodziny „0196”).
-
Ciśnienie robocze: do 250 bar (w zależności od wariantu z czujnikiem/oznaczenia).
-
Zasilanie: 24 V DC (19,4…35 V), pobór prądu do 2 A (impulsowo do 3 A).
-
Zakres temperatur: otoczenia −20…+50 °C; medium −20…+80 °C.
-
Czystość oleju: ISO 4406 (c) klasa 20/18/15; zalecana filtracja wg Bosch Rexroth.
Precyzyjne układy sterowania przepływem/ciśnieniem w maszynach produkcyjnych i przetwórczych: prasy, linie montażowe, obrabiarki CNC, aplikacje w przemyśle papierniczym oraz napędy wymagające stabilnej regulacji siły i prędkości.
Wariant /13/2Z4V
Oznaczenie „…/13/2Z4V” identyfikuje szczegółową konfigurację elektroniki/wyposażenia w obrębie serii STW 0063 (m.in. typu zasilania/sterowania i liczby elementów wykonawczych). Warianty z sufiksem „…/Z4V” są typowe dla tej rodziny; dokładne znaczenie poszczególnych kodów należy weryfikować z tabliczką znamionową danego egzemplarza.
Wskazówki montażowo-eksploatacyjne
-
Preferowana pozycja montażu: pozioma; dopuszczalny montaż w dowolnej pozycji. Nie dopuszczać do „opróżnienia” linii T; w razie potrzeby zastosować zawór wstępnego obciążenia.
-
Nie otwierać gniazda PG; regulacje mechaniczne pod pokrywą mogą uszkodzić zawór.
-
Ekranowanie przewodów sygnałowych podłączyć zgodnie z zaleceniami producenta; zachować wymagania EMC. Zasilanie podłączać tylko na czas realizacji funkcji maszyny; stosować oleje zgodne z kartami mediów i utrzymywać wymaganą klasę czystości.
Uwaga
Parametry powyżej są charakterystyczne dla grupy STW 0063 i mogą się różnić w zależności od dokładnego wykonania „-13/2Z4V”. Weryfikację danych (przepływ, ciśnienia, interfejsy) należy oprzeć na oznaczeniach konkretnego egzemplarza i dokumentacji katalogowej producenta.
