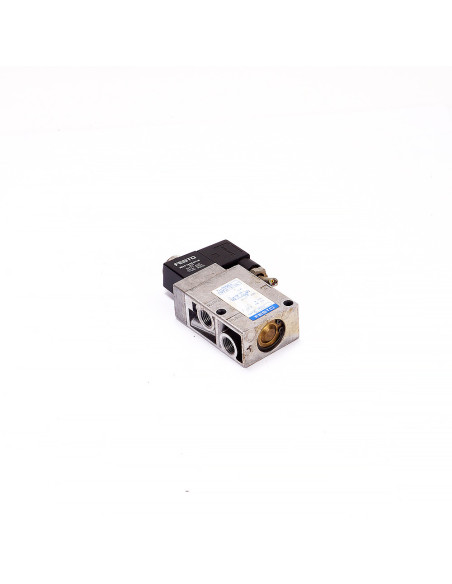

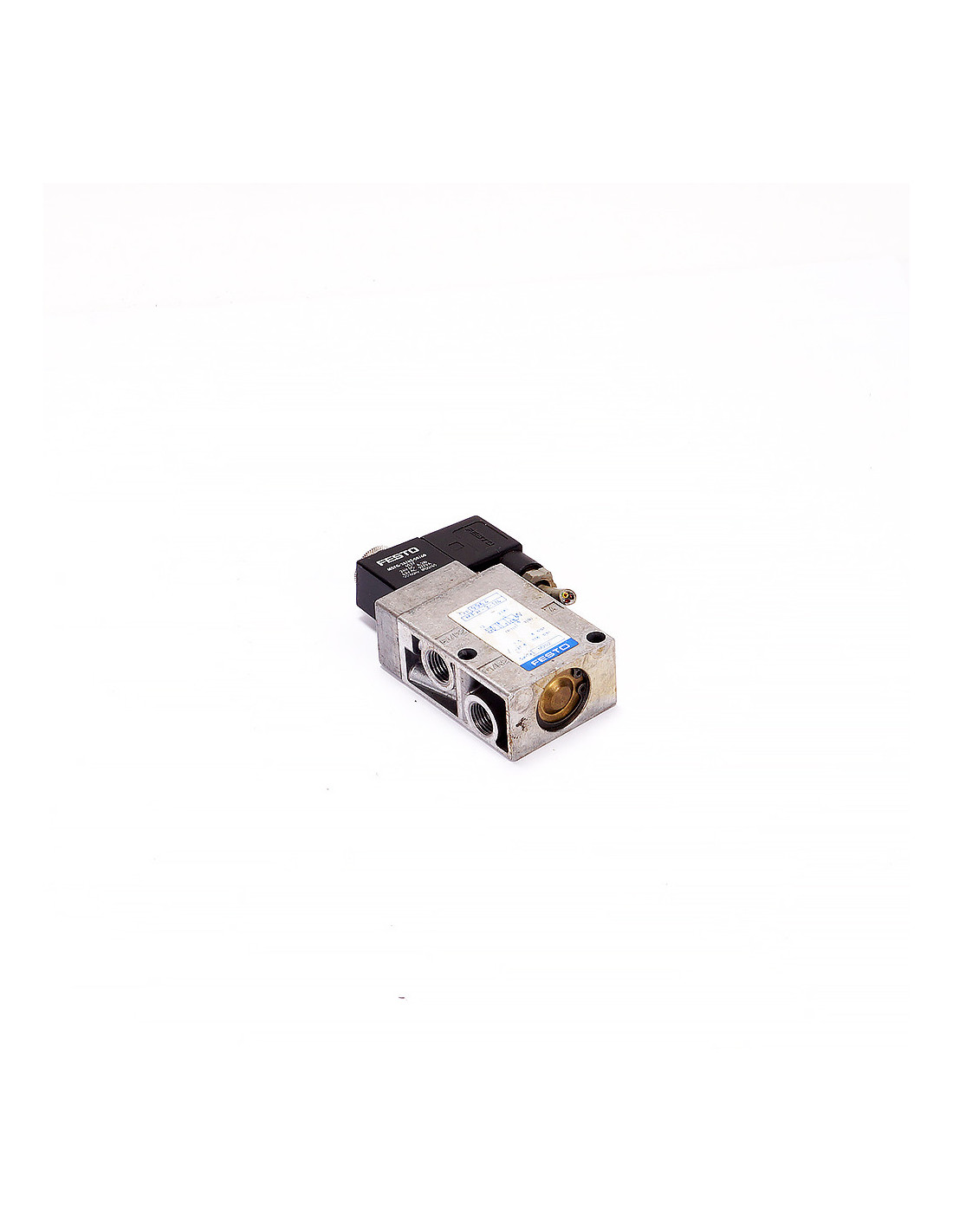

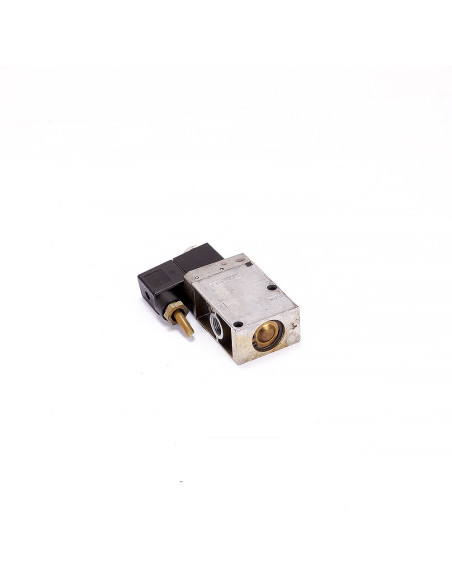

Elektrozawór pneumatyczny, MFH-3-1/4, Festo

Festo MFH-3-1/4 — zawór elektromagnetyczny 3/2 NC, monostabilny

Kompaktowy zawór gniazdowy z miękkim uszczelnieniem, pilotowany, do szybkiego i pewnego przełączania mediów sprężonych. Przepływ nominalny 800 l/min przy przyłączach G 1/4.

Najważniejsze cechy

• Funkcja 3/2, normalnie zamknięty (NC), monostabilny — sterowanie elektryczne

• Konstrukcja: gniazdo (poppet/plate seat), uszczelnienie miękkie; kierunek przepływu nierozkładalny; underlap

• Przepływ nominalny (DIN 1343): 800 l/min

• Przyłącza pneumatyczne: G 1/4 (porty 1, 2, 3); wydech pilota 82: M5

• Montaż: na szynie/manifold lub przez otwory montażowe

• Szerokość konstrukcyjna 30,5 mm, siatka 32 mm

• Zakres ciśnienia roboczego: 1,5…8 bar (0,15…0,8 MPa)

• Medium: sprężone powietrze wg ISO 8573-1:2010 [7:4:4]; praca z olejem możliwa (wymagana ciągłość smarowania)

• Temperatura: medium −10…+60 °C, otoczenia −5…+40 °C, magazynowanie −20…+60 °C

• Sterowanie: zasilanie cewką serii F (zamawiana osobno; parametry wg karty cewki)

• Stopień ochrony IP65, UL Recognized (c UL us)

• Dynamika: czas załączenia ok. 10 ms, wyłączenia ok. 29 ms

• Ręczne przesterowanie: zatrzaskowe (detenting)

• Materiały: korpus odlewane aluminium, uszczelnienia NBR

• Masa ok. 320 g

• Zgodność: RoHS, CRC 1 (niskie obciążenie korozyjne), LABS/PWIS: VDMA 24364-B1/B2-L

• W komplecie z MSFG-24/42-50/60

Dane techniczne (skrót)
