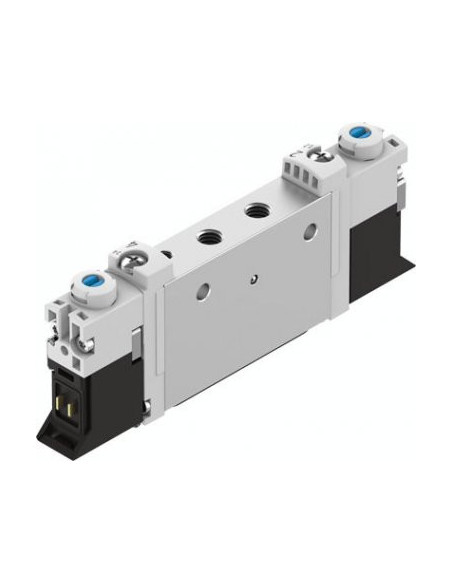

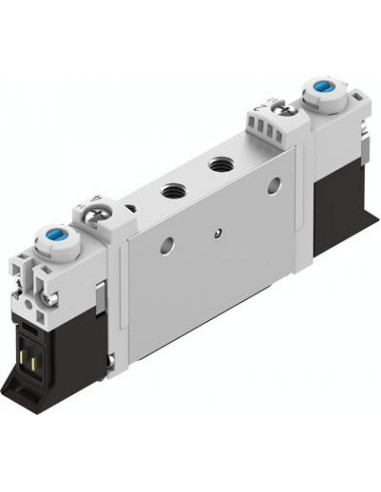

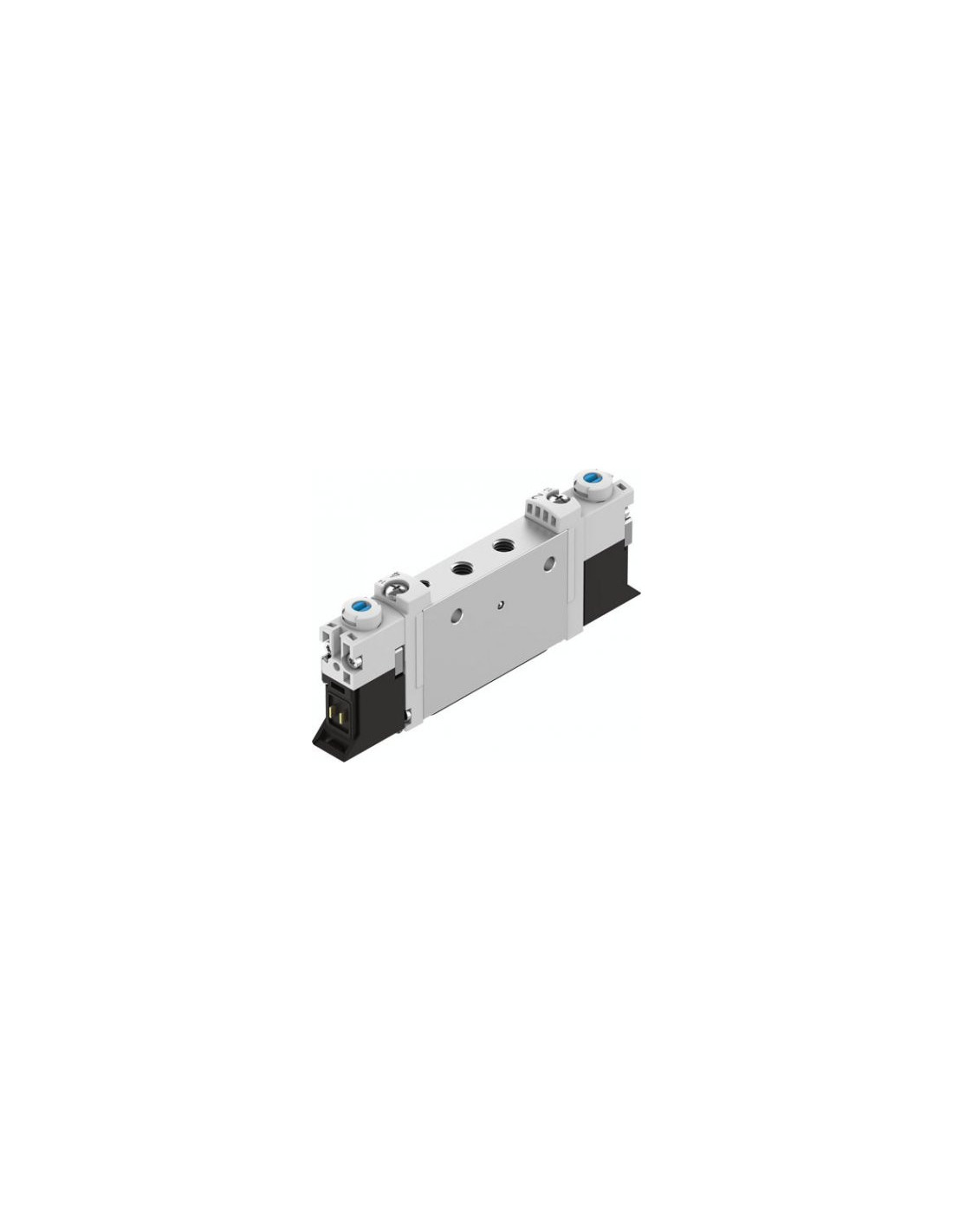

| Funkcja zaworu | 2x3/2 otwarty/zamknięty monostabilny |
| Wielkość zaworu | 18 MM |
| Stopień ochrony | IP40 |
| Ciśnienie robocze/MPA | od 0.3 do 0.8 MPA |
| Ciśnienie robocze/BAR | od 3 do 8 BAR |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Jednostka certyfikująca | UL MH19482 |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 5 wg ISO 14644-1 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pomocnicze sterowanie ręczne | z blokadą, bez blokady, zakryte |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Symbol | 00995243 |
| Pokrycie | przekrycie dodatnie |
| Czas wyłączania | 29 MS |
| Czas włączania | 20 MS |
| Czas pracy ciągłej | 100% |
| Przyłącze pneumatyczne 4 | G1/4 |
| Pozycja montażu | dowolny |
| Certyfikacja | RCM Mark, c UL us - Recognized (OL) |
| Maks. dodatni impuls testowy przy sygnale 0 | 700 MIS |
| Maks. ujemny impuls testowy na 1 sygnale | 900 MIS |
| Parametry cewki | 24 V DC: 0,8 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | od -5 do 50 GC |
| Temperatura otoczenia | od -5 do 50 GC |
| Waga produktu | 164 G |
| Przyłącze elektryczne | 2-pin, Układ przyłączy H, przyłącze poziome, Wtyczka |
| Typ mocowania | opcjonalnie:, na listwie przyłączeniowej, Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR, NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal powlekana |
