Wielkość nominalna 50, z uruchamianiem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 6,8 … 16 barów
Dane techniczne
| Schemat przyłączy | Typ kołnierza 21 zgodnie z EN 1092-2 |
| Rodzina produktów | L-DB |
| Maks. ciśnienie robocze. [bar] | 16 |
| Maks. natężenie przepływu [l/min] | 1500 |
| Symbol graficzny suwaka | P → T |
| Typ przyłączenia | Przyłącze kołnierzowe |
| Wielkość nominalna | 50 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) |
| Uszczelnienia | NBR |
| Masa [kg] | 14.68 |

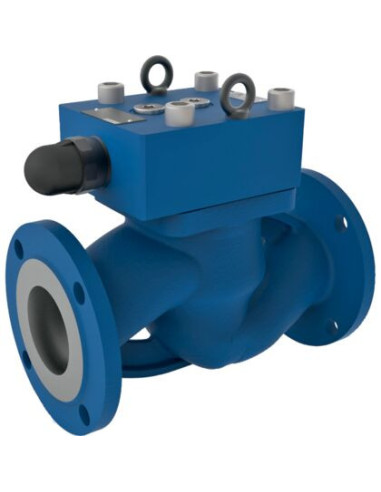

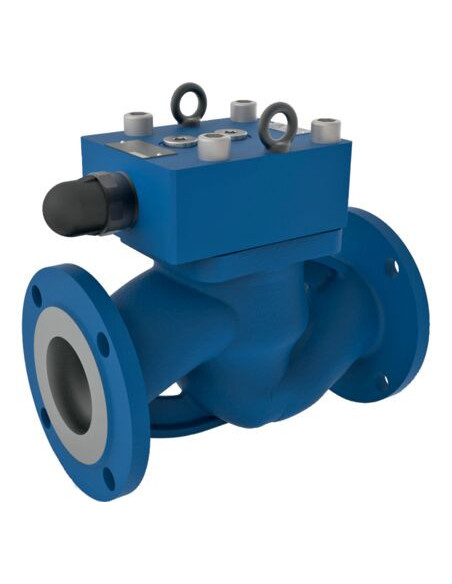

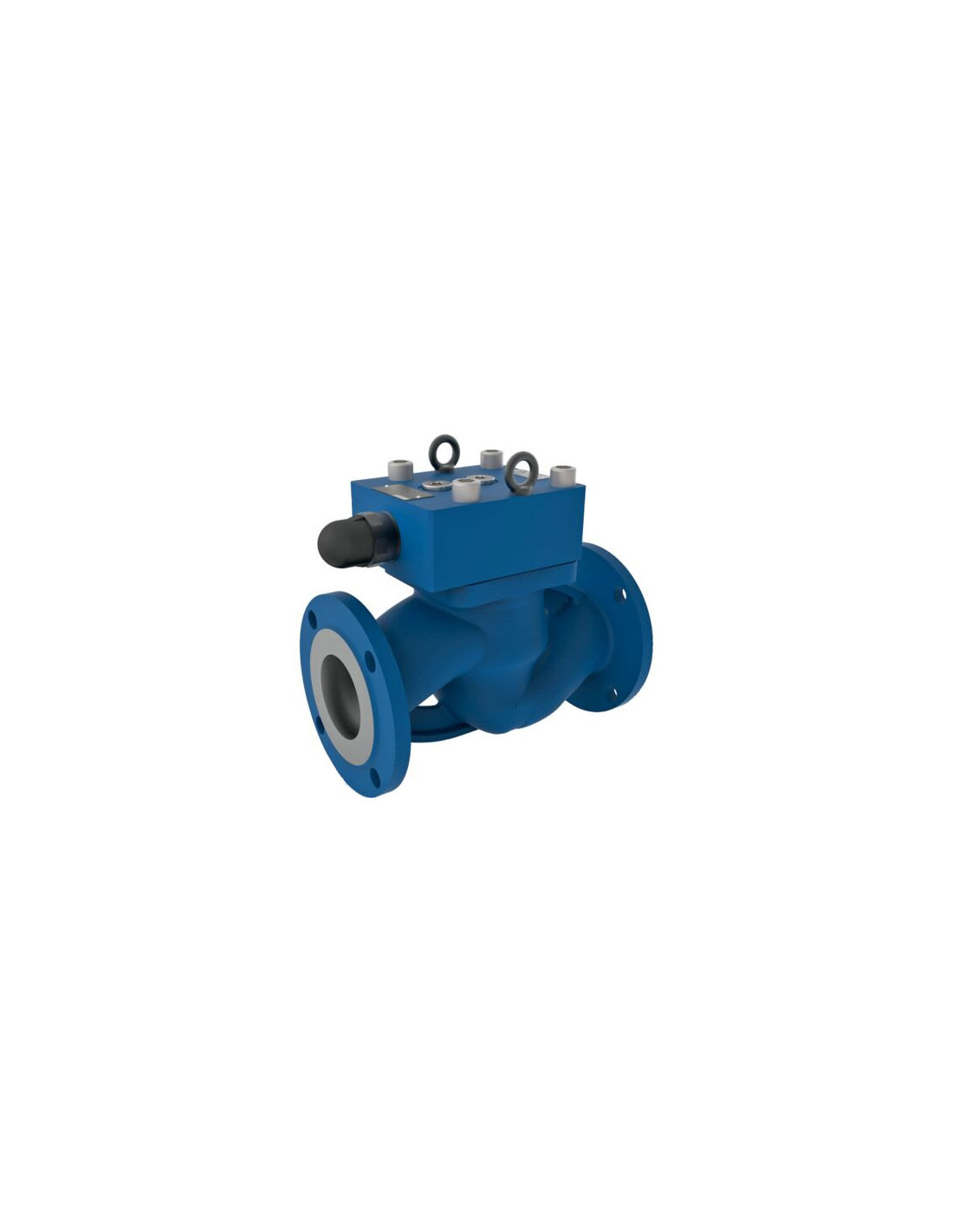

Hydrauliczny zawór upustowy L-DB50F2-3X/16Y – R900352091
Hydrauliczny zawór upustowy L-DB50F2-3X/16Y to niezawodne rozwiązanie dedykowane aplikacjom przemysłowym wymagającym precyzyjnej regulacji ciśnienia w układach hydraulicznych. Zapewnia skuteczne ograniczenie ciśnienia zgodnie z wybranym zakresem ustawień, gwarantując bezpieczeństwo działania całego systemu.
Główne zalety i cechy konstrukcyjne zaworu upustowego hydraulicznego
- Nominalna wielkość 50 – zapewnia przepływ do 1500 l/min, co umożliwia zastosowanie w dużych i wymagających instalacjach.
- Solidna konstrukcja z gniazdem stożkowym – zwiększa szczelność oraz trwałość eksploatacyjną nawet przy wysokich obciążeniach.
- Sterowanie pośrednie – znacząco poprawia dokładność regulacji ciśnienia oraz szybkość odpowiedzi na zmiany parametrów pracy.
- Manualna regulacja (sterowanie ręczne) – umożliwia łatwą i bezpośrednią modyfikację ustawień ciśnienia bez użycia dodatkowych narzędzi.
- Ochronny kołpak oraz sześciokątne gniazdo – zwiększają bezpieczeństwo obsługi i chronią przed przypadkowym przestawieniem parametrów.
- Trzy przyłącza oraz przyłącze kołnierzowe – pozwalają na elastyczną integrację w różnorodnych układach hydraulicznych.
Zastosowanie i możliwości wykorzystania hydraulicznego zaworu upustowego L-DB50F2-3X/16Y
Model L-DB50F2-3X/16Y znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagana jest ochrona przed przekroczeniem dopuszczalnych wartości ciśnienia. Może być z powodzeniem stosowany w systemach hydrauliki siłowej w:
- maszynach budowlanych,
- układach sterowania w energetyce i ciepłownictwie,
- przemyśle wydobywczym,
- szeroko pojętej automatyce przemysłowej.
Uniwersalność doboru cieczy hydraulicznej – kompatybilność m.in. z HL, HLP, HFC (np. Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) pozwala na wykorzystanie zaworu w większości typowych instalacji.
Kompaktowe wymiary i odporna konstrukcja (masa 14,68 kg) sprawiają, że zawór doskonale sprawdza się również w trudnych warunkach eksploatacyjnych oraz przy zmiennych parametrach przepływu.
Typowe zalety użytkowania zaworu upustowego hydraulicznego
- Optymalna ochrona instalacji przed skokami ciśnienia dzięki precyzyjnej regulacji ustawień.
- Długa żywotność dzięki wysokiej jakości materiałom oraz staranności wykonania.
- Łatwy montaż – zgodność z normą kołnierza EN 1092-2 upraszcza projektowanie oraz serwisowanie układu.
- Niezawodność pracy nawet przy wysokim natężeniu przepływu sięgającym 1500 l/min.
Hydrauliczny zawór upustowy typu L-DB50F2-3X/16Y to element niezbędny do skutecznej i bezpiecznej regulacji ciśnienia w najbardziej wymagających aplikacjach przemysłowych.
