Wielkość nominalna 10, A2 → A1, mechaniczny
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia do wartości ustawień.
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Zakres ustawień ciśnienia 14…200 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | Z3DR10V |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | A2 → A1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 7 |
| Liczba pozycji suwaka | 3 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.75 |

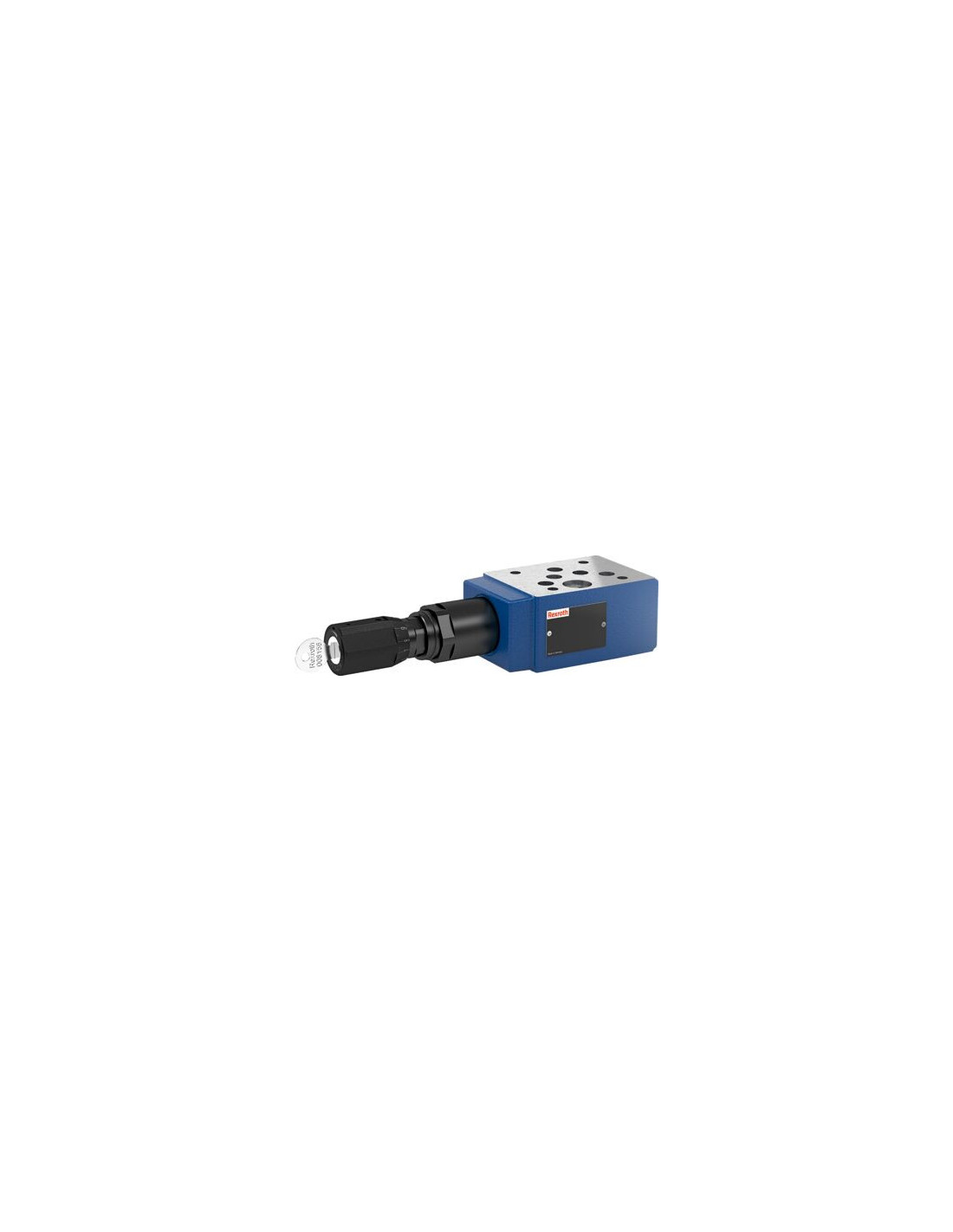

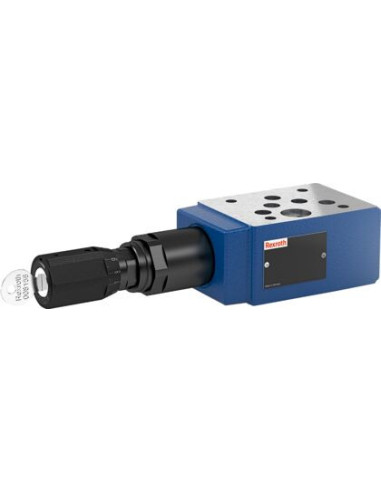

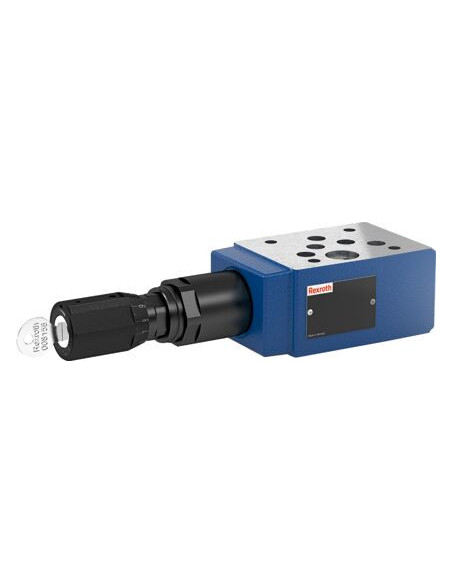

Zawór redukujący ciśnienie Z3DR10VA2-1X/200MSV – R901405420
Zawór redukujący ciśnienie Z3DR10VA2-1X/200MSV (kod: R901405420) to specjalistyczny element hydrauliczny przeznaczony do stosowania w zaawansowanych układach hydraulicznych, gdzie wymagana jest niezawodna regulacja ciśnienia w szerokim zakresie mocy. Został zaprojektowany z myślą o wysokiej wydajności oraz trwałości w wymagających warunkach przemysłowych.
Zastosowanie zaworu redukującego ciśnienie Z3DR10VA2-1X/200MSV
Produkt doskonale sprawdza się w aplikacjach wymagających precyzyjnej kontroli ciśnienia mediów hydraulicznych. Typowe zastosowania obejmują:
- Układy hydrauliczne maszyn budowlanych i przemysłowych
- Systemy automatyki przemysłowej
- Linie produkcyjne oraz urządzenia wymagające ochrony przed nadmiernym ciśnieniem
- Stacje testujące oraz laboratoria
- Instalacje w przemyśle spożywczym, chemicznym i energetycznym
Zalety zaworu redukującego ciśnienie hydrauliczne Z3DR10VA2
Wysoka wytrzymałość i odporność na ciśnienie robocze do 350 barów gwarantują niezawodność nawet w ekstremalnych warunkach pracy.
Zakres regulacji ciśnienia od 14 do 200 bar umożliwia dokładne dopasowanie do indywidualnych wymagań aplikacji.
Solidna konstrukcja oparta na mechanicznym sterowaniu pośrednim zapewnia precyzyjną i płynną pracę układu.
Zawór suwakowy wyposażony w gniazdo sześciokątne z kołpakiem ochronnym ułatwia serwisowanie i regulację.
Charakterystyka techniczna i budowa
Zawór hydrauliczny Z3DR10VA2-1X/200MSV posiada wielkość nominalną 10 oraz trzy pozycje suwaka, umożliwiające efektywne zarządzanie przepływem medium hydraulicznego.
Liczba przyłączy – 7, oraz typ montażu na płycie pośredniej według normy ISO 4401-05-04-0-05 sprawiają, że jest kompatybilny z wieloma układami hydraulicznymi wykorzystywanymi w nowoczesnych maszynach i urządzeniach.
Uszczelnienia FKM gwarantują długą żywotność i odporność na szeroki zakres cieczy hydraulicznych, takich jak HL, HLP, HVLP, HETG, HEES, HEPG, HFDU, czy HFDR.
Maksymalna wydajność przepływu wynosi aż 120 l/min, co pozwala na zastosowanie zaworu w intensywnie eksploatowanych systemach.
Bezpieczeństwo i niezawodność w układzie hydraulicznym
Stosowanie zaworu redukującego ciśnienie Z3DR10VA2-1X/200MSV pozwala na skuteczne zabezpieczenie wszystkich elementów układu przed wzrostem ciśnienia powyżej ustalonych wartości.
Jego trwała obudowa oraz zgodność ze standardami europejskimi (EN 175301-803) w zakresie przyłączeń elektrycznych gwarantują bezpieczną eksploatację oraz łatwość integracji z innymi komponentami systemów automatyki.
