Wielkość nominalna 10, B2 → B1, mechaniczny
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia do wartości ustawień.
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Zakres ustawień ciśnienia 13…315 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | Z3DR10V |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | B2 → B1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 7 |
| Liczba pozycji suwaka | 3 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.8 |

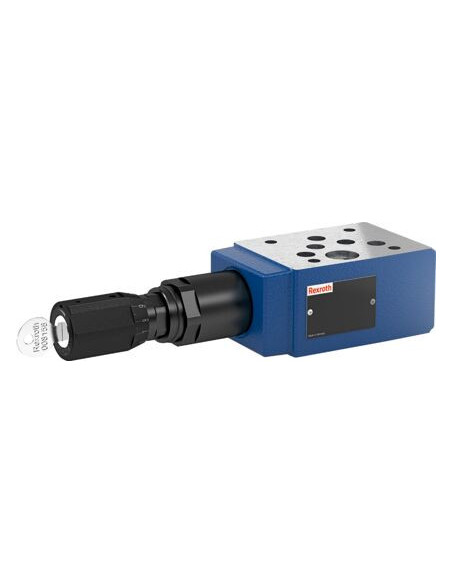

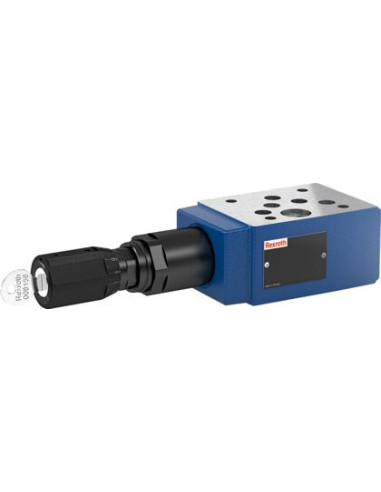

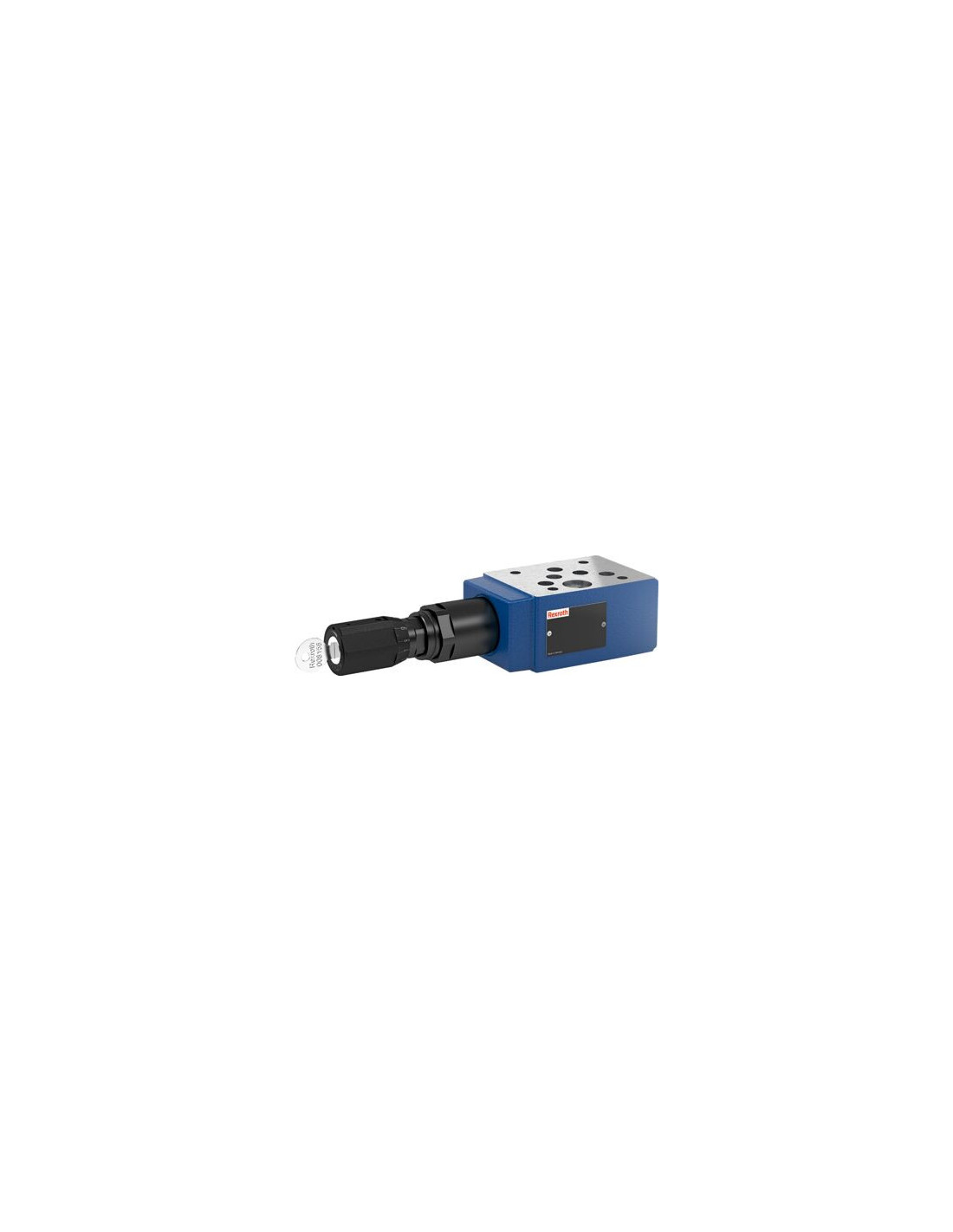

Zawór redukujący ciśnienie Z3DR10VB2-1X/315MSV – hydrauliczny zawór Rexroth
Zawór redukujący ciśnienie Z3DR10VB2-1X/315MSV umożliwia niezawodną regulację ciśnienia w systemach hydraulicznych, nawet przy wysokich przepływach i dużych wartościach ciśnienia roboczego. Urządzenie to przeznaczone jest do zastosowań przemysłowych, gdzie wymagana jest precyzyjna kontrola parametrów pracy oraz bezpieczeństwo układów hydraulicznych.
Zalety i możliwości zastosowań zaworu hydraulicznego
Zawory redukujące ciśnienie tego typu stosuje się wszędzie tam, gdzie konieczna jest ochrona instalacji oraz urządzeń przed niepożądanym wzrostem ciśnienia. Dzięki mechanicznemu sterowaniu pośredniemu zawór zapewnia wysoką niezawodność oraz precyzyjne ustawienie ciśnienia w zakresie od 13 do 315 barów. Konstrukcja zaworu oparta jest na trwałych materiałach, co zapewnia długą żywotność produktu w trudnych warunkach eksploatacyjnych.
- Zastosowanie w układach hydraulicznych maszyn budowlanych
- Przemysł maszynowy oraz automatyka przemysłowa
- Hydraulika siłowa w aplikacjach na liniach produkcyjnych
- Systemy zabezpieczenia maszyn oraz urządzeń przed przeciążeniami
- Utrzymywanie stałego ciśnienia w skomplikowanych układach rozgałęzionych
Charakterystyka techniczna zaworu Rexroth
Urządzenie zostało zaprojektowane zgodnie z normą ISO 4401-05-04-0-05, co umożliwia łatwy montaż na płytach pośrednich oraz zapewnia kompatybilność z typowymi rozwiązaniami instalacyjnymi. Maksymalne ciśnienie robocze wynosi 350 barów, przy przepływie do 120 l/min. Zawór wyposażono w 3-pozycyjny suwak oraz wysokiej klasy uszczelnienia FKM, które zapewniają szczelność i odporność na zużycie.
Budowa i bezpieczeństwo użytkowania
Zawór jest wyposażony w gniazdo sześciokątne z kołpakiem ochronnym, co umożliwia łatwą oraz bezpieczną regulację ustawień ciśnienia bez konieczności demontażu. Wytrzymała obudowa oraz zastosowanie materiałów odpornych na korozję zapewniają niezawodność eksploatacyjną, nawet w warunkach podwyższonego zapylenia i wilgotności.
Ekonomiczna i uniwersalna regulacja ciśnienia hydraulicznego
Stosowanie zaworów redukujących ciśnienie, takich jak Z3DR10VB2-1X/315MSV, pozwala na zwiększenie efektywności oraz bezpieczeństwa pracy całej instalacji hydraulicznej, chroniąc jej podzespoły przed skutkami nadmiernego ciśnienia. Uniwersalne przyłącza oraz szeroki zakres kompatybilnych cieczy roboczych dodatkowo podnoszą funkcjonalność i zakres zastosowań tego rozwiązania.
