Wielkość nominalna 10, B2 → B1, mechaniczny
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia do wartości ustawień.
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Zakres ustawień ciśnienia 14…50 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | Z3DR10V |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | B2 → B1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 7 |
| Liczba pozycji suwaka | 3 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.78 |

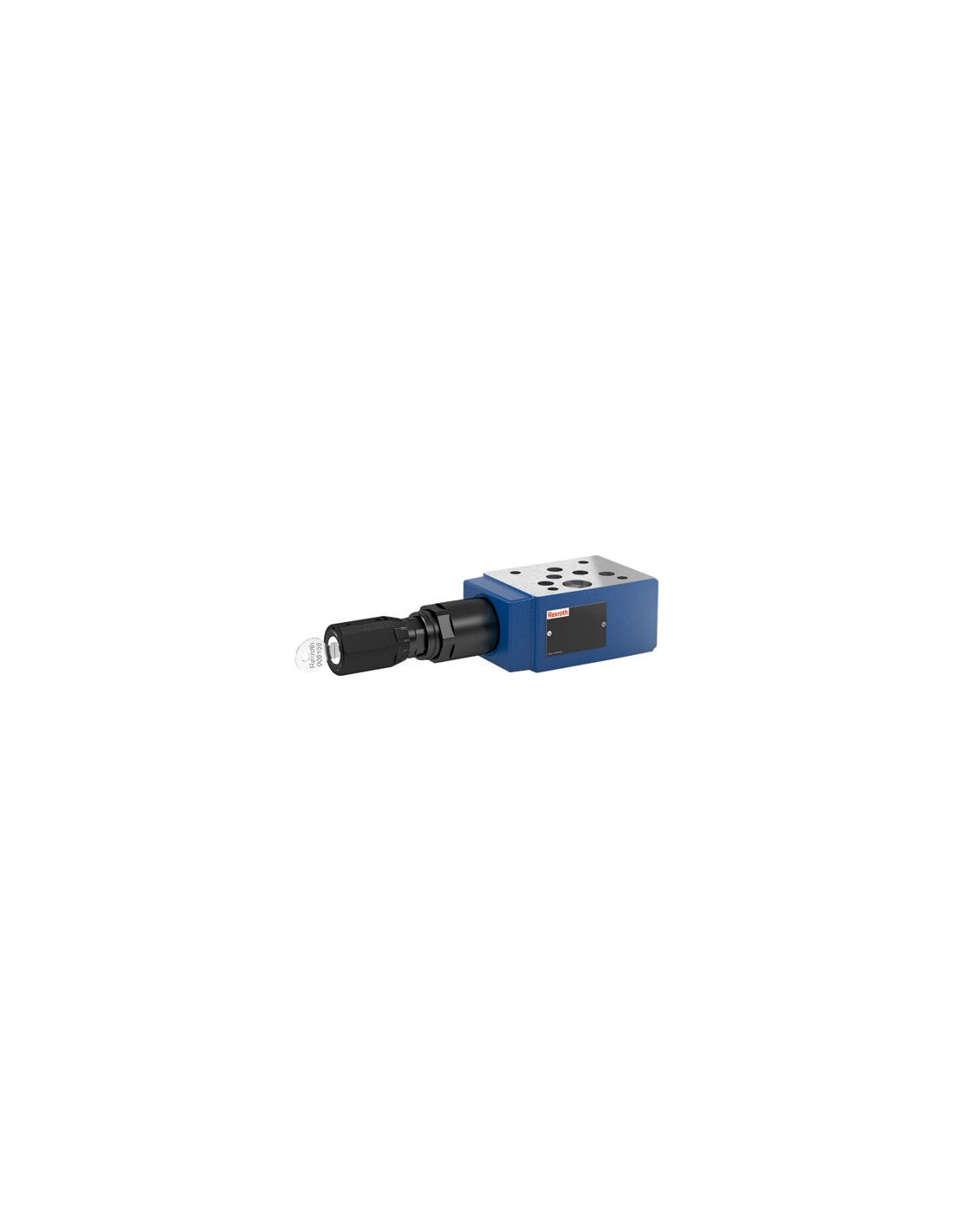

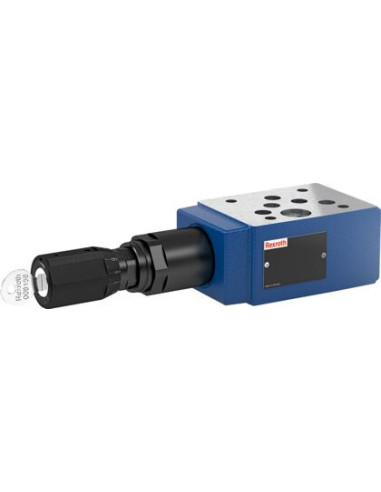

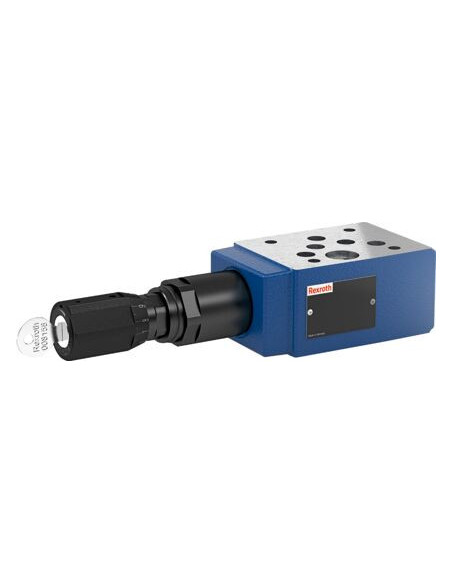

Zawór redukujący ciśnienie hydrauliczne Rexroth Z3DR10VB2-1X/50MV – profesjonalny zawór hydrauliczny do zastosowań przemysłowych
Zawór redukujący ciśnienie Rexroth Z3DR10VB2-1X/50MV, kod produktu: R901154630, to wysokiej jakości rozwiązanie zaprojektowane do precyzyjnej kontroli ciśnienia w układach hydraulicznych, które wymagają niezawodności oraz efektywności działania. Dzięki solidnej konstrukcji i zaawansowanej technologii sterowania, model ten znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych, systemach energetycznych oraz liniach przesyłowych płynów hydraulicznych.
Najważniejsze zalety zaworu redukującego ciśnienie Rexroth Z3DR10VB2-1X/50MV
- Precyzyjne i stabilne utrzymywanie ciśnienia w zakresie 14–50 barów dzięki pośredniemu sterowaniu mechanicznemu.
- Wysoka wytrzymałość – maksymalne ciśnienie robocze do 350 bar oraz trwała konstrukcja z odpornych materiałów.
- Uniwersalność montażu – montaż na płycie pośredniej zgodnie z normą ISO 4401-05-04-0-05 umożliwia łatwą integrację z wieloma układami hydraulicznymi.
- Wszechstronność zastosowań dzięki obsłudze różnorodnych cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Bezpieczeństwo eksploatacji – gniazdo sześciokątne z kołpakiem ochronnym oraz uszczelnienia FKM zapewniają szczelność i ochronę nawet w trudnych warunkach pracy.
Typowe zastosowania zaworu redukującego ciśnienie
Model Z3DR10VB2-1X/50MV jest rekomendowany do układów hydraulicznych w przemyśle ciężkim, maszynach budowlanych, prasach hydraulicznych, systemach napędowych maszyn rolniczych oraz zaawansowanych liniach produkcyjnych. Doskonale sprawdza się wszędzie tam, gdzie wymagana jest precyzyjna kontrola ciśnienia roboczego oraz ochrona pozostałych elementów instalacji przed nadmiernym ciśnieniem.
Budowa i funkcjonalność zaworu Rexroth Z3DR10VB2-1X/50MV
Zawór suwakowy z trzema pozycjami i siedmioma przyłączami gwarantuje elastyczne sterowanie przepływem medium hydraulicznego. Konstrukcja oparta na mechanicznym sterowaniu pośrednim umożliwia bezproblemową adaptację zaworu do różnych warunków pracy oraz szybkie i wygodne ustawienie wartości ciśnienia.
Wykorzystanie wtyku przyrządowego 3-biegunowego (2 + PE) zgodnego z normą EN 175301-803 umożliwia prostą i bezpieczną integrację z układami automatyki przemysłowej.
Wysoka wydajność i niezawodność w pracy ciągłej
Przepływ maksymalny do 120 l/min oraz masa 2,78 kg sprawiają, że zawór doskonale radzi sobie z obciążeniami oraz długotrwałą pracą w wymagających aplikacjach. Zastosowanie innowacyjnych rozwiązań technicznych przekłada się na długą żywotność oraz bezpieczeństwo działania systemu.
