Wielkość nominalna 10, P → A, sterowany mechanicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia do wartości ustawień.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 5781-06-07-0-16 |
| Rodzina produktów | DR10,25 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | P → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.54 |

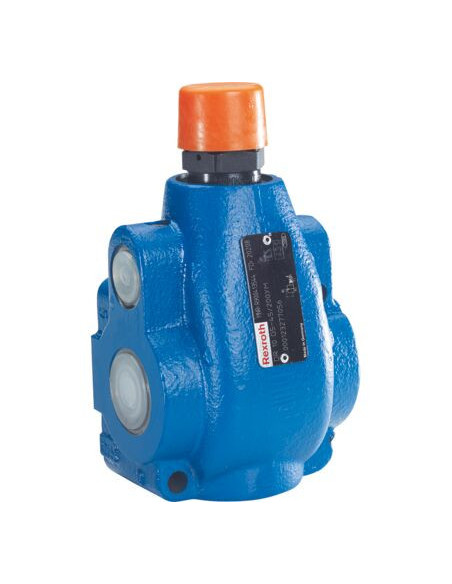

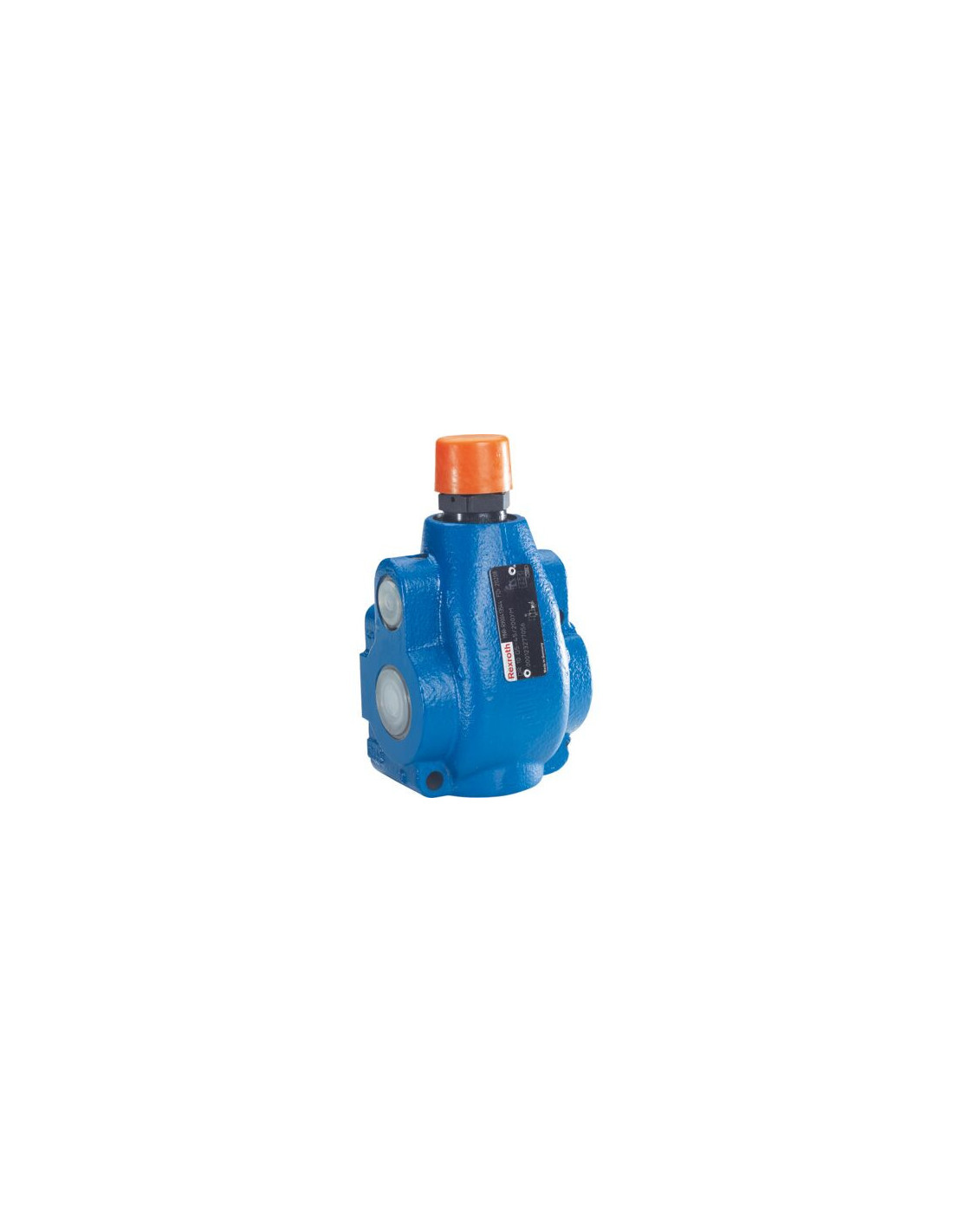

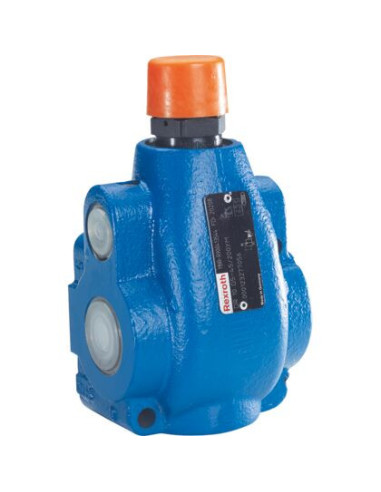

Redukcyjny zawór ciśnieniowy DR10G5-4X/315YM – Kluczowy element układów hydraulicznych
Ciśnieniowy zawór redukcyjny DR10G5-4X/315YM (kod produktu: R900415481) to rozwiązanie przeznaczone do zaawansowanych systemów hydrauliki siłowej pracujących w wymagających warunkach. Jest to niezawodny element stosowany do regulacji oraz ograniczania ciśnienia w instalacjach hydraulicznych, zapewniając bezpieczeństwo i stabilność pracy urządzeń.
Zalety stosowania zaworu redukcyjnego DR10G5-4X/315YM
- Dokładna kontrola ciśnienia – zawór umożliwia precyzyjną i stabilną redukcję ciśnienia do ustawionej wartości, co chroni podzespoły instalacji przed przeciążeniem.
- Konstrukcja suwakowa bezpośredniego działania – gwarantuje szybkie i precyzyjne działanie nawet przy częstych zmianach obciążenia.
- Wysoka odporność na warunki eksploatacyjne – obudowa wykonana z trwałych materiałów, a szczelność zapewniona dzięki zastosowaniu uszczelnień typu NBR.
- Wszechstronność zastosowania – możliwość pracy z różnymi typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Prosty montaż na płycie według standardu ISO 5781, co ułatwia wdrożenie w typowych instalacjach przemysłowych.
Typowe zastosowania zaworu ciśnieniowego DR10G5-4X/315YM
Zawory redukcyjne tego typu są szeroko wykorzystywane w:
- Przemysłowych instalacjach hydraulicznych, gdzie niezbędna jest kontrola i stabilizacja ciśnienia w obwodach roboczych.
- Systemach maszyn produkcyjnych, pras hydraulicznych oraz urządzeniach transportu bliskiego.
- Układach automatyzacji, liniach produkcyjnych oraz sprzęcie budowlanym i rolniczym.
- Aplikacjach wymagających wysokiej wydajności i niezawodności działania, nawet przy znacznych natężeniach przepływu.
Charakterystyka i możliwości wykorzystania zaworu
Zawór DR10G5-4X/315YM wyróżnia się maksymalnym ciśnieniem roboczym do 315 bar oraz przepływem nawet do 80 l/min. Dzięki wielkości nominalnej 10 oraz konstrukcji z dwoma pozycjami suwaka i trzema przyłączami, urządzenie sprawdza się tam, gdzie wymagana jest wysoka wydajność oraz niezawodność działania.
Podłączenie elektryczne realizowane jest poprzez wtyk 3-biegunowy zgodny z normą EN 175301-803, co ułatwia integrację z nowoczesnymi układami sterowania.
Dzięki zastosowaniu mechanicznego sterowania suwaka, zawór jest niepodatny na zakłócenia elektromagnetyczne i może być używany w miejscach o zwiększonym zapyleniu lub wilgotności.
Podsumowanie - solidny zawór do wymagających zastosowań
Ciśnieniowy zawór redukcyjny DR10G5-4X/315YM to uniwersalny komponent przemysłowy, który sprawdzi się wszędzie tam, gdzie liczy się bezawaryjna praca oraz łatwość obsługi i integracji z systemem hydraulicznym. Precyzyjna regulacja ciśnienia przy zachowaniu wysokiej trwałości i szerokiej kompatybilności z płynami hydraulicznymi czyni go idealnym wyborem do wymagających aplikacji przemysłowych.
