Wielkość nominalna 10, B → A, sterowany mechanicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia zasilania do wartości ustawień.
- Element sześciokątny z kołpakiem ochronnym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Zakres ustawień ciśnienia do 200 barów
- Kanał powrotny oleju sterującego, zewnętrzny
- Przyłącze pomiarowe z gwintem SAE
Dane techniczne
| Schemat przyłączy | ISO 5781-06-07-0-00 |
| Rodzina produktów | DR10,20,30 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 150 |
| Symbol graficzny suwaka | B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.7 |

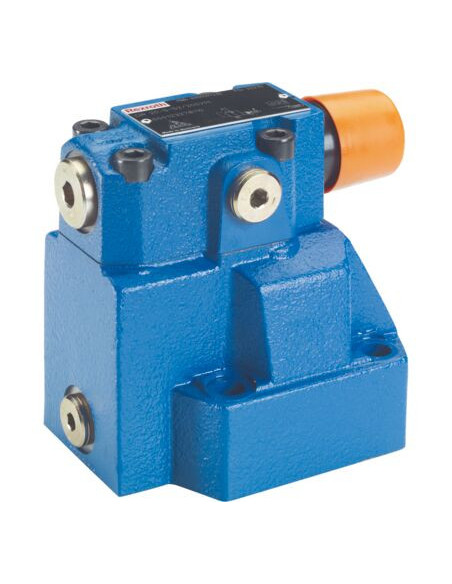

Ciśnieniowy zawór redukcyjny hydrauliczny DR10-5-5X/200YM/12 – R900618736
Ciśnieniowy zawór redukcyjny typu DR10-5-5X/200YM/12 to wysokiej klasy element hydrauliczny stworzony z myślą o precyzyjnej regulacji ciśnienia w układach przemysłowych. Dzięki niezawodnemu mechanizmowi działania gwarantuje stabilną redukcję ciśnienia zasilania do ustawionej wartości, co przekłada się na bezpieczeństwo oraz efektywność pracy instalacji.
Zalety ciśnieniowego zaworu redukcyjnego DR10 do hydrauliki przemysłowej
- Niezawodna konstrukcja sześcienna z wytrzymałym kołpakiem ochronnym – zapewnia długotrwałą i stabilną eksploatację w trudnych warunkach przemysłowych.
- Zawór suwakowy ze sterowaniem pośrednim umożliwia płynną oraz precyzyjną regulację ciśnienia nawet przy dużych przepływach.
- Maksymalne ciśnienie robocze do 350 barów oraz możliwość nastawy ciśnienia do 200 barów pozwalają na wszechstronne zastosowanie w zaawansowanych systemach hydraulicznych.
- Uniwersalne przyłącze montażowe zgodne z ISO 5781-06-07-0-00 gwarantuje łatwą integrację z wieloma typami płyt zasilających.
- Zewnętrzny kanał powrotny oleju sterującego – umożliwia odprowadzenie medium z układu sterowania do zbiornika, zwiększając bezpieczeństwo i czystość systemu.
- Pomiarowe przyłącze gwintowane SAE pozwala na wygodne monitorowanie oraz precyzyjną kontrolę parametrów układu.
- Wysoka odporność na zanieczyszczenia dzięki uszczelnieniom typu NBR oraz kompatybilność z szerokim zakresem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
Możliwości wykorzystania i typowe zastosowania
Ciśnieniowy zawór redukcyjny DR10 doskonale sprawdza się w różnorodnych aplikacjach przemysłowych, gdzie wymagane jest precyzyjne utrzymanie określonego ciśnienia. Stosowany jest między innymi w:
- systemach hydraulicznych maszyn produkcyjnych i obróbczych,
- układach ochrony komponentów przed nadmiernym ciśnieniem,
- instalacjach testowych, wymagających stabilnego poziomu ciśnienia,
- systemach automatyki przemysłowej oraz liniach technologicznych.
Cechy użytkowe i konstrukcyjne zaworu redukcyjnego DR10 R900618736
Wielkość nominalna 10 oraz konstrukcja zoptymalizowana pod kątem przepływu do 150 l/min czynią ten zawór odpowiednim do zastosowań w średnich i dużych układach hydraulicznych.
Kompaktowa budowa ułatwia montaż, a wtyk przyrządowy 3-biegunowy (2 + PE) według normy EN 175301-803 umożliwia szybkie podłączenie do układu sterowania. Konstrukcja przystosowana do powszechnie używanych rodzajów olejów i emulsji hydraulicznych zapewnia szeroką uniwersalność.
Dlaczego warto wybrać ciśnieniowy zawór redukcyjny DR10-5-5X/200YM/12?
- Stabilizacja ciśnienia w każdych warunkach pracy.
- Trwałość oraz odporność na intensywną eksploatację dzięki solidnym materiałom i precyzyjnym uszczelnieniom.
- Uniwersalność w doborze cieczy oraz zastosowań technologicznych.
