Wielkość nominalna 32, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 100 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 600 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Przyłącze kołnierzowe |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 9.86 |

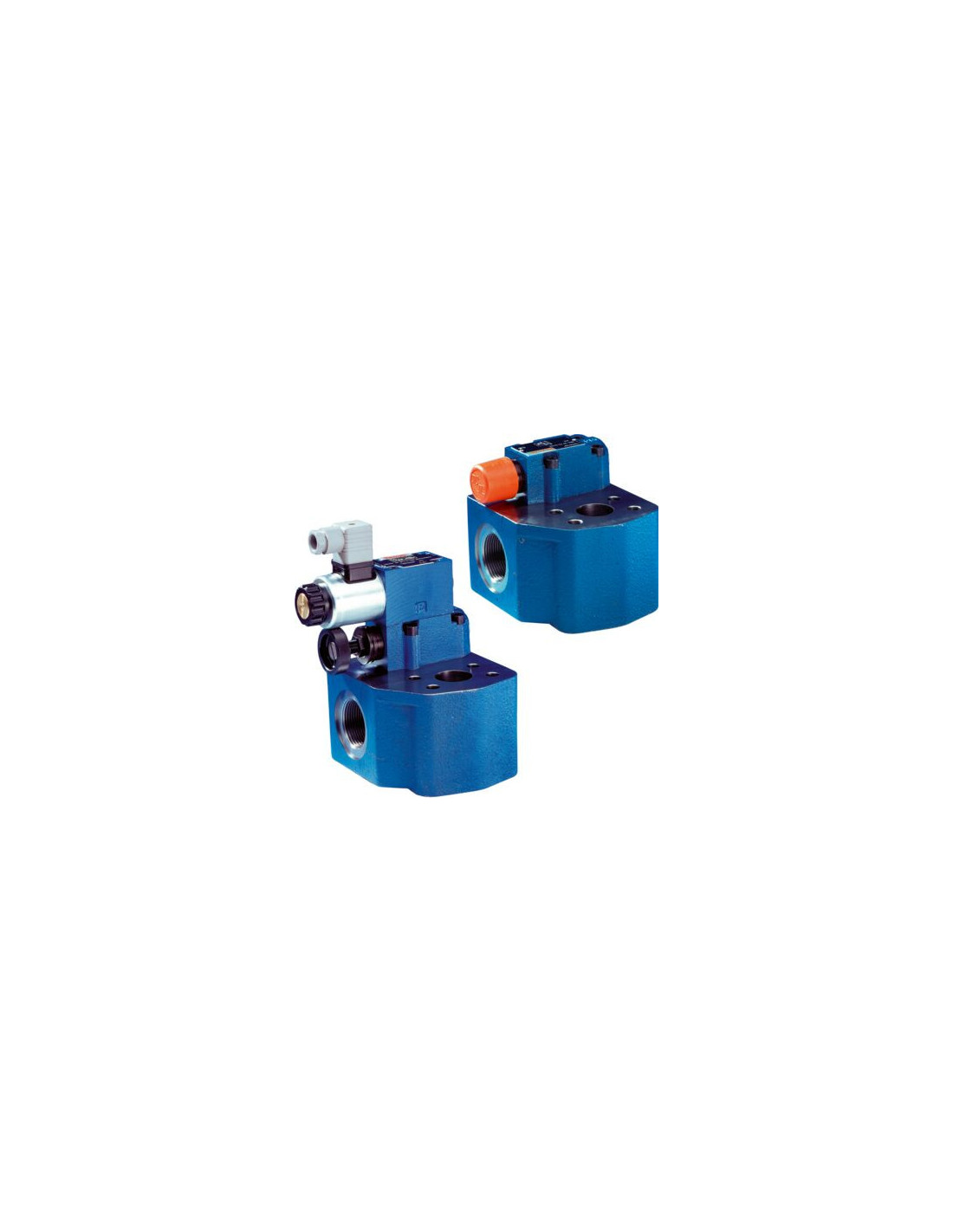

Blok zabezpieczeń pompy DBAW30BF2N1X/100-6EG24N9K4 – Opis i Zastosowanie
Blok zabezpieczeń pompy hydraulicznej DBAW30BF2N1X/100-6EG24N9K4 (kod produktu: R901050550) to przemysłowy zawór ciśnieniowy o wysokiej wydajności i niezawodnym działaniu, przeznaczony do pracy w zaawansowanych układach hydraulicznych. Produkt został zaprojektowany z myślą o zapewnieniu precyzyjnej kontroli oraz bezpiecznego ograniczenia ciśnienia w instalacjach hydraulicznych, co gwarantuje ciągłość i bezpieczeństwo procesów przemysłowych.
Najważniejsze cechy i zalety bloku zabezpieczeń DBAW30BF2N1X
- Konstrukcja z gniazdem stożkowym – zapewnia szczelność oraz długą żywotność zaworu, nawet przy pracy pod wysokim ciśnieniem.
- Sterowanie elektromagnetyczne – szybka i precyzyjna reakcja na sygnał sterujący, co umożliwia natychmiastową zmianę parametrów pracy pompy.
- Zakres ustawień ciśnienia od 3,7 do 100 barów – elastyczność konfiguracji umożliwiająca zastosowanie w różnorodnych aplikacjach przemysłowych.
- Odciążenie elektromagnetyczne – szybkie obniżenie ciśnienia przy wykorzystaniu zamontowanego rozdzielacza suwakowego.
- Ochronny kołpak – zabezpiecza elementy sterujące przed uszkodzeniami mechanicznymi oraz wpływem warunków zewnętrznych.
- Wysoka maksymalna wydajność – maksymalne ciśnienie robocze sięgające 350 bar oraz przepływ do 600 l/min.
- Uniwersalne przyłącza kołnierzowe – bezproblemowa integracja z innymi elementami układów hydraulicznych.
Typowe zastosowanie bloku zabezpieczeń do pomp hydraulicznych
Blok zabezpieczeń DBAW30BF2N1X/100-6EG24N9K4 znajduje szerokie zastosowanie w przemyśle maszynowym, energetycznym, hutnictwie oraz w innych gałęziach przemysłu wymagających niezawodnej ochrony układów hydraulicznych. Stosowany jest głównie w:
- zabezpieczaniu pomp przed nadmiernym wzrostem ciśnienia,
- kompleksowych systemach hydraulicznych maszyn produkcyjnych i transportowych,
- układach sterowania ciśnieniem w zaawansowanych liniach technologicznych,
- instalacjach, w których wymagane jest szybkie odciążenie układu w przypadku przekroczenia zadanej wartości ciśnienia.
Kompatybilność i bezpieczeństwo eksploatacji
Blok zabezpieczeń DBAW jest kompatybilny z typowymi mediami hydraulicznymi, takimi jak HL, HLP i HFC (np. Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046). Posiada solidne uszczelnienia NBR, które gwarantują odporność na agresywne czynniki oraz długotrwałą szczelność układu.
Rozwiązanie sprawdza się doskonale zarówno w nowych, jak i modernizowanych instalacjach przemysłowych, gdzie kluczowe znaczenie ma niezawodność, bezpieczeństwo oraz szybka reakcja na zmiany warunków pracy.
