Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Pokrętło
- Zakres ustawień ciśnienia 3,7 … 60 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 500 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa niskonapięciowa 2014/35/UE; CE zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 13.9 |

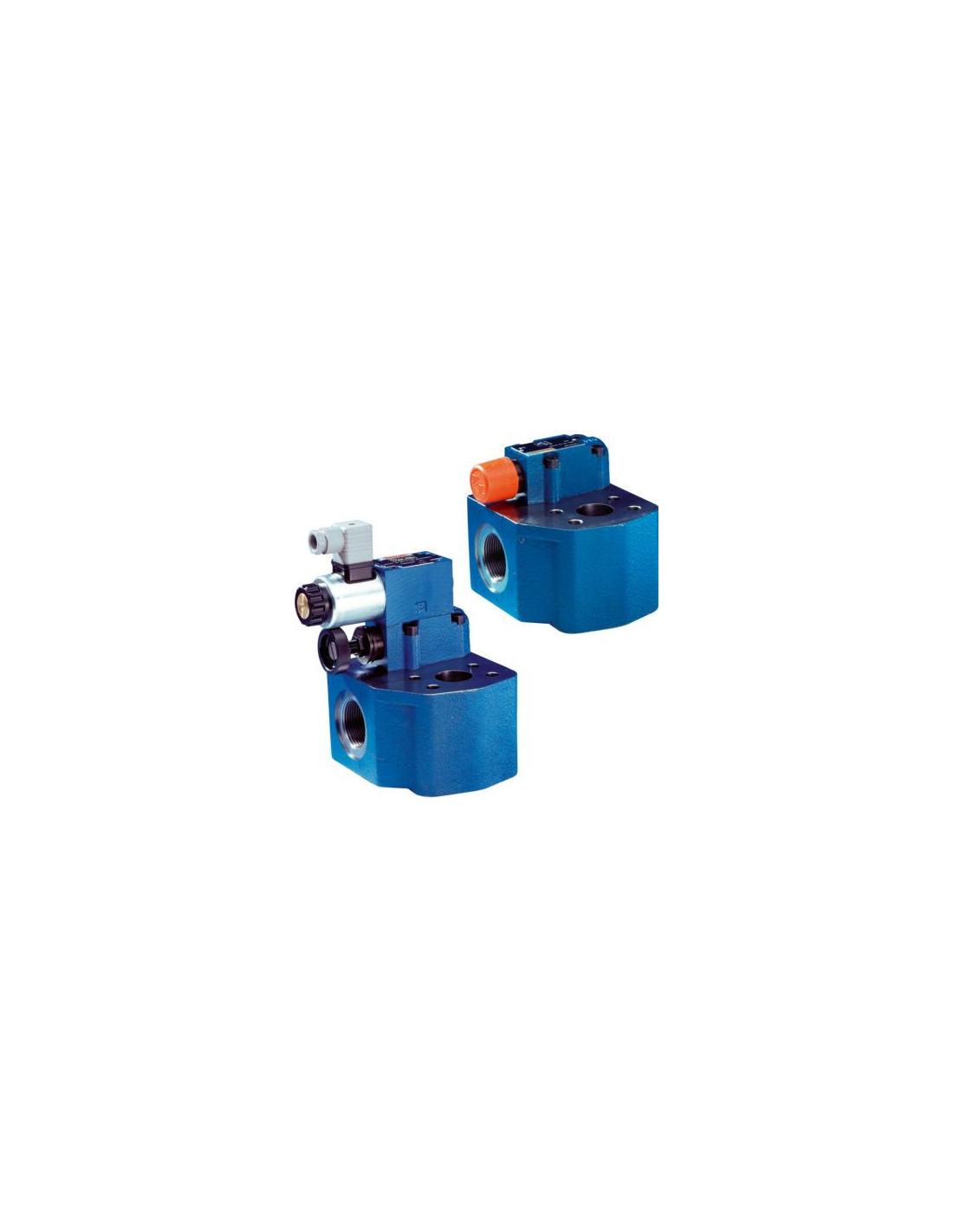

Blok zabezpieczeń pompy DBAW40BH1N1X/60-6EG24N9KE – R901096458
Blok zabezpieczeń pompy DBAW40BH1N1X/60-6EG24N9KE to wysokiej klasy element hydrauliczny, zaprojektowany do zastosowań przemysłowych, wymagających niezawodnej kontroli ciśnienia oraz bezpieczeństwa pracy układów hydraulicznych. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym zapewnia stabilność oraz skuteczne ograniczenie ciśnienia zgodnie z wymaganymi ustawieniami roboczymi.
Główne zalety i przeznaczenie zaworu ciśnieniowego hydraulicznego
Blok zabezpieczeń pompy DBAW40BH1N1X/60-6EG24N9KE doskonale sprawdza się w układach hydraulicznych o wysokim przepływie i dużym obciążeniu. Jest szeroko stosowany przede wszystkim w:
- przemyśle maszynowym – do zabezpieczania układów napędowych pomp oraz ochrony przed przeciążeniami
- hydraulice siłowej – w instalacjach wymagających dynamicznej i precyzyjnej regulacji ciśnienia
- automatyce przemysłowej – dla zapewnienia bezpiecznej eksploatacji systemów hydraulicznych
- instalacjach mobilnych – wszędzie tam, gdzie wymagane jest efektywne sterowanie i szybkie odciążanie układu
Odpowiedni do pracy z cieczami hydraulicznymi HL oraz HLP, co gwarantuje wszechstronność zastosowań w różnych warunkach eksploatacyjnych.
Konstrukcja i funkcje bloku zabezpieczeń DBAW40BH1N1X/60-6EG24N9KE
- Zawór ciśnieniowy z gniazdem stożkowym – gwarantuje wysoką szczelność oraz płynną pracę
- Sterowanie elektromagnetyczne – umożliwia szybkie odciążenie układu przez zamontowany rozdzielacz suwakowy
- Pokrętło do regulacji ciśnienia – zapewnia łatwą i precyzyjną regulację parametrów w zakresie od 3,7 do 60 bar
- Kołnierz wysokociśnieniowy – umożliwia pewny i trwały montaż
- Wytrzymała konstrukcja – masa 13,9 kg pozwala na pracę w trudnych warunkach, przy maksymalnym ciśnieniu do 350 bar
- Zgodność z normami CE (dyrektywy 2014/35/UE oraz 2014/68/UE) – gwarantuje bezpieczeństwo i zgodność z wymaganiami europejskich standardów
Bezpieczeństwo i trwałość – kluczowe cechy zaworu zabezpieczającego DBA(W)
Element wykonany jest z materiałów najwyższej jakości i wyposażony w uszczelnienia NBR, co zapewnia długą żywotność oraz odporność na intensywną eksploatację. System sterowania oparty na napięciu 24 V DC oraz 3-biegunowa wtyczka zgodna z EN 175301-803 zapewniają niezawodne połączenie elektryczne.
Typowe zastosowania – gdzie sprawdzi się blok zabezpieczeń DBAW40BH1N1X/60-6EG24N9KE?
Urządzenie polecane jest do instalacji w:
- układach hydraulicznych maszyn przemysłowych
- wielkogabarytowych pompach hydraulicznych
- automatyzacji procesów produkcyjnych
- systemach wymagających podwyższonego bezpieczeństwa i kontroli parametrów cieczy roboczej
Szeroki zakres ustawień ciśnienia oraz wytrzymałość elementów czynią ten blok zabezpieczeń kluczowym komponentem dla zapewnienia bezpieczeństwa i wydajności systemów hydraulicznych.
