Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 175 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 550 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa niskonapięciowa 2014/35/UE; CE zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 13.82 |

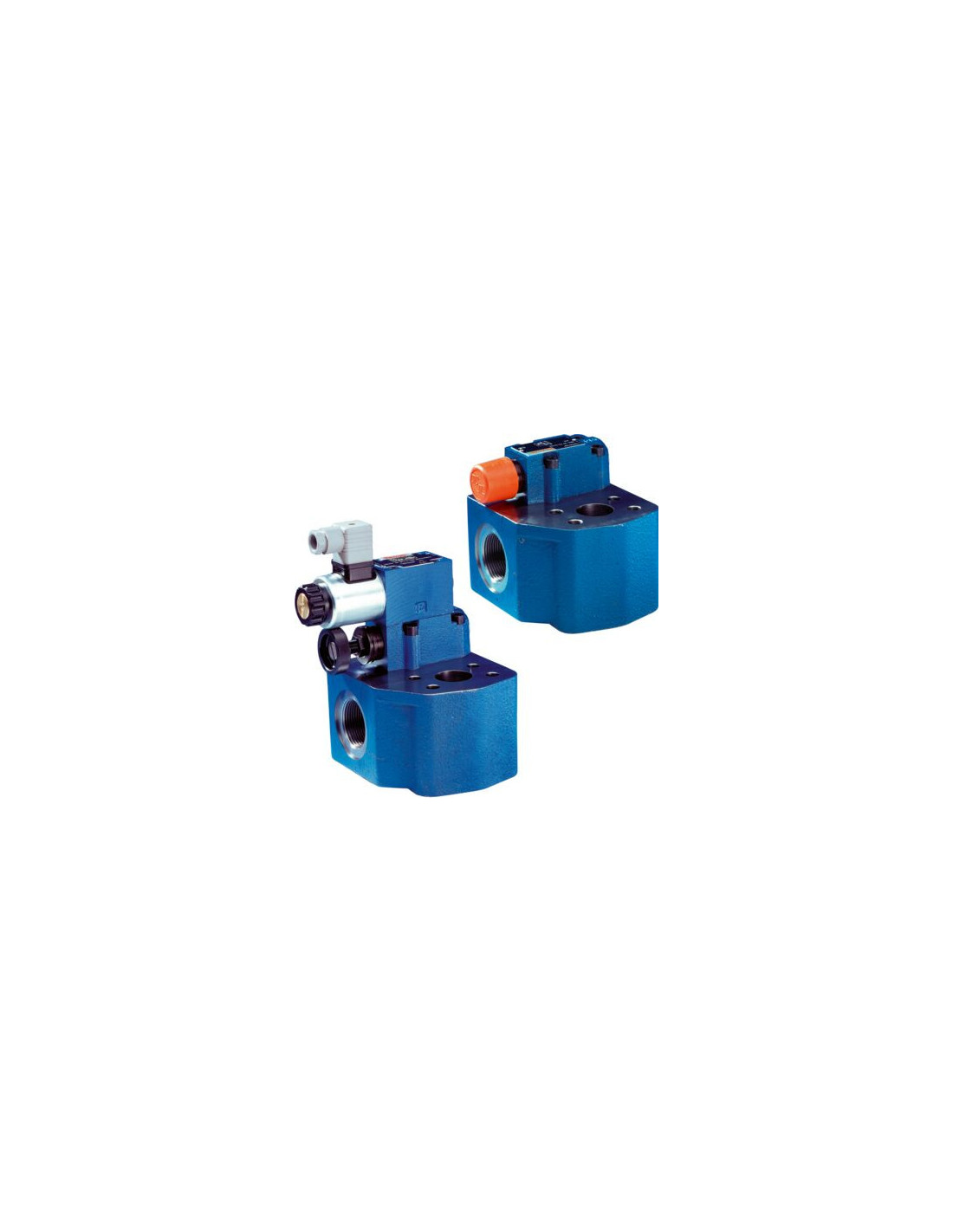

Przemysłowy blok zabezpieczeń pompy DBAW40BH2N1X/175YS6EG24N9K4R12E
BLOK ZABEZPIECZEŃ POMPY DBAW40BH2N1X/175YS6EG24N9K4R12E (kod produktu: R901267301) to wysokowydajny element hydrauliczny dedykowany rozbudowanym instalacjom przemysłowym. Urządzenie przeznaczone jest do pracy w układach wymagających precyzyjnej regulacji oraz niezawodnej ochrony pomp przed przekroczeniem zadanego ciśnienia roboczego. Wyróżnia się solidną konstrukcją oraz możliwością pracy w szerokim zakresie ciśnień i natężeń przepływu.
Główne zalety i budowa bloku zabezpieczeń pompy DBAW40
- Zawór ciśnieniowy oparty na sprawdzonej konstrukcji z gniazdem stożkowym, gwarantujący dokładne i bezpieczne ograniczenie ciśnienia w obiegu hydraulicznym.
- Sterowanie pośrednie elektromagnetyczne umożliwia szybkie oraz precyzyjne załączanie i odciążanie zaworu.
- Blok zabezpieczeń posiada gniazdo sześciokątne z kołpakiem ochronnym, które chroni przed ingerencją z zewnątrz oraz ułatwia serwisowanie.
- Zakres nastawy ciśnienia wynosi od 3,7 do 175 barów, co pozwala na elastyczne dopasowanie parametrów do różnych aplikacji przemysłowych.
- Wyposażony w wysokociśnieniowy kołnierz montażowy, umożliwia obsługę przepływów do 550 l/min przy maksymalnym ciśnieniu roboczym wynoszącym 350 bar.
Możliwości wykorzystania i typowe zastosowania bloku zabezpieczeń DBAW40
Blok zabezpieczeń znajduje zastosowanie w zaawansowanych, wymagających układach hydraulicznych w przemyśle ciężkim, energetyce, górnictwie, przemyśle maszynowym oraz wszędzie tam, gdzie wymagana jest wysoka niezawodność pracy pomp hydraulicznych. Dzięki solidnej konstrukcji i precyzyjnemu sterowaniu elektromagnetycznemu idealnie sprawdza się jako kluczowy element ochrony hydrauliki siłowej oraz systemów automatyki przemysłowej.
- Systemy hydrauliki przemysłowej
- Układy zabezpieczenia pomp w aplikacjach wysokociśnieniowych
- Zastosowania w maszynach budowlanych i górniczych
- Automatyka przemysłowa oraz energetyka
- Instalacje wymagające precyzyjnej kontroli i regulacji ciśnienia
Budowa, zgodność i bezpieczeństwo eksploatacji
Blok zabezpieczeń DBAW40 jest wyposażony w 3-biegunowy wtyk przyrządowy (EN 175301-803), umożliwiający prostą i bezpieczną integrację z systemami zasilającymi 24 V DC. Produkt jest zgodny z rygorystycznymi normami CE, zarówno pod względem dyrektywy niskonapięciowej 2014/35/UE, jak i dyrektywy dotyczącej urządzeń ciśnieniowych 2014/68/UE. Trwałe uszczelnienia NBR oraz obsługa powszechnie stosowanych cieczy hydraulicznych HL i HLP zapewniają wysoką żywotność oraz odporność na intensywną eksploatację.
Blok zabezpieczeń pompy DBAW40BH2N1X/175YS6EG24N9K4R12E to niezawodne rozwiązanie wszędzie tam, gdzie priorytetem jest ochrona układów hydraulicznych, bezpieczeństwo oraz stabilność pracy przy zachowaniu dużej przepustowości oraz możliwości sterowania elektrycznego.
