Wielkość nominalna 16, P → A, Elektryczny z zewnętrzną elektroniką
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | 3DRE(M)(E) |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | P → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 9.62 |

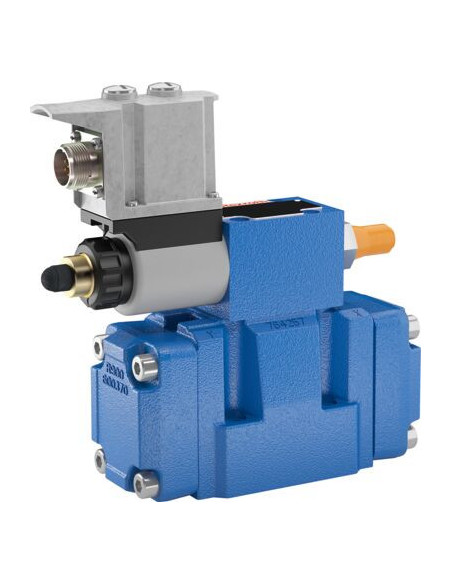

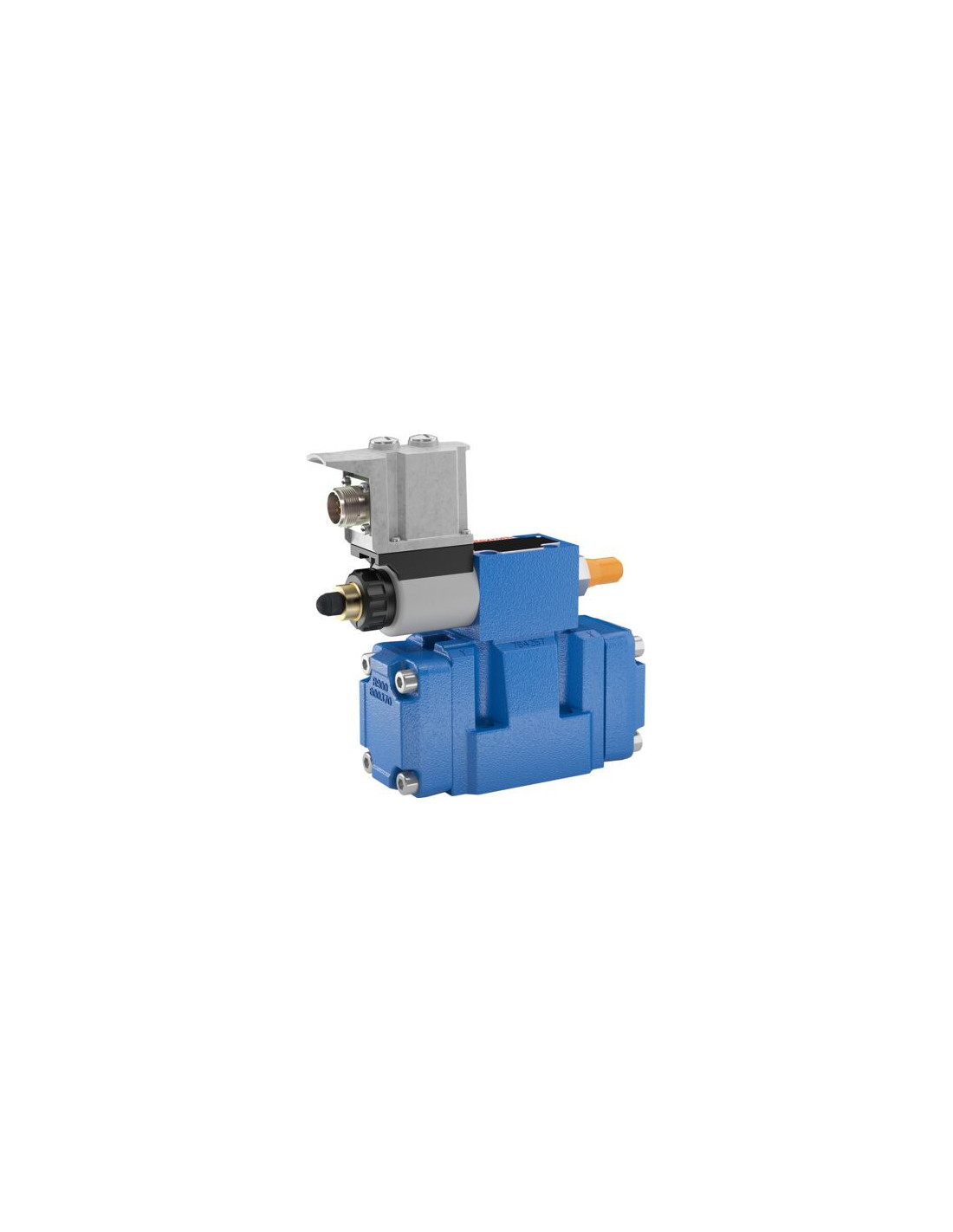

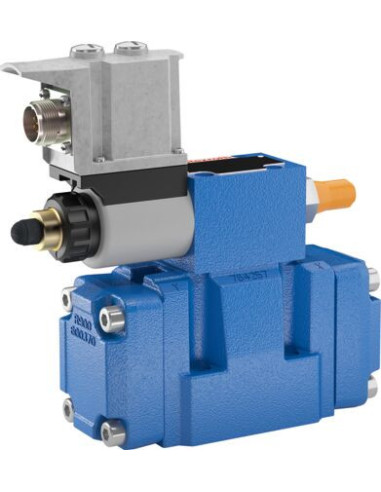

Ciśnieniowy zawór redukcyjny 3DRE16P-7X/200YG24K4V – hydraulika przemysłowa
Ciśnieniowy zawór redukcyjny 3DRE16P-7X/200YG24K4V, dostępny pod kodem R901152584, to zaawansowany element układów hydraulicznych, przeznaczony do precyzyjnej regulacji ciśnienia w aplikacjach przemysłowych. Został zaprojektowany z myślą o wymagających systemach, w których konieczna jest niezawodna kontrola parametrów medium roboczego.
Zastosowanie zaworu redukcyjnego w układach hydraulicznych
Reduktor ciśnienia hydraulicznego znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach budowlanych, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest precyzyjna regulacja wartości ciśnienia przy zachowaniu ciągłości i bezpieczeństwa pracy układu. Zawór doskonale sprawdzi się w instalacjach pracujących w warunkach wysokiego ciśnienia oraz dużego natężenia przepływu.
- Instalacje hydrauliczne maszyn i urządzeń przemysłowych
- Hydraulika siłowa maszyn budowlanych
- Układy automatyki przemysłowej
- Zastosowania specjalistyczne w energetyce i hutnictwie
Najważniejsze zalety i cechy zaworu 3DRE16P-7X/200YG24K4V
- Wysoka trwałość i niezawodność – produkt wykonany z solidnych materiałów odpornych na ścieranie oraz wysokie ciśnienia robocze.
- Precyzyjna elektryczna regulacja – sterowanie za pomocą sygnału elektronicznego z zewnętrzną elektroniką pozwala na precyzyjne regulowanie wartości ciśnienia.
- Maksymalne ciśnienie robocze do 315 bar oraz wydajność przepływu do 300 l/min umożliwiają pracę w najbardziej wymagających aplikacjach.
- Standardowa konstrukcja zgodna z ISO 4401, ułatwiająca integrację z większością układów hydraulicznych.
- Możliwość pracy z różnymi rodzajami cieczy hydraulicznych.
- Kompaktowa konstrukcja montowana na płycie – szybki i wygodny montaż.
Budowa i funkcjonalność ciśnieniowego zaworu redukcyjnego
Model 3DRE16P-7X/200YG24K4V wyposażony jest w dwu-pozycyjny suwak oraz cztery przyłącza. Układ sterowania oparty został na sygnale elektrycznym 24 V DC z zastosowaniem zewnętrznej elektroniki, co zapewnia płynne dostosowanie parametrów pracy oraz łatwą integrację z systemami automatyki przemysłowej. Zastosowanie uszczelnień FKM gwarantuje wysoką odporność chemiczną i termiczną, co przekłada się na stabilność działania nawet w trudnych warunkach środowiskowych.
Możliwości zastosowania i kompatybilność
Ciśnieniowe zawory redukcyjne 3DRE są kompatybilne z szeroką gamą olejów hydraulicznych oraz cieczy specjalistycznych zgodnych ze specyfikacją producenta. Dzięki nominalnej wielkości 16 oraz uniwersalnemu systemowi połączeń według norm EN, zawór łatwo dopasować do różnorodnych instalacji oraz zastosowań specjalistycznych.
