Wielkość nominalna 6, P → T, P → Y, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia na podstawie sygnału wartości zadanej.
- Zawór gniazdowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 350 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-05 |
| Rodzina produktów | (Z)DBE(E)6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 30 |
| Symbol graficzny suwaka | P → T, P → Y |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 2.2 |

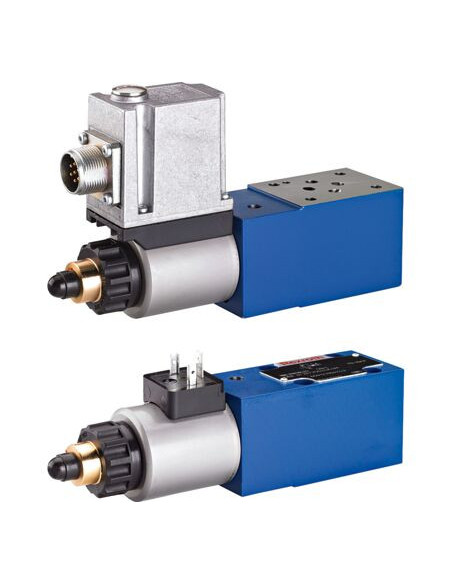

Proporcjonalny ciśnieniowy zawór hydrauliczny DBEE6-2X/350YG24K31A1M — zaawansowane rozwiązanie do systemów hydraulicznych
Proporcjonalny ciśnieniowy zawór DBEE6-2X/350YG24K31A1M (kod produktu: R901322928) to element hydrauliczny o wysokiej precyzji, dedykowany do zaawansowanych układów przemysłowych, które wymagają niezawodnej regulacji oraz precyzyjnego ograniczania ciśnienia. Przeznaczony do montażu na płycie, pozwala na płynne sterowanie przepływem oraz zapewnia optymalne parametry pracy nawet w najbardziej wymagających aplikacjach.
Zalety i korzyści ze stosowania zaworu ciśnieniowego proporcjonalnego
Zawór DBEE6-2X/350YG24K31A1M wyróżnia się szeregiem cech i rozwiązań technicznych, dzięki którym doskonale sprawdza się w nowoczesnych systemach hydraulicznych:
- Precyzyjna regulacja ciśnienia na podstawie sygnału analogowego (0–10 V), umożliwiająca dostosowanie parametrów pracy do aktualnych potrzeb systemu,
- Płynne sterowanie dzięki elektronice analogowej ze zintegrowanym układem elektronicznym,
- Niezawodność działania potwierdzona zgodnością z normą CE w zakresie kompatybilności elektromagnetycznej,
- Wytrzymała konstrukcja (zawór gniazdowy, sterowanie pośrednie), przeznaczona do pracy pod maksymalnym ciśnieniem 350 barów,
- Łatwość montażu dzięki typowi połączenia ISO 4401-03-02-05,
- Możliwość zastosowania standardowych mediów hydraulicznych (HL, HLP),
- Kompaktowe rozmiary oraz niska masa (2,2 kg), co gwarantuje uniwersalność montażu oraz oszczędność miejsca w układzie hydraulicznym,
- Wysoka odporność na uszkodzenia mechaniczne dzięki zastosowaniu uszczelnień NBR.
Typowe zastosowania zaworu DBEE6-2X/350YG24K31A1M
Ciśnieniowy zawór proporcjonalny znajduje zastosowanie w szerokim zakresie przemysłowych układów hydraulicznych, przede wszystkim tam, gdzie kluczowa jest kontrola i precyzyjne utrzymanie zadanych parametrów ciśnienia oraz bezpieczeństwo pracy układów o wysokiej wydajności. Typowe obszary użycia obejmują:
- Przemysł maszynowy – maszyny produkcyjne, prasy hydrauliczne, automatyczne linie montażowe,
- Energetyka – instalacje hydrauliczne w elektrowniach,
- Przemysł samochodowy – systemy testowe oraz kontrolne,
- Robotyka – układy sterowania napędami hydraulicznymi,
- Przemysł tworzyw sztucznych – wtryskarki, rozwiązania do formowania termicznego.
Możliwości i funkcje technologiczne
Zawór hydrauliczny jest wyposażony w 7-biegunową wtyczkę przyrządową zgodną z EN 175201-804, co zapewnia łatwą integrację z istniejącymi systemami sterowania. 2 pozycje suwaka oraz 4 przyłącza umożliwiają elastyczne wykorzystanie w różnorodnych konfiguracjach układów hydraulicznych. Montaż na płycie umożliwia szybki serwis oraz wymianę elementu bez konieczności modyfikacji całego systemu.
Wybór modelu DBEE6-2X/350YG24K31A1M to gwarancja wysokiej jakości, optymalnej pracy oraz dużej adaptacyjności do różnych warunków technologicznych.
