Wielkość nominalna 6, Symbol EA, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol EA |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 16 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.1 |

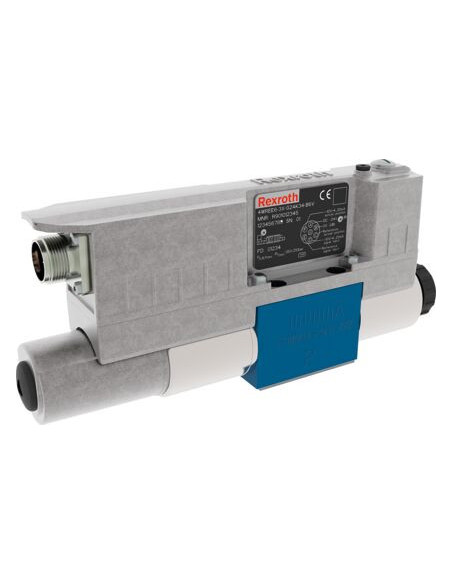

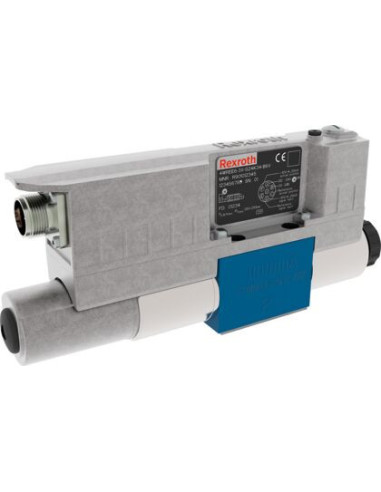

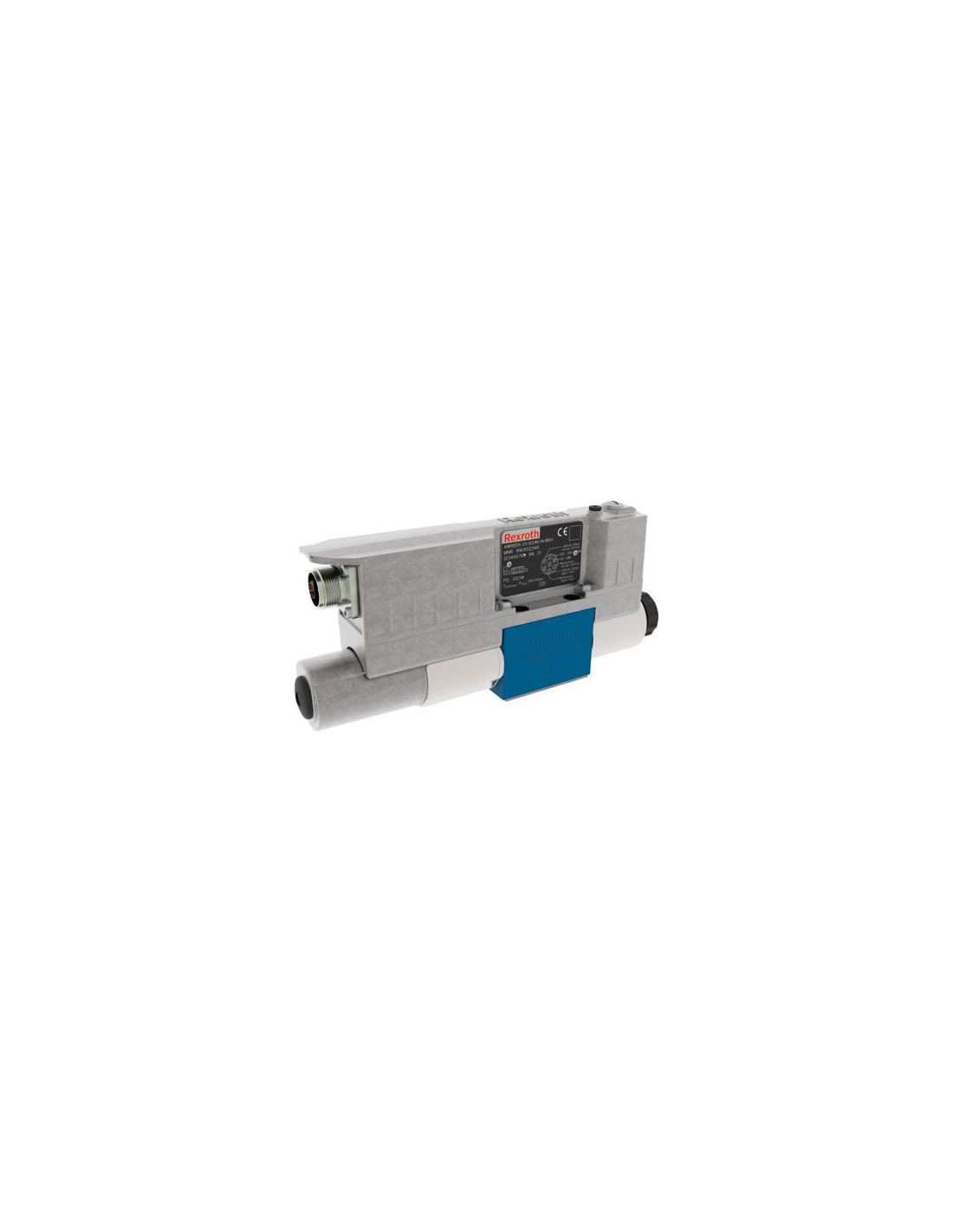

Proporcjonalny zawór kierunkowy Rexroth 4WREE6EA16-3X/V/24F1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6EA16-3X/V/24F1 marki Rexroth to zaawansowany element sterowania przepływem cieczy w przemysłowych układach hydraulicznych. Zawór ten, o wielkości nominalnej 6, wyróżnia się elektrycznym sterowaniem z zintegrowanym układem elektronicznym, co umożliwia precyzyjne ustawienie pozycji suwaka oraz wysoką powtarzalność parametrów pracy.
Zastosowania zaworu proporcjonalnego 4WREE6EA16-3X/V/24F1
Ten typ zaworu suwakowego bezpośredniego działania znajduje zastosowanie w wymagających aplikacjach przemysłowych, gdzie kluczowa jest szybka, precyzyjna i powtarzalna kontrola kierunku oraz natężenia przepływu oleju hydraulicznego. Typowe obszary jego wykorzystania obejmują:
- maszyny przemysłowe – automatyka produkcyjna, prasy, linie montażowe
- systemy hydrauliki siłowej – napędy siłowników, regulacja ruchu
- aplikacje o dużych wymaganiach dotyczących dokładności i stabilności parametrów
- urządzenia mobilne – maszyny budowlane, rolnicze
Najważniejsze zalety zaworu proporcjonalnego Rexroth 4WREE6EA16-3X/V/24F1
Wysoka niezawodność oraz dokładność pracy zaworu możliwe są dzięki zastosowaniu precyzyjnie wyważonego suwaka oraz wysokiej jakości komponentów elektronicznych. Do głównych atutów należą:
- Precyzyjna regulacja kierunku przepływu zgodnie z symbolem hydraulicznym EA
- Integracja układu elektronicznego – bezpośrednie sterowanie prądem z wartością zadaną 4…20 mA
- Maksymalne ciśnienie robocze do 350 bar oraz przepływ do 80 l/min
- Imponująca trwałość i odporność na wysokie obciążenia dzięki konstrukcji oraz materiałowi uszczelnień (FKM)
- Uniwersalność montażu – dowolna pozycja, mocowanie płytowe zgodne z ISO 4401-03-02-0-05
- Kompatybilność elektromagnetyczna – zgodność z normą CE 2014/30/UE
Kompatybilność i parametry użytkowe
Zawór przystosowany jest do pracy z różnorodnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR), a jego elektryczne sterowanie 24 VDC oraz 7-biegunowa wtyczka sprawiają, że jest łatwy do integracji z większością nowoczesnych instalacji przemysłowych.
Zalety użytkowe i bezpieczeństwo eksploatacji
Proporcjonalny zawór kierunkowy 4WREE6EA16-3X/V/24F1, dzięki konstrukcji zapewniającej stabilną pozycję suwaka, umożliwia bezawaryjną pracę nawet w trudnych warunkach przemysłowych. Modułowa budowa pozwala na prostą i szybką wymianę lub modernizację w istniejących systemach hydraulicznych.
Masa zaworu wynosząca 2,1 kg zapewnia łatwy montaż oraz wygodną obsługę serwisową, a szeroki zakres kompatybilnych cieczy hydraulicznych pozwala na jego użytkowanie w zróżnicowanych aplikacjach przemysłowych.
