Wielkość nominalna 6, Symbol EA, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol EA |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 32 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.1 |

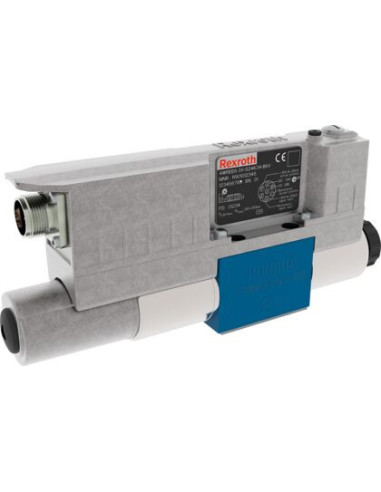

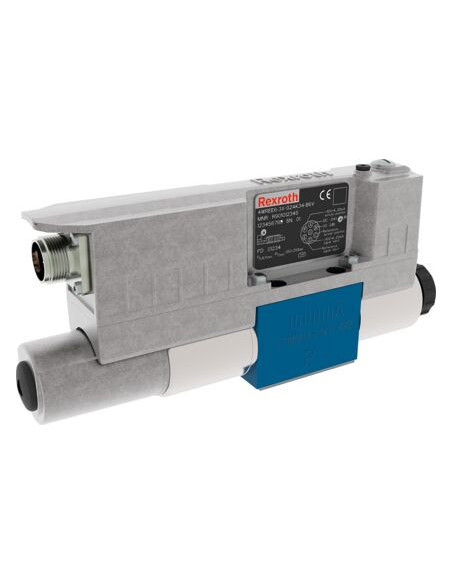

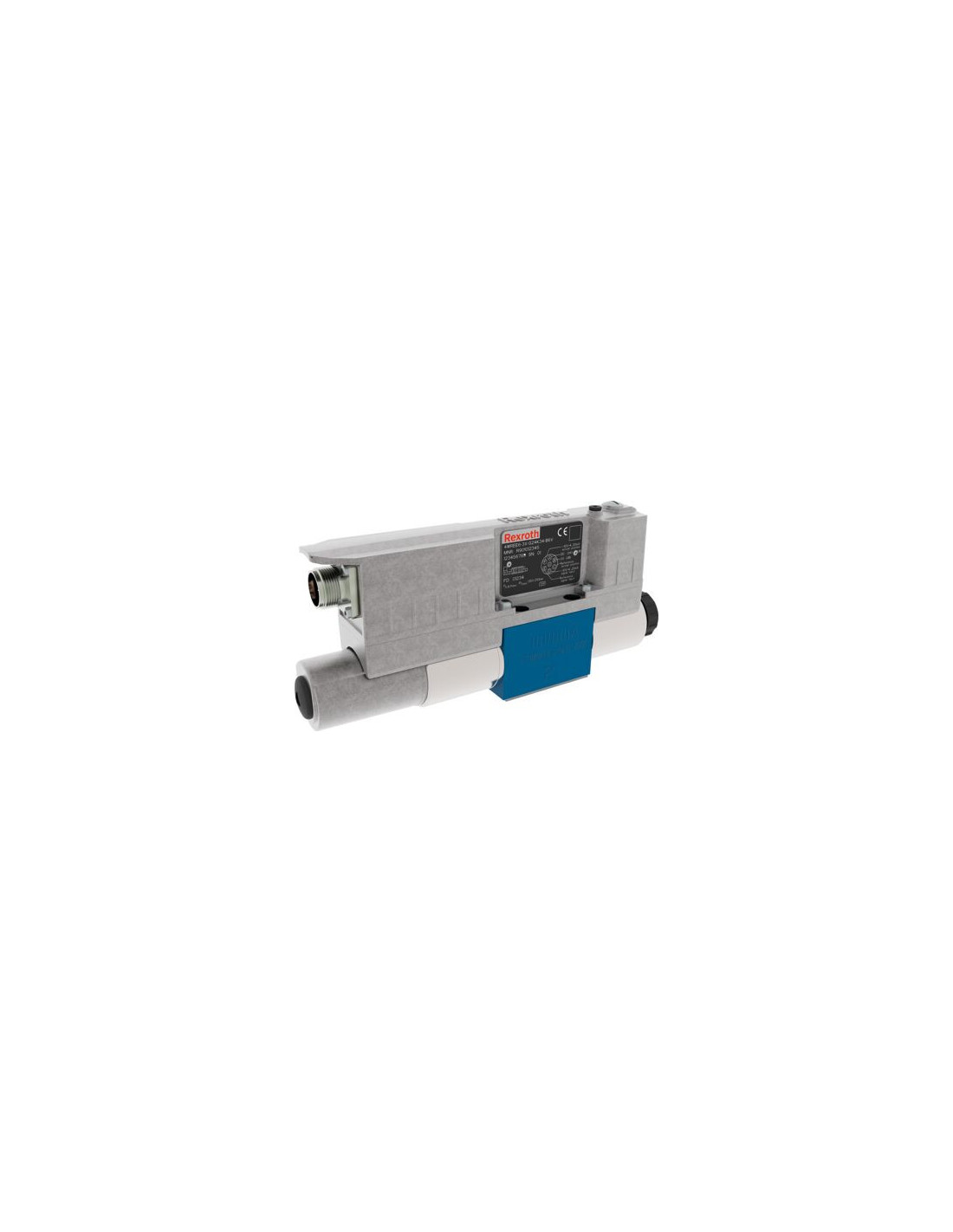

Proporcjonalny zawór kierunkowy 4WREE6EA32-3X/V/24A1 Rexroth – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6EA32-3X/V/24A1 to zaawansowane rozwiązanie do sterowania ruchem w nowoczesnych instalacjach hydrauliki siłowej. Produkt renomowanej marki Rexroth gwarantuje wysoką niezawodność i precyzję działania, nawet w wymagających warunkach przemysłowych.
Zastosowanie zaworu proporcjonalnego 4WREE6 Rexroth w układach hydraulicznych
Zawory proporcjonalne Rexroth przeznaczone są do sterowania kierunkiem przepływu oleju hydraulicznego oraz natężeniem przepływu w instalacjach o wysokiej wydajności. Typowe zastosowanie obejmuje:
- Układy automatyki przemysłowej
- Maszyny budowlane i drogowe
- Prasy hydrauliczne
- Zautomatyzowane linie produkcyjne
- Systemy sterowania wózków widłowych i urządzeń transportowych
Uniwersalność zaworu zapewnia możliwość montażu w dowolnej pozycji, co umożliwia łatwą integrację z różnymi systemami hydraulicznymi.
Najważniejsze zalety zaworu kierunkowego 4WREE6EA32-3X/V/24A1
- Precyzyjna regulacja przepływu dzięki bezpośredniemu napędowi suwaka oraz zintegrowanemu układowi elektronicznemu
- Wysoka dokładność sterowania dzięki kontroli pozycji suwaka z wewnętrznym wycofaniem
- Odporność na wysokie ciśnienie robocze do 350 bar – możliwość pracy w wymagających aplikacjach
- Szeroka kompatybilność z wieloma rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR)
- Łatwość integracji dzięki standardowemu interfejsowi montażowemu ISO 4401 oraz analogowemu sterowaniu sygnałem 0…10 V
- Niezawodność dzięki wysokiej jakości wykonania i zgodności z normami CE – 2014/30/UE
Charakterystyka techniczna i korzyści dla użytkownika
Dzięki proporcjonalnemu sterowaniu zawór umożliwia płynne i powtarzalne ustawienie pozycji suwaka w zakresie dwóch pozycji roboczych. Element zapewnia wysoką dynamikę pracy oraz krótkie czasy reakcji, co przekłada się na zwiększenie efektywności i bezpieczeństwa całego układu hydraulicznego.
Posiadanie zintegrowanego układu elektronicznego upraszcza instalację oraz umożliwia podłączenie zaworu poprzez standaryzowaną wtyczkę 7-biegunową. Dzięki uniwersalnemu napięciu sterującemu 24 VDC możliwa jest łatwa współpraca z popularnymi systemami automatyki przemysłowej.
Gdzie jeszcze stosować proporcjonalny zawór kierunkowy Rexroth?
Proporcjonalny zawór kierunkowy sprawdzi się także w branży energetycznej, hutnictwie, przemyśle tworzyw sztucznych oraz wszędzie tam, gdzie wymagane jest precyzyjne i niezawodne sterowanie przepływem cieczy hydraulicznej. Wysokiej klasy uszczelnienie FKM pozwala na bezproblemową eksploatację w środowiskach o podwyższonym ryzyku wycieków oraz w kontakcie z agresywnymi mediami.
