Wielkość nominalna 6, Symbol WA, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol WA |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 16 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.11 |

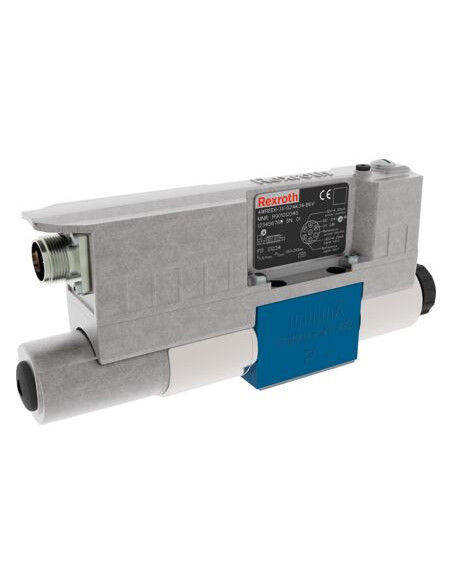

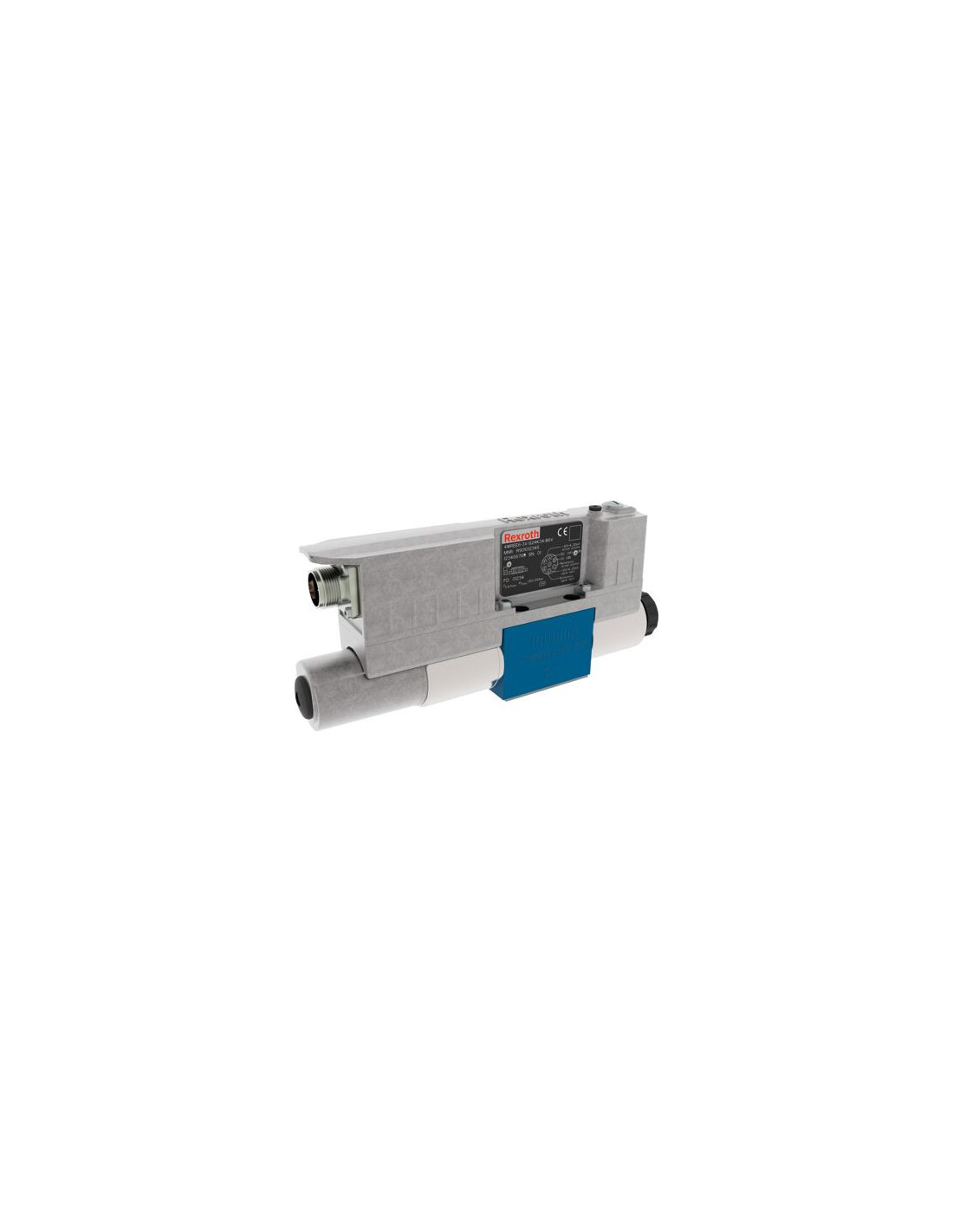

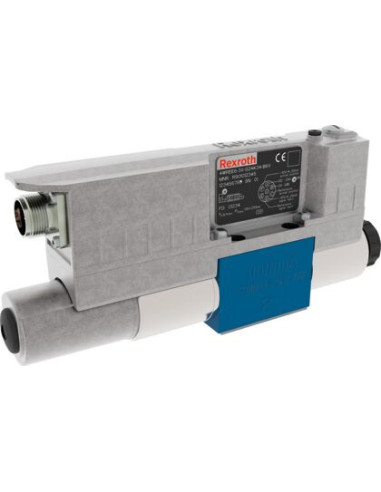

Proporcjonalny zawór kierunkowy 4WREE6WA16-3X/V/24A1 Rexroth – precyzyjna kontrola przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6WA16-3X/V/24A1 (kod: R901497575) to zaawansowany zawór hydrauliczny przeznaczony do instalacji przemysłowych, w których istotna jest precyzyjna regulacja kierunku przepływu oleju hydraulicznego. Model ten został wyposażony w elektryczne sterowanie ze zintegrowanym układem elektronicznym o napięciu zasilania 24 VDC.
Zalety i korzyści stosowania zaworu proporcjonalnego Rexroth
- Wysoka dokładność działania dzięki wewnętrznej kompensacji położenia suwaka, co gwarantuje stabilną i niezawodną regulację przepływu.
- Konstrukcja bezpośredniego działania umożliwia szybkie reagowanie na sygnały sterujące oraz pracę w aplikacjach wymagających dynamicznych zmian parametrów hydraulicznych.
- Uniwersalne zastosowanie dzięki montażowi na płycie zgodnie ze standardem ISO 4401-03-02-0-05.
- Integracja z nowoczesnymi systemami automatyki przez obsługę analogowego sygnału zadanej wartości (0…10 V) oraz prosty interfejs elektryczny (wtyczka 7-biegunowa według EN 175201-804).
- Wysoka odporność na ciśnienie robocze do 350 bar i maksymalne natężenie przepływu do 80 l/min pozwala na stosowanie zaworu w wymagających warunkach przemysłowych.
- Szeroka kompatybilność cieczy hydraulicznych – obsługuje różne typy płynów, w tym: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Certyfikaty i zgodność z normami – potwierdzona kompatybilność elektromagnetyczna CE zgodnie z dyrektywą 2014/30/UE.
Typowe zastosowania proporcjonalnego zaworu kierunkowego 4WREE6 Rexroth
Zawory proporcjonalne Rexroth znajdują szerokie zastosowanie w systemach hydrauliki siłowej w przemyśle. Doskonale sprawdzają się w:
- automatyce przemysłowej (napędy maszyn produkcyjnych, linie montażowe),
- maszynach budowlanych i rolniczych,
- systemach podnoszenia i transportu (wózki, dźwigi, podnośniki),
- precyzyjnych układach regulacji ruchu (prasy, formierki, urządzenia testujące),
- obszarach, w których wymagana jest szybka i powtarzalna reakcja na zmiany zadanej wartości przepływu.
Najważniejsze cechy konstrukcyjne zaworu 4WREE6WA16-3X/V/24A1
- Wielkość nominalna 6 – kompaktowa budowa przy zachowaniu wysokiej wydajności.
- Symbol suwaka WA – pozwala na sterowanie kierunkiem przepływu według określonego schematu.
- Bezpośrednie sterowanie elektryczne ze zintegrowaną elektroniką.
- Wytrzymała konstrukcja – masa 2,11 kg, uszczelnienia typu FKM.
- Uniwersalne położenie montażowe – dowolna orientacja podczas instalacji.
Proporcjonalny zawór kierunkowy Rexroth to zaawansowane rozwiązanie dla użytkowników wymagających niezawodnej kontroli przepływu, wysokiej precyzji pracy oraz elastyczności konfiguracji w systemach hydrauliki siłowej.
