Wielkość nominalna 10, , Symbol E, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRA.6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 75 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 30 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.22 |

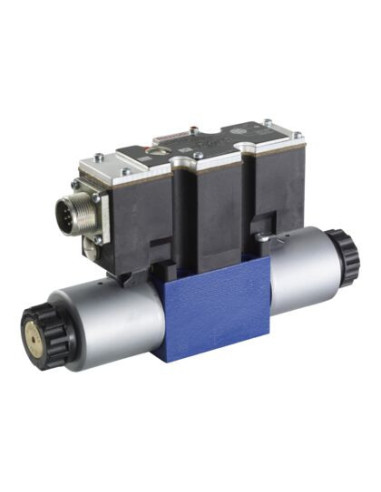

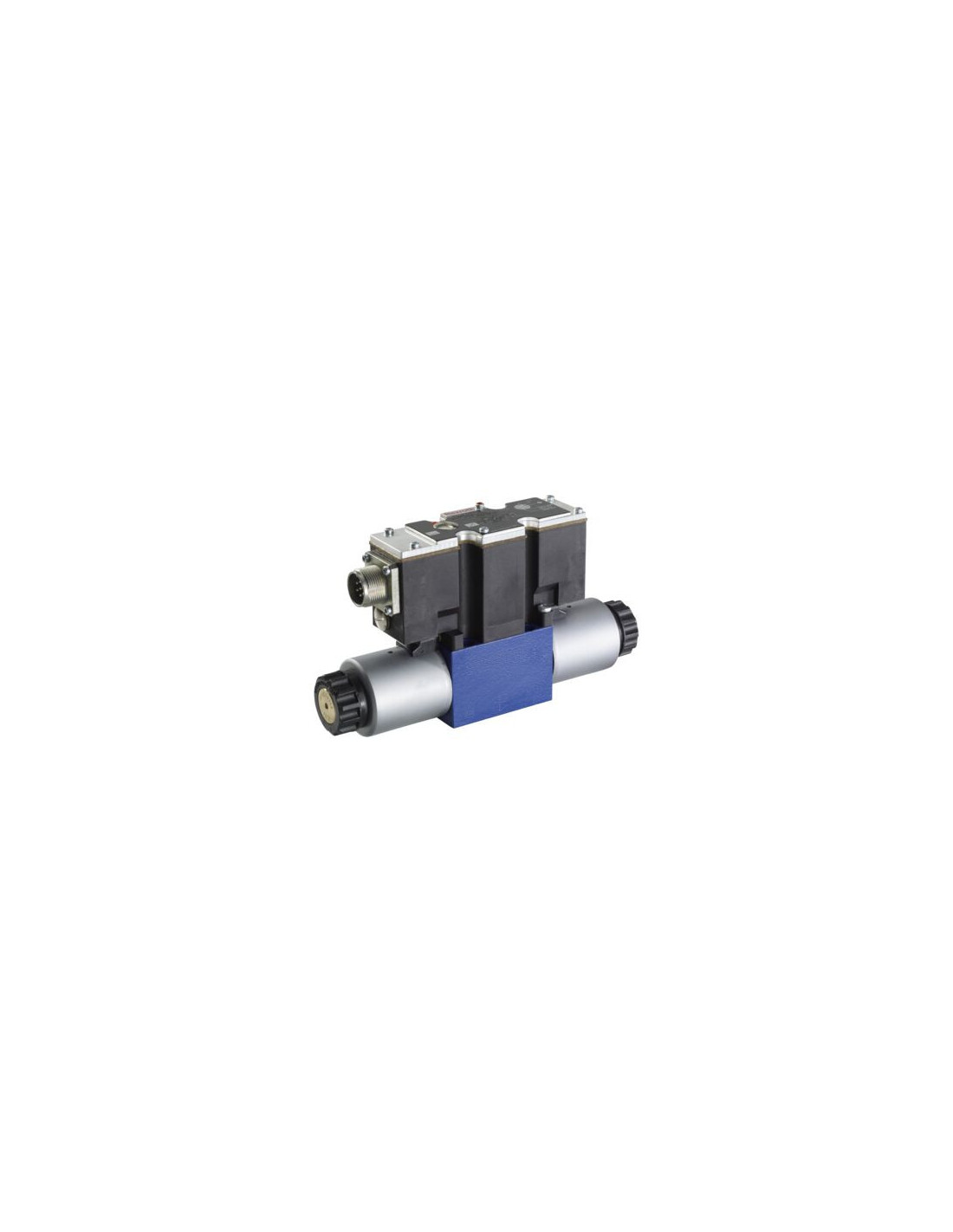

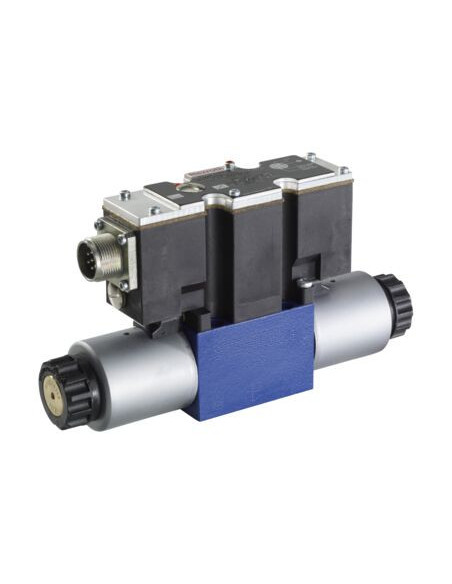

Proporcjonalny zawór kierunkowy 4WRAE10E30-2X/G24K31/A1V – Precyzyjna kontrola przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRAE10E30-2X/G24K31/A1V (kod produktu: R900933793) to wysokiej klasy, przemysłowy element hydrauliczny przeznaczony do zaawansowanych układów sterowania. Umożliwia precyzyjne zarządzanie kierunkiem przepływu cieczy w układach hydraulicznych o wysokich wymaganiach wydajnościowych. Dzięki zastosowaniu zintegrowanego układu elektronicznego możliwe jest proporcjonalne sterowanie zaworem, co zapewnia płynną regulację oraz wysoką powtarzalność działania.
Najważniejsze cechy zaworu proporcjonalnego 4WRAE10E30
- Zawór suwakowy o bezpośrednim działaniu
- Montaż na płycie zgodnie z normą ISO 4401-05-04-0-05
- Wytrzymałość na wysokie ciśnienia robocze do 315 bar
- Sterowanie elektryczne, zasilanie 24 VDC
- Zintegrowana elektronika, zapewniająca szybki i precyzyjny sygnał sterujący
- Kompatybilność z szeroką gamą mediów hydraulicznych (oleje mineralne, syntetyczne i ekologiczne)
- Wytrzymała konstrukcja i uszczelnienia FKM, przystosowane do pracy w wymagających warunkach przemysłowych
Zastosowania przemysłowe i możliwości wykorzystania
Proporcjonalny zawór kierunkowy 4WRAE10E30-2X/G24K31/A1V znajduje zastosowanie w zaawansowanych układach hydraulicznych, wykorzystywanych między innymi w:
- maszynach budowlanych oraz rolniczych, gdzie wymagana jest precyzyjna regulacja ruchów siłowników
- systemach automatyki przemysłowej
- hydraulice maszyn produkcyjnych, wtryskarkach, prasach oraz liniach produkcyjnych
- urządzeniach transportu bliskiego
- aplikacjach wymagających dynamicznej i płynnej kontroli przepływu oleju hydraulicznego
Korzyści z zastosowania zaworów proporcjonalnych z układem elektronicznym
Stosowanie zaworów proporcjonalnych 4WRAE umożliwia płynną, zdalną regulację położenia suwaka i natężenia przepływu, co sprzyja optymalizacji pracy całego układu oraz pozwala osiągnąć większą efektywność energetyczną i redukcję zużycia podzespołów hydraulicznych. Dzięki trzem pozycjom suwaka i czterem przyłączom, zawór ten gwarantuje dużą elastyczność w konfiguracji układów sterowania.
Parametry i kompatybilność
Zawór jest zgodny z wieloma typami cieczy hydraulicznych (w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR), a jego optymalna masa oraz rozmiar nominalny 10 pozwalają na zastosowanie w szerokim spektrum aplikacji przemysłowych. Dzięki analogowemu wejściu sygnału sterującego (wartość zadana ±10 V) współpracuje z różnorodnymi układami automatyki.
