Wielkość nominalna 10, , Symbol E, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRA.6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 75 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 60 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.18 |

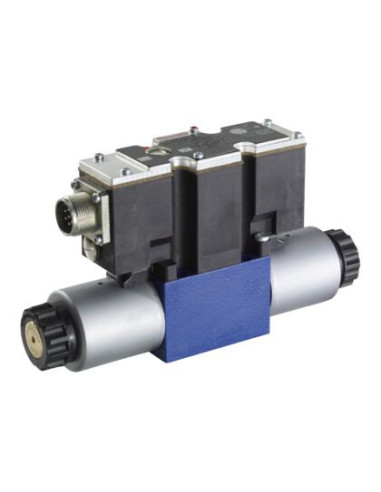

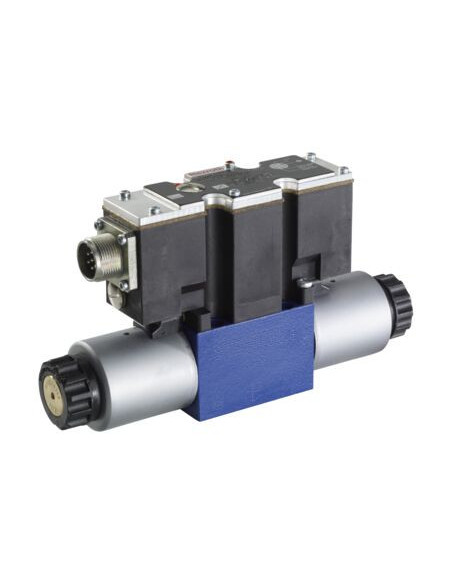

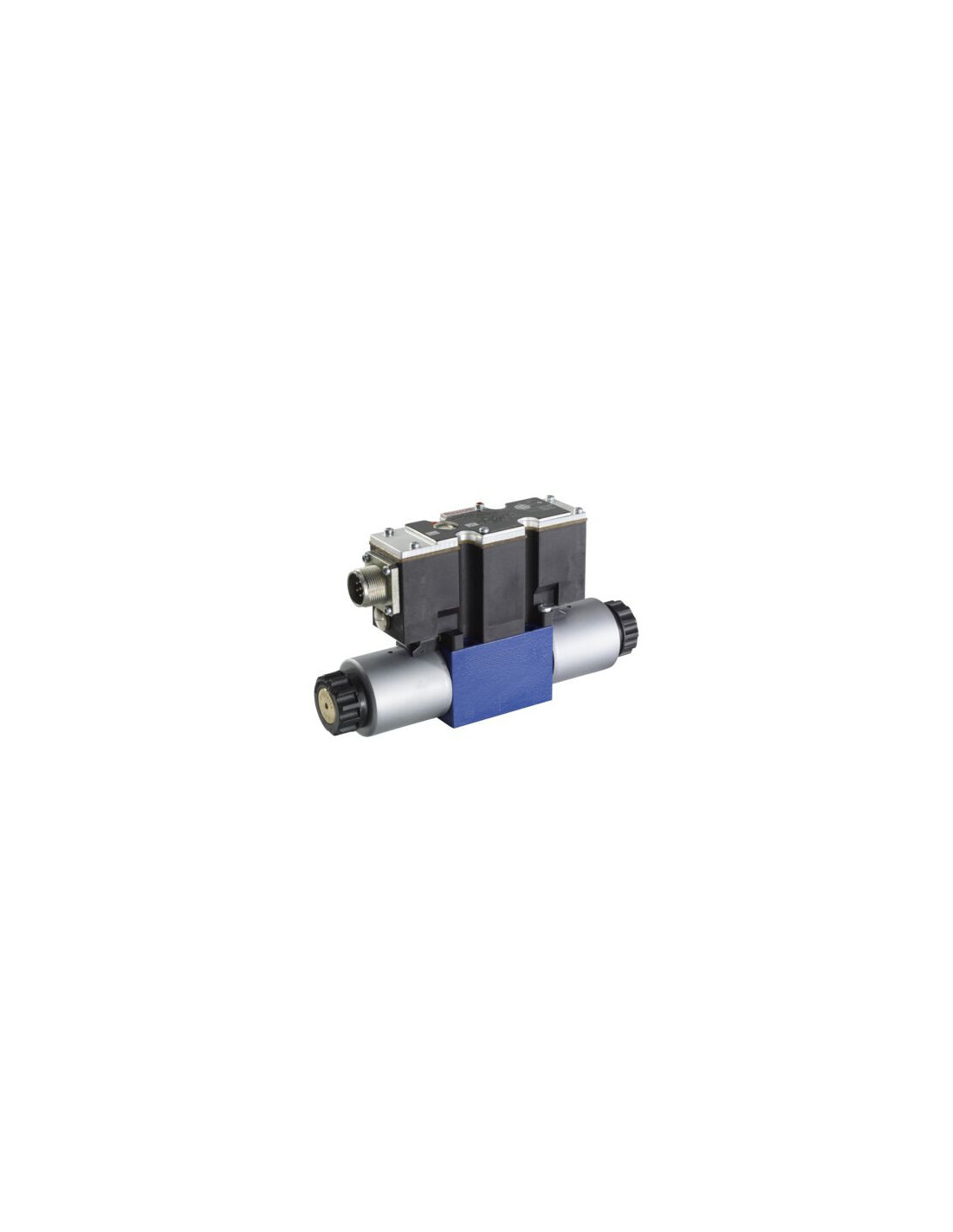

Proporcjonalny zawór kierunkowy 4WRAE10E60-2X/G24N9K31/F1V – zastosowanie w hydraulice siłowej
Proporcjonalny zawór kierunkowy oznaczony symbolem 4WRAE10E60-2X/G24N9K31/F1V (kod produktu: R900929318) to precyzyjny element sterujący, który jest przeznaczony do zaawansowanych układów hydrauliki siłowej. Urządzenie wyróżnia się elektrycznym sterowaniem ze zintegrowanym układem elektronicznym, co przekłada się na niezawodność i efektywne zarządzanie kierunkiem przepływu oleju hydraulicznego w instalacjach przemysłowych.
Charakterystyka i funkcje proporcjonalnego zaworu kierunkowego
Zawór ten zbudowany jest w oparciu o technologię suwakową i charakteryzuje się bezpośrednim działaniem. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym, możliwa jest bardzo precyzyjna regulacja przepływu w zakresie nawet do 75 l/min oraz praca przy maksymalnym ciśnieniu roboczym do 315 bar. Dodatkową zaletą jest uproszczony montaż na płycie zgodny ze standardem ISO 4401-05-04-0-05.
- Wielkość nominalna 10 – pozwala na szerokie zastosowanie w układach o średnim i wysokim przepływie.
- Symbol E suwka – zapewnia optymalny rozdział przepływu w konfiguracjach z trzema pozycjami pracy.
- Sterowanie sygnałem analogowym 4-20 mA.
- 24 VDC – napięcie zasilające do zintegrowanej elektroniki.
Zalety zaworu 4WRAE10E60 w zastosowaniach przemysłowych
Do kluczowych zalety prezentowanego zaworu należy możliwość precyzyjnego i płynnego sterowania ruchem siłowników oraz innych odbiorników hydraulicznych. Zintegrowany układ elektroniczny umożliwia równomierne reagowanie na sygnały sterujące i chroni układ przed przeciążeniami. Zawór gwarantuje przy tym wysoką trwałość oraz odporność na czynniki eksploatacyjne, dzięki zastosowaniu uszczelek typu FKM oraz możliwości pracy z różnymi cieczami hydraulicznymi, w tym olejami mineralnymi i syntetycznymi.
- Idealny do zaawansowanych maszyn i instalacji przemysłowych.
- Doskonałe rozwiązanie w zautomatyzowanych liniach produkcyjnych.
- Możliwość wykorzystania w maszynach budowlanych, prasach hydraulicznych, systemach testowych i pojazdach specjalistycznych.
- Wysoka niezawodność w wymagających warunkach pracy.
Zastosowanie proporcjonalnych zaworów kierunkowych w nowoczesnych systemach hydraulicznych
Proporcjonalne zawory kierunkowe takiej klasy, jak 4WRAE10E60-2X/G24N9K31/F1V, to niezbędny element w nowoczesnych układach hydraulicznych. Umożliwiają regulację napędów hydraulicznych w zależności od potrzeb procesu, zapewniając precyzyjne sterowanie i zwiększając bezpieczeństwo pracy maszyn. Są szeroko stosowane w automatyzacji procesów przemysłowych, gdzie wymagane jest zarówno szybkie, jak i płynne reagowanie układów wykonawczych.
Zawór proporcjonalny tej serii wyróżnia się połączeniem solidnej konstrukcji, wysokiej efektywności pracy oraz dużej uniwersalności w zastosowaniu. To rozwiązanie dla wymagających aplikacji w przemyśle i automatyce.
