Wielkość nominalna 10, , Symbol W, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRA.6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 75 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 60 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.2 |

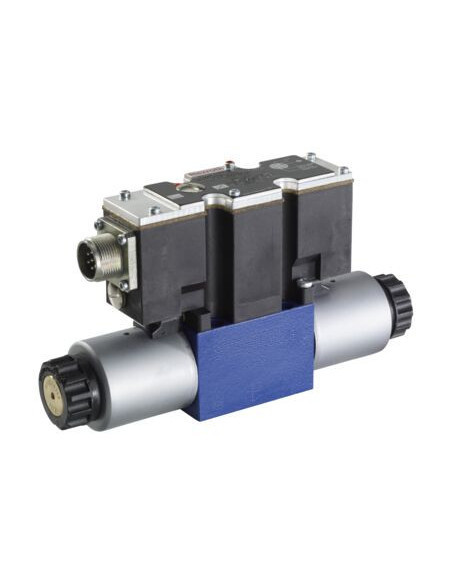

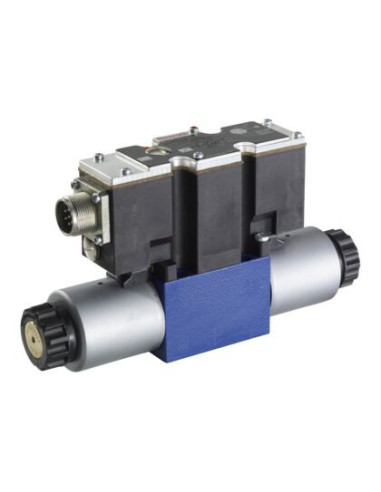

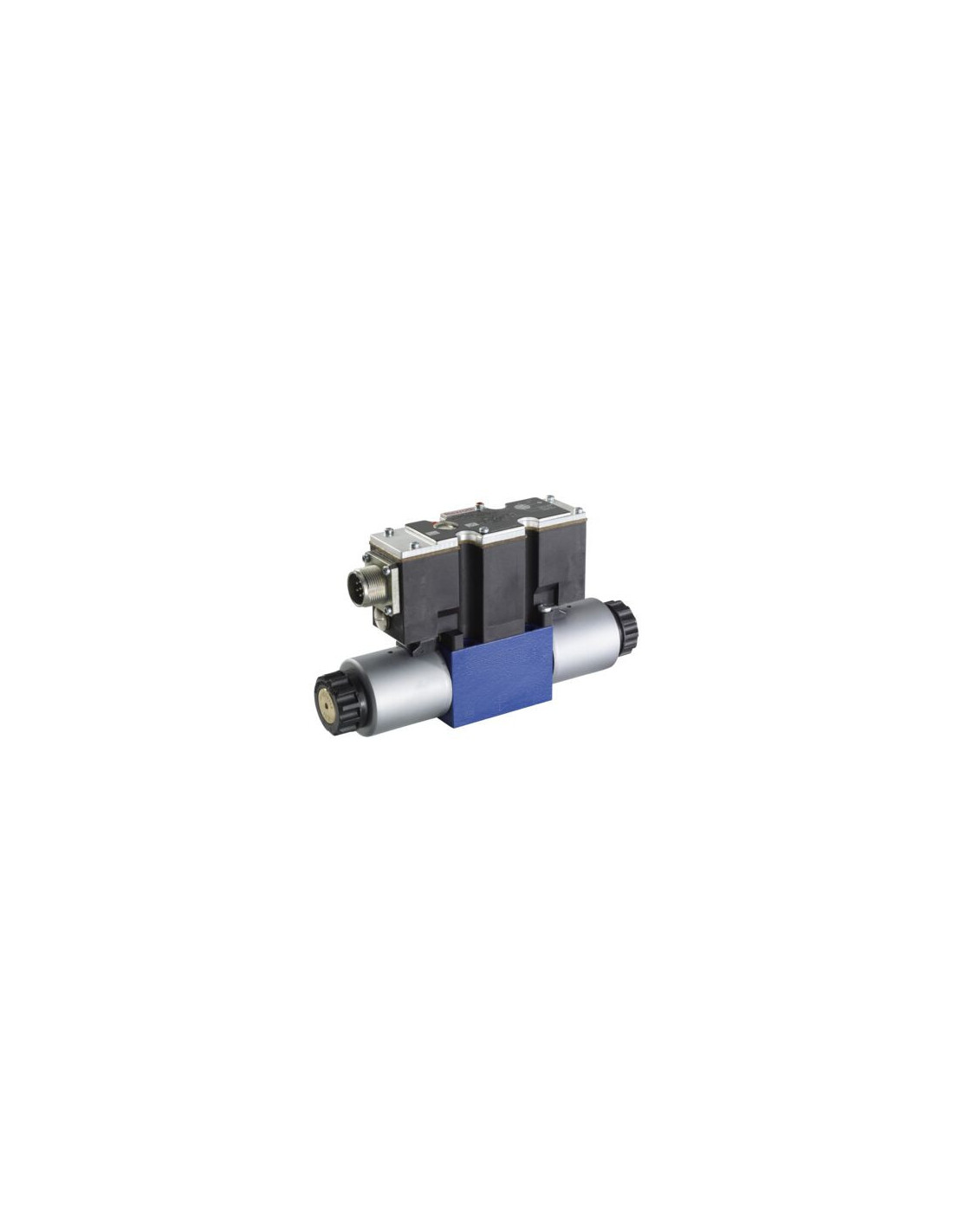

Proporcjonalny zawór kierunkowy 4WRAE10W60-2X/G24N9K31/F1V – hydraulika precyzyjna dla wymagających aplikacji
Proporcjonalny zawór kierunkowy 4WRAE10W60-2X/G24N9K31/F1V o numerze katalogowym R900920055 to najwyższej klasy element hydrauliczny dedykowany zaawansowanym układom sterowania ruchem w przemyśle. Dzięki nowoczesnej konstrukcji oraz zintegrowanemu układowi elektronicznemu zapewnia precyzyjne sterowanie przepływem cieczy hydraulicznej w najbardziej wymagających zastosowaniach.
Kluczowe zalety zaworu kierunkowego proporcjonalnego
- Precyzja działania – elektromagnetyczne sterowanie oraz zintegrowana elektronika umożliwiają dokładną kontrolę prędkości i kierunku przepływu oleju hydraulicznego.
- Wielozadaniowość – zawór znajduje zastosowanie w automatyce przemysłowej, maszynach budowlanych, prasach hydraulicznych oraz systemach produkcyjnych wymagających płynnej regulacji napędów.
- Wysoka niezawodność – solidna konstrukcja suwakowa gwarantuje trwałość nawet przy eksploatacji w trudnych warunkach przemysłowych.
- Bezpośrednie działanie – sprawnie reaguje na impulsy elektryczne, co przekłada się na szybkie i efektywne sterowanie procesami.
Możliwości wykorzystania i typowe zastosowania zaworu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRAE10W60-2X/G24N9K31/F1V przeznaczony jest do montażu na płytach przyłączeniowych zgodnych z normą ISO 4401, co zapewnia łatwość integracji z istniejącymi układami hydraulicznymi. Typowy zakres zastosowań obejmuje:
- systemy napędów hydraulicznych w automatyzacji przemysłowej,
- sterowanie maszynami budowlanymi oraz rolniczymi,
- prasy hydrauliczne oraz urządzenia do formowania,
- zaawansowane linie produkcyjne wymagające płynnej regulacji ruchu,
- wszystkie aplikacje wymagające niezawodnego i precyzyjnego sterowania ruchem medium hydraulicznego.
Charakterystyka produktu – wydajność i bezpieczeństwo hydrauliki
Urządzenie obsługuje szeroki zakres olejów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, syntetyczne i biodegradowalne), co pozwala dostosować zawór do specyficznych wymagań w danej aplikacji. Zawór jest przystosowany do maksymalnego ciśnienia roboczego 315 bar oraz natężenia przepływu aż do 75 l/min, oferując jednocześnie kompaktową konstrukcję o masie 6,2 kg.
Wysokiej klasy uszczelnienia FKM gwarantują długą eksploatację, a kompatybilność z popularnymi standardami przyłączy i napięciem zasilania 24 VDC sprawia, że zawór jest uniwersalny i łatwy do wdrożenia w różnorodnych systemach hydraulicznych.
Technologia i niezawodność – dlaczego warto wybrać zawór 4WRAE10W60-2X/G24N9K31/F1V?
Proporcjonalny zawór kierunkowy tej serii został zaprojektowany z myślą o bezawaryjnym i stabilnym działaniu, nawet podczas długotrwałej eksploatacji. Zapewnia analogową kontrolę wartości zadanej (4…20 mA), co pozwala precyzyjnie sterować urządzeniem z poziomu układów PLC i automatyki przemysłowej.
To rozwiązanie wybierane przez integratorów systemów hydrauliki przemysłowej, producentów maszyn oraz użytkowników końcowych wymagających zaawansowanych funkcji sterowania ruchem, wysokiej jakości i długiej żywotności podzespołów.
