Wielkość nominalna 10, , Symbol W1, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRA.6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 75 |
| Symbol graficzny suwaka | Symbol W1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 60 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.2 |

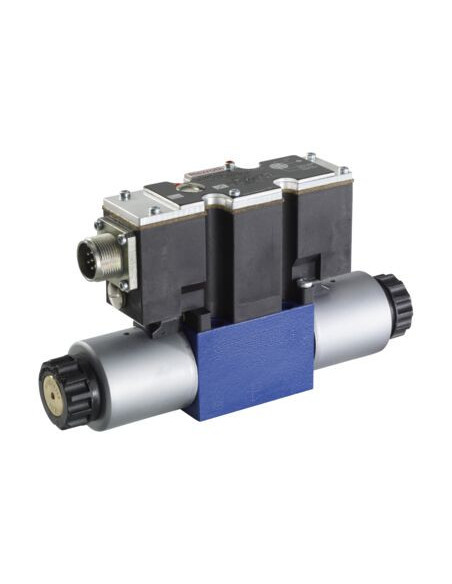

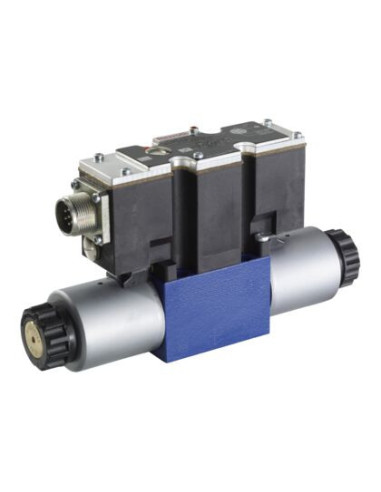

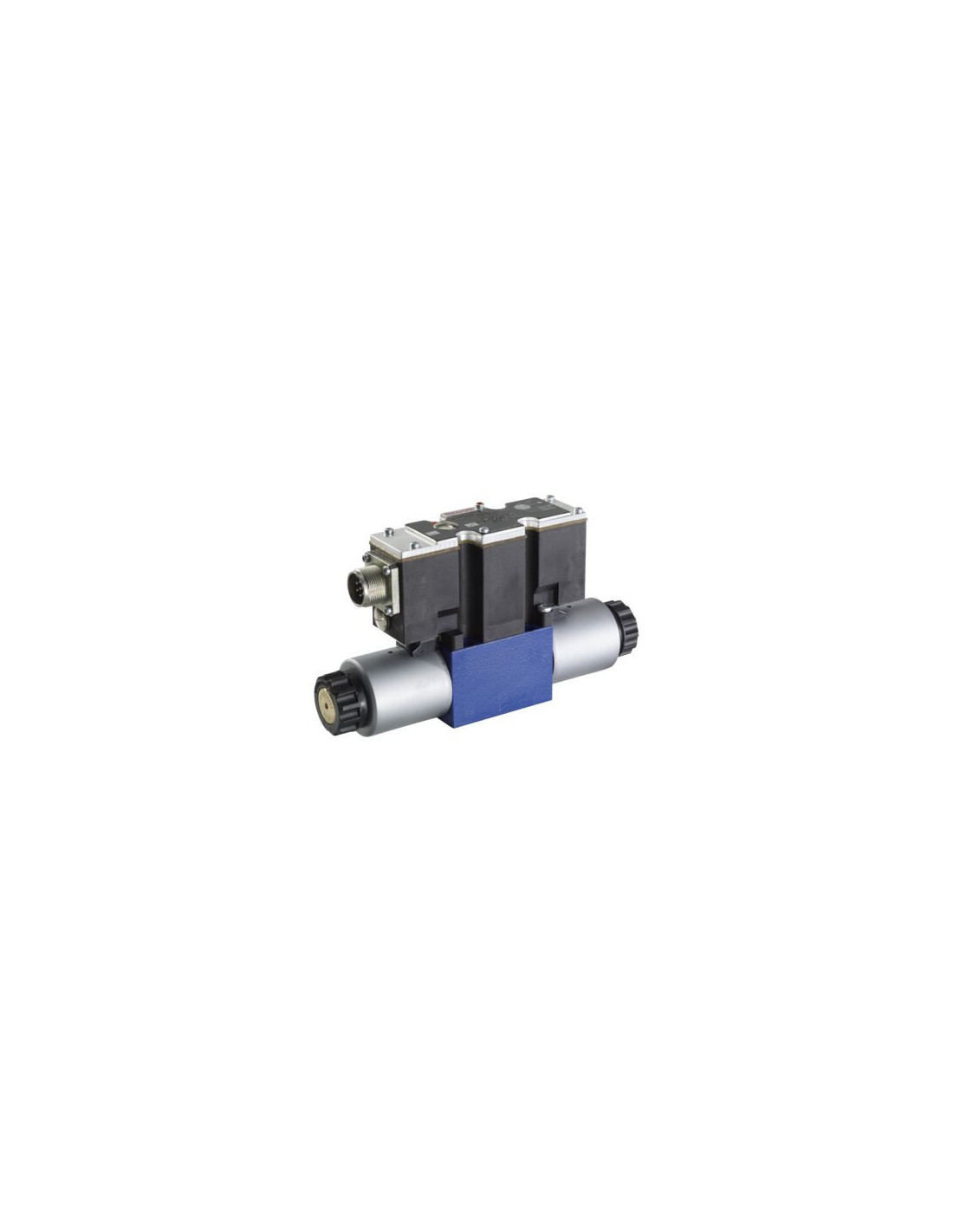

Proporcjonalny zawór kierunkowy 4WRAE10W1-60-2X/G24K31/F1V – nowoczesne rozwiązanie dla hydrauliki przemysłowej
Proporcjonalny zawór kierunkowy 4WRAE10W1-60-2X/G24K31/F1V (kod produktu: R900732536) to precyzyjne urządzenie hydrauliczne, dedykowane profesjonalnym układom sterowania w przemyśle. Dzięki zintegrowanemu układowi elektronicznemu oraz sprawdzonej technologii zaworu suwakowego, zapewnia niezawodną pracę w wymagających warunkach.
Zastosowanie proporcjonalnych zaworów kierunkowych w nowoczesnych instalacjach hydraulicznych
Zawory proporcjonalne tego typu stosowane są przede wszystkim w zautomatyzowanych liniach produkcyjnych, maszynach budowlanych, prasach hydraulicznych, systemach transportu wewnętrznego oraz w zaawansowanych aplikacjach przemysłu maszynowego, gdzie kluczowe jest płynne i precyzyjne sterowanie kierunkiem oraz natężeniem przepływu oleju hydraulicznego.
Korzyści z zastosowania zaworu 4WRAE10W1-60-2X/G24K31/F1V
- Precyzyjne sterowanie przepływem hydrauliki siłowej – zawór umożliwia płynną regulację kierunku przepływu cieczy, zgodnie z wymaganiami aplikacji oraz symbolem hydraulicznym W1.
- Łatwy montaż – zgodność z normą ISO 4401-05-04-0-05 pozwala na szybkie i intuicyjne zainstalowanie zaworu w standardowych układach płytowych.
- Możliwość pracy przy wysokich ciśnieniach – konstrukcja zaworu umożliwia pracę przy ciśnieniu roboczym do 315 bar, co gwarantuje niezawodność nawet w wymagających systemach przemysłowych.
- Zintegrowany układ elektroniczny – zapewnia dokładną kontrolę oraz szybkie reagowanie na sygnały sterujące, a analogowe wejście sygnału 4…20 mA gwarantuje szeroką kompatybilność z różnorodnymi sterownikami.
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący bez opóźnień wynikających z pośrednich mechanizmów.
- Uszczelnienia FKM – zwiększona trwałość oraz odporność na agresywne media hydrauliczne.
Możliwości i typowe zastosowania
Proporcjonalny zawór kierunkowy tego typu przeznaczony jest do zastosowań wymagających interaktywnego, precyzyjnego sterowania kierunkiem przepływu w układach hydraulicznych. Najczęściej wykorzystywany jest w urządzeniach i instalacjach przemysłu ciężkiego, automatyki przemysłowej oraz wszędzie tam, gdzie istotne są wysokie parametry natężenia przepływu i dopasowanie do pracy z różnymi mediami hydraulicznymi, takimi jak: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
Podsumowanie – zaawansowany zawór suwakowy do zastosowań wymagających
4WRAE10W1-60-2X/G24K31/F1V zapewnia stabilność i precyzję działania nawet w trudnych warunkach pracy, a kompaktowa konstrukcja oraz szeroki zakres kompatybilności medium czynią go uniwersalnym elementem wielu nowoczesnych układów hydraulicznych. To idealny wybór do sterowania maszynami, urządzeniami produkcyjnymi i systemami automatyki przemysłowej.
