Wielkość nominalna 6, Symbol W1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol W1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 16 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.64 |

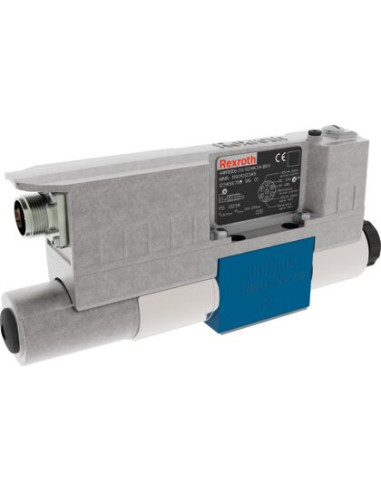

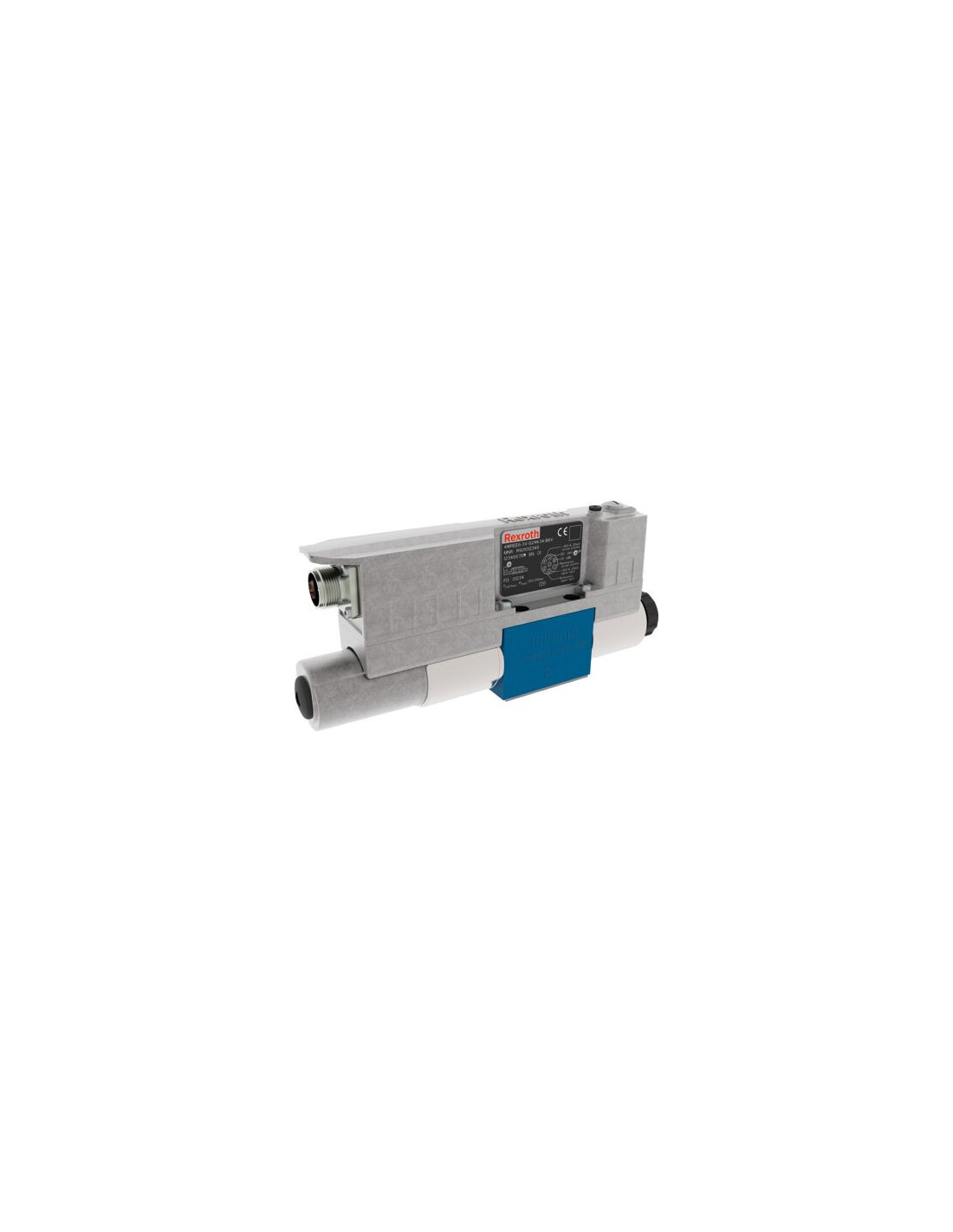

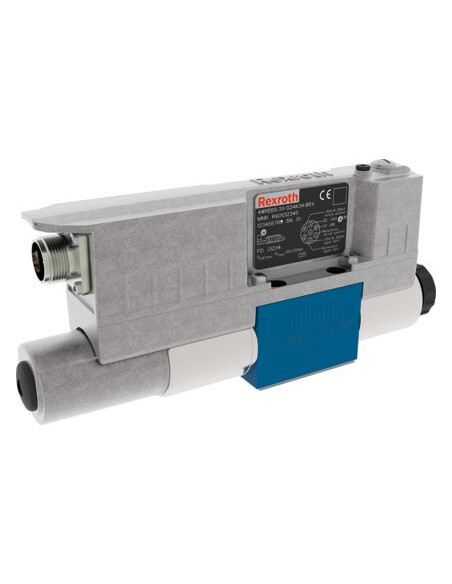

Proporcjonalny zawór kierunkowy 4WREE6W1-16-3X/V/24F1 — precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6W1-16-3X/V/24F1 marki Rexroth to zaawansowane rozwiązanie stosowane w nowoczesnych układach hydraulicznych. Model ten, o kodzie produktu R901496451, przeznaczony jest do precyzyjnej kontroli kierunku oraz przepływu cieczy roboczej z wysoką dokładnością i niezawodnością.
Najważniejsze zalety zaworu hydraulicznego proporcjonalnego Rexroth
- Precyzyjna regulacja przepływu dzięki zintegrowanemu układowi elektronicznemu
- Wysoka trwałość i odporność na ciśnienie do 350 bar
- Niezawodna praca w szerokim zakresie mocy oraz bardzo dobra powtarzalność pozycji suwaka
- Bezpośrednie działanie — szybka reakcja i dokładne sterowanie kierunkiem przepływu
- Montaż na płycie – uniwersalność i łatwość integracji z istniejącymi systemami hydraulicznymi
- Kompaktowa konstrukcja pozwala na montaż w ograniczonych przestrzeniach
Zastosowanie proporcjonalnego zaworu kierunkowego 4WREE6W1-16-3X/V/24F1
Tego typu zawór znajduje szerokie zastosowanie w przemyśle maszynowym, energetyce, automatyce przemysłowej oraz hydraulice siłowej. Często wykorzystywany jest w:
- Systemach sterowania maszyn przemysłowych
- Układach hydraulicznych obrabiarek i pras
- Automatyzacji procesów produkcyjnych
- Pojazdach specjalistycznych oraz mobilnych instalacjach hydraulicznych
Charakterystyka techniczna i kompatybilność
Proporcjonalny zawór kierunkowy 4WREE6W1-16-3X/V/24F1 charakteryzuje się kompatybilnością z różnorodnymi mediami hydraulicznymi oraz szeroką gamą płynów (HL, HLP, HVLP, HEES i inne). Zintegrowany układ elektroniczny umożliwia analogowe sterowanie sygnałem (4…20 mA) oraz efektywną integrację z nowoczesnymi systemami automatyki. Urządzenie spełnia europejskie normy kompatybilności elektromagnetycznej (CE).
Niezawodność i bezpieczeństwo użytkowania
Wysoka jakość wykonania, uszczelnienia FKM oraz nowoczesna konstrukcja zapewniają długotrwałą i bezawaryjną pracę nawet w wymagających warunkach eksploatacyjnych. Prostota montażu oraz szeroka dostępność podłączeń ułatwiają integrację z różnorodnymi instalacjami hydraulicznymi.
