Wielkość nominalna 10, Symbol E, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | 4WRLE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE wg dyrektywy EMC 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 9.12 |

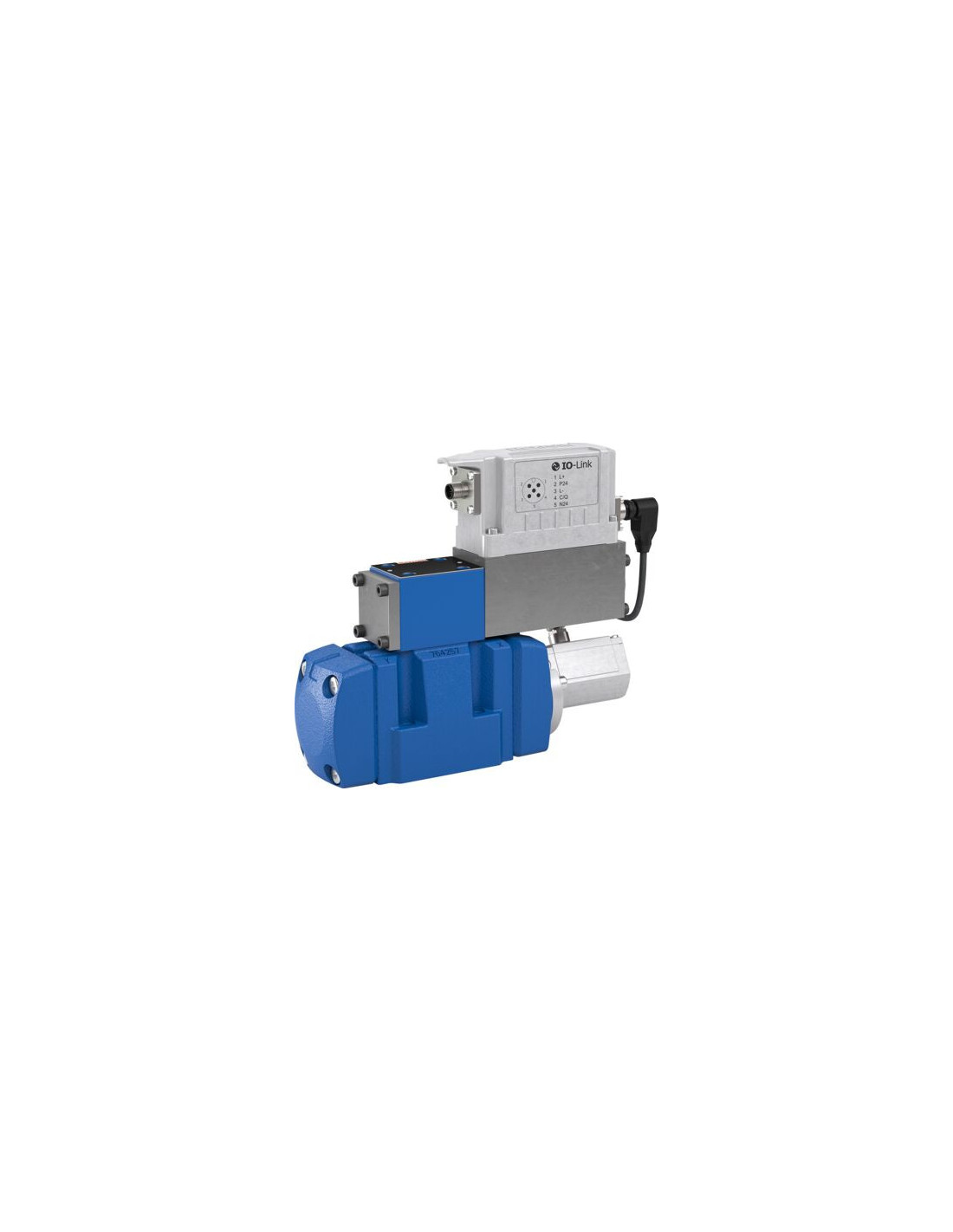

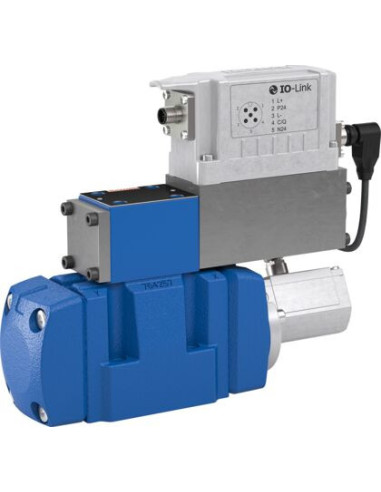

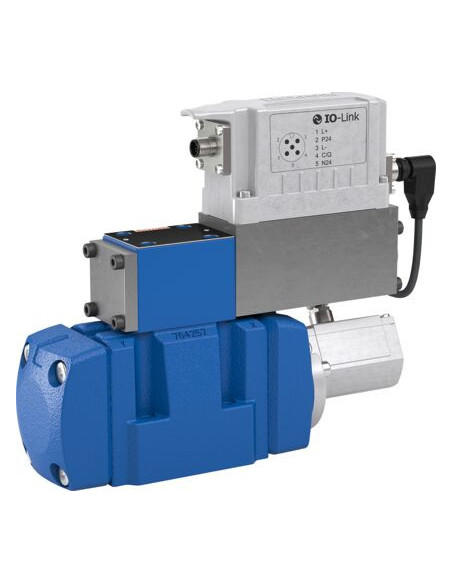

Proporcjonalny zawór kierunkowy 4WRLE10E100LJ-4X/MXY/24A1 — Zaawansowane sterowanie hydrauliczne
Proporcjonalny zawór kierunkowy 4WRLE10E100LJ-4X/MXY/24A1 to nowoczesne urządzenie hydrauliczne, zaprojektowane do precyzyjnej regulacji kierunku przepływu oleju w układach o dużych wymaganiach mocy i niezawodności. Jego konstrukcja opiera się na elektrycznie sterowanym suwaku, z pełną integracją układu elektronicznego oraz specjalnym systemem liniowego przesuwu, co gwarantuje wysoką dokładność działania nawet w najbardziej wymagających zastosowaniach przemysłowych.
Zastosowanie proporcjonalnych zaworów kierunkowych 4WRLE
Proporcjonalne zawory kierunkowe serii 4WRLE są szeroko wykorzystywane w nowoczesnych instalacjach hydraulicznych, gdzie niezbędna jest precyzyjna kontrola wartości ciśnienia oraz natężenia przepływu. Typowe zastosowania obejmują:
- prasy hydrauliczne i obrabiarki przemysłowe,
- maszyny do formowania wtryskowego i odlewnictwa,
- automatyzowane linie produkcyjne,
- wysokowydajne układy napędu i sterowania,
- specjalistyczne systemy testowe i badawcze.
Dzięki zewnętrznemu doprowadzeniu i powrotnemu odprowadzeniu oleju sterującego, zawór doskonale sprawdza się nawet w wymagających środowiskach pracy, umożliwiając niezawodną i bezpieczną eksploatację.
Najważniejsze zalety i cechy zaworu 4WRLE10E100LJ
- Precyzyjny zintegrowany sterownik — eliminuje konieczność stosowania zewnętrznych układów elektronicznych, uproszczony montaż i obsługa.
- Szeroki zakres obsługiwanych mediów hydraulicznych — kompatybilność z olejami mineralnymi oraz płynami specjalistycznymi (HL, HLP, HFC).
- Wysoka odporność na ciśnienie — maksymalne ciśnienie robocze do 350 bar, co pozwala na użycie w układach wysokociśnieniowych.
- Standardowy montaż na płycie zgodny z normą ISO 4401-05-05-0-05 — usprawnia integrację z istniejącymi systemami hydraulicznymi.
- Bezpieczne połączenie elektryczne — za pomocą 7-biegunowej wtyczki (6 + PE) zgodnie z EN 175201-804.
- Analogowe wejście sygnału sterującego (±10 V) — umożliwia integrację z szeroką gamą sterowników przemysłowych.
- Wysoka trwałość i niezawodność konstrukcji — elementy uszczelniające wykonane z NBR oraz masa własna 9,12 kg zapewniają długą eksploatację.
Konstrukcja i elementy wykonawcze proporcjonalnego zaworu
Proporcjonalny zawór 4WRLE10E100LJ-4X/MXY/24A1 zbudowany jest z wysokiej jakości materiałów inżynieryjnych, co gwarantuje trwałość i długą żywotność. Zastosowanie sterowania pośredniego i symbolu suwaka E zapewnia płynną pracę bez efektu szarpania, nawet przy dynamicznych zmianach wartości zadanej. Innowacyjne rozwiązania w zakresie mechaniki i elektroniki umożliwiają precyzyjne zarządzanie kierunkiem przepływu cieczy hydraulicznej.
Kompatybilność, bezpieczeństwo i zgodność
Zawór spełnia wymagania dyrektyw CE wg EMC 2014/30/UE oraz RoHS 2011/65/UE, co czyni go rozwiązaniem bezpiecznym dla środowiska i dostosowanym do wymogów rynku międzynarodowego. Idealnie nadaje się zarówno do nowych projektów, jak i do modernizacji już istniejących systemów hydraulicznych.
