Wielkość nominalna 10, Symbol Q, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | STW 0195, 0196 |
| Maks. ciśnienie robocze. [bar] | 160 |
| Symbol graficzny suwaka | Symbol Q |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 65 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 12-biegunowy (11 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 12-biegunowy (11 + PE) wg EN 175201-804 |
| Łączność | CANBus DS – 408 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.37 |

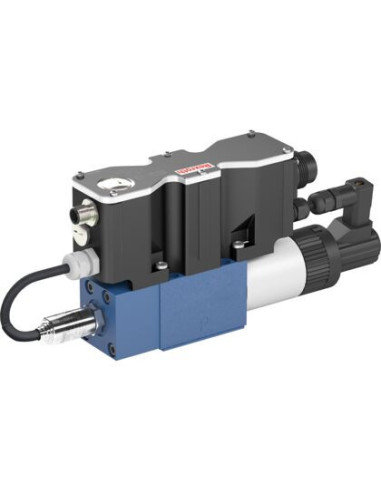

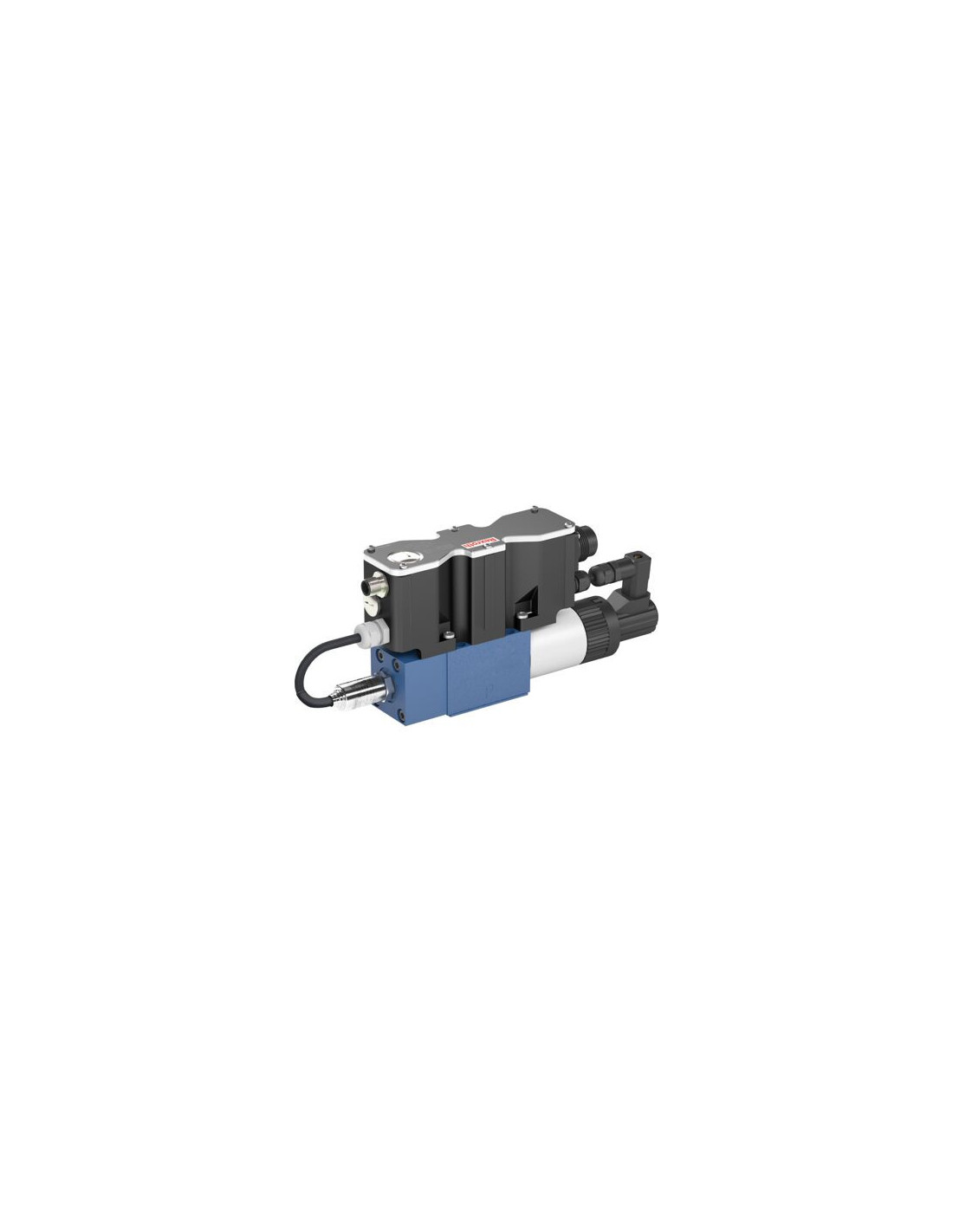

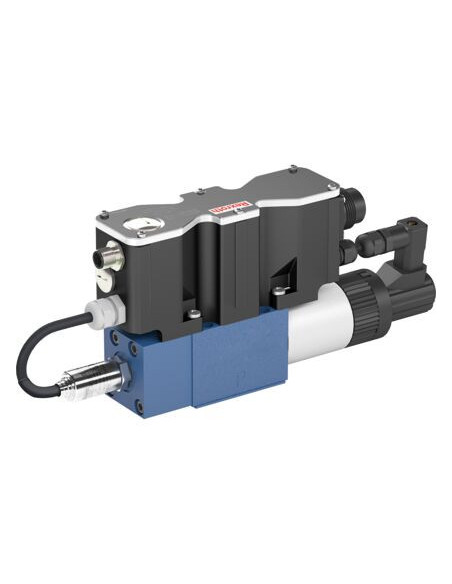

Proporcjonalny zawór kierunkowy STW0196-1X/1V5-24CF6 – efektywne sterowanie przepływem hydraulicznym
Proporcjonalny zawór kierunkowy STW0196-1X/1V5-24CF6 to nowoczesne rozwiązanie przeznaczone do układów hydraulicznych, w których wymagana jest precyzyjna i niezawodna kontrola przepływu cieczy roboczej. To wysokoparametrowe urządzenie, zgodne z normą ISO 4401-05-04-0-05, dedykowane jest aplikacjom przemysłowym, gdzie kluczowe znaczenie mają wydajność, trwałość oraz bezpieczeństwo eksploatacji.
Główne zalety proporcjonalnego zaworu kierunkowego STW 0196
- Precyzyjna regulacja kierunku przepływu – dzięki zastosowaniu suwaka o symbolu Q oraz zintegrowanemu układowi elektronicznemu możliwa jest płynna i dokładna kontrola pracy układu hydraulicznego.
- Bezpośrednie działanie elementu sterującego umożliwia szybką reakcję zaworu na sygnały sterujące.
- Wysoka dokładność pozycjonowania dzięki wewnętrznemu wycofaniu pozycji suwaka, co minimalizuje straty i zwiększa powtarzalność pracy.
- Niezawodność i trwałość – specjalnie dobrane materiały oraz wytrzymałe uszczelnienia typu FKM zapewniają długą żywotność oraz odporność na agresywne media hydrauliczne.
Możliwości wykorzystania zaworu proporcjonalnego STW0196
Proporcjonalny zawór suwakowy STW0196 znajduje szerokie zastosowanie w:
- przemysłowych systemach hydraulicznych automatyki maszyn,
- inżynierii mechanicznej oraz produkcji automatycznych linii technologicznych,
- urządzeniach budowlanych i maszynach mobilnych,
- aplikacjach wymagających precyzyjnego sterowania siłownikami hydraulicznymi.
Montowany na płycie, z 4 przyłączami i 3 pozycjami suwaka, zawór gwarantuje elastyczność i łatwość integracji z istniejącymi instalacjami hydraulicznymi.
Nowoczesne sterowanie i komunikacja
Sterowanie elektryczne z układem elektronicznym pozwala na podłączenie zaworu do systemów sterowania PLC lub bezpośrednie zarządzanie przez interfejs CANBus DS – 408. Dzięki zasilaniu 24 VDC oraz intuicyjnemu podłączeniu przez 12-biegunowy wtyk przyrządowy według normy EN 175201-804, montaż i użytkowanie zaworu są szybkie i bezproblemowe.
Typowe zastosowania zaworu STW0196-1X/1V5-24CF6
- sterowanie ruchem siłowników i silników hydraulicznych,
- zastosowania wymagające dynamicznego i proporcjonalnego zarządzania przepływem,
- maszyny przemysłowe, systemy automatyki, linie produkcyjne,
- układy hydrauliczne o wysokich wymaganiach co do precyzji oraz bezpieczeństwa działania.
Solidna konstrukcja i kompatybilność z szeroką gamą cieczy roboczych, takich jak HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU i HFDR, sprawiają, że proporcjonalny zawór kierunkowy STW0196-1X/1V5-24CF6 sprawdzi się nawet w najbardziej wymagających warunkach przemysłowych.
