Wielkość nominalna 25, , Symbol E, , , , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- progresywnie
- Wewnętrzne doprowadzenie oleju sterującego, zewnętrzny kanał powrotny oleju sterującego
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | 4WRLD |
| Maks. ciśnienie robocze. [bar] | 280 |
| Maks. natężenie przepływu [l/min] | 1250 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 400 |
| Wielkość nominalna | 25 |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 12-biegunowy (11 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 12-biegunowy (11 + PE) wg EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V,Analogowe, wartość zadana 4 … 20 mA,Cyfrowe, PROFINET RT |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE;RoHS – Dyrektywa 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 18.58 |

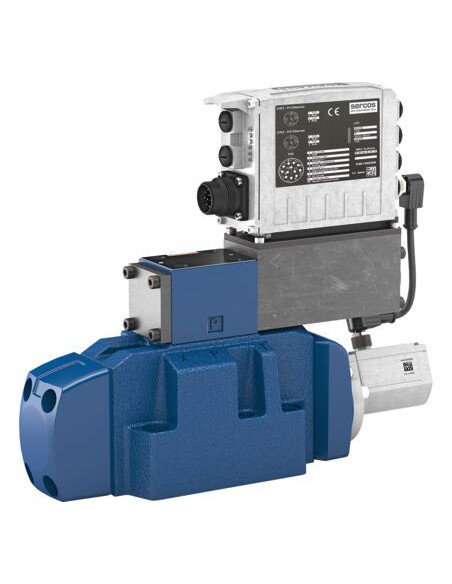

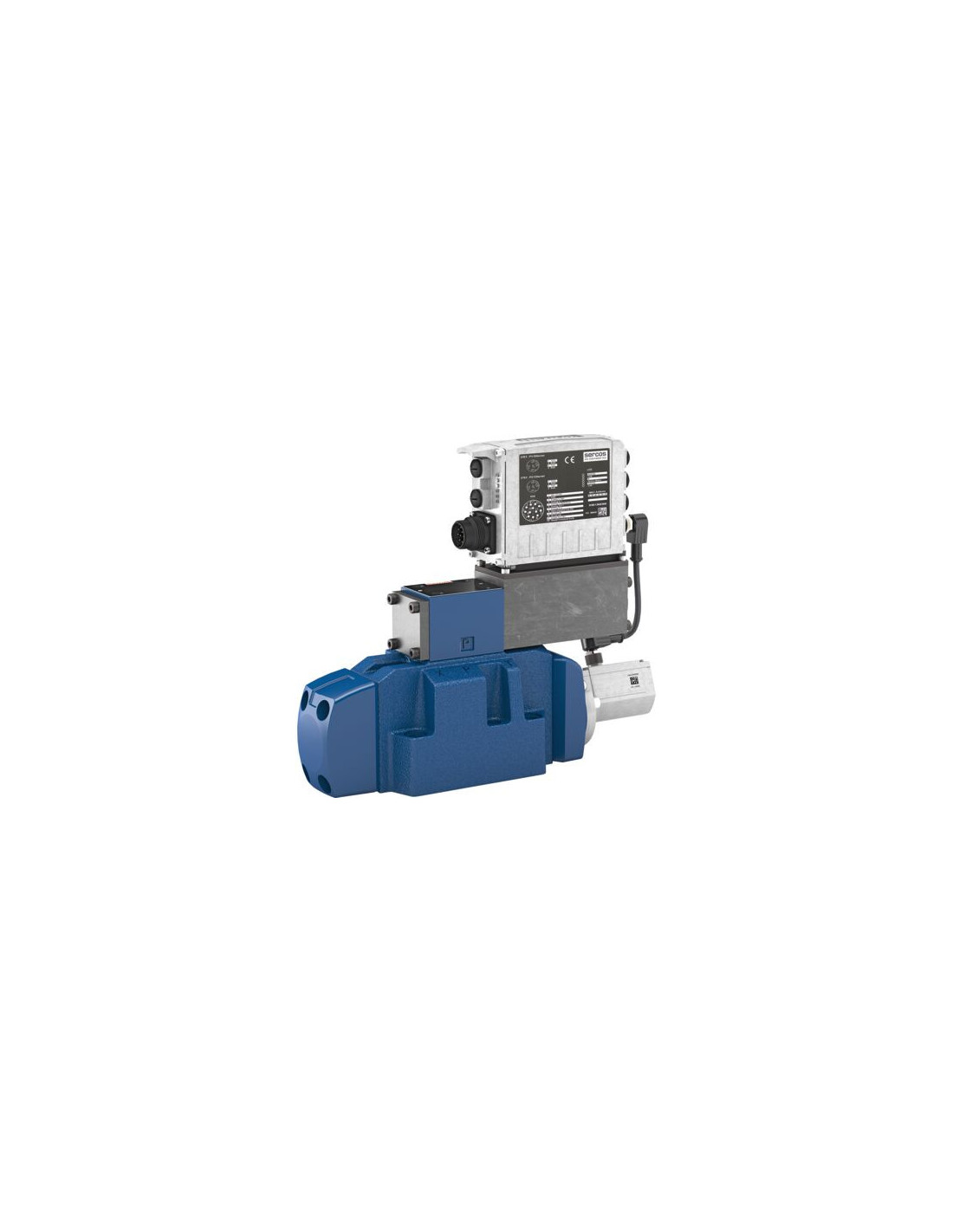

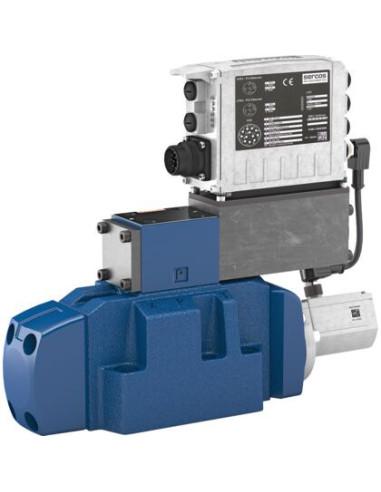

Proporcjonalny zawór kierunkowy 4WRLD25E350SJ-4X/MPY/24ND6T – zaawansowane sterowanie przepływem hydraulicznym
Proporcjonalny zawór kierunkowy 4WRLD25E350SJ-4X/MPY/24ND6T o wielkości nominalnej 25 to nowoczesne rozwiązanie dla wymagających aplikacji przemysłowych, operujących w szerokim zakresie mocy. Zawór ten umożliwia precyzyjną i niezawodną zmianę kierunku przepływu medium hydraulicznego, zachowując wysoką dokładność pozycjonowania dzięki wewnętrznemu mechanizmowi cofania pozycji suwaka.
Zastosowanie zaworu proporcjonalnego w systemach hydraulicznych
Proporcjonalny zawór kierunkowy znajduje zastosowanie w hydraulice siłowej w:
- nowoczesnych liniach produkcyjnych oraz systemach automatyki przemysłowej,
- maszynach przemysłu ciężkiego, takich jak prasy, wtryskarki oraz układy napędu i sterowania dźwigów,
- systemach precyzyjnego pozycjonowania siłowników hydraulicznych,
- układach dynamicznej regulacji prędkości oraz kierunku ruchu,
- systemach, gdzie wymagana jest szybka reakcja i wysoka powtarzalność pracy.
Zalety zaworu proporcjonalnego 4WRLD25E350SJ-4X/MPY/24ND6T
Główne atuty prezentowanego zaworu:
- Wysoka dokładność sterowania przepływem nawet przy zmiennych obciążeniach i warunkach pracy,
- Przemysłowa trwałość i odporność na intensywne użytkowanie dzięki solidnej konstrukcji i sprawdzonym materiałom,
- Sterowanie pośrednie – progresywne, które pozwala na precyzyjne dostosowanie przepływu do wymagań aplikacji,
- Wewnętrzne doprowadzenie oleju sterującego oraz zewnętrzny kanał powrotny zapewniają maksymalną wydajność,
- Zgodność z normą ISO 4401-08-08-0-05 oraz montaż na płycie umożliwiają integrację z szeroką gamą systemów hydraulicznych,
- Wsparcie dla komunikacji analogowej (±10 V, 4–20 mA) oraz cyfrowej (PROFINET RT) gwarantuje elastyczność w różnych środowiskach sterowania,
- Spełnienie wymagań dyrektyw CE oraz RoHS potwierdza zgodność z przepisami dotyczącymi bezpieczeństwa i ochrony środowiska.
Możliwości i typowe zastosowania proporcjonalnych zaworów kierunkowych
Urządzenie sprawdzi się w aplikacjach wymagających dokładnego zarządzania kierunkiem przepływu cieczy oraz płynnego sterowania siłownikami. Typowe zastosowania obejmują:
- Sterowanie precyzyjnymi ruchami maszyn oraz urządzeń podlegających skomplikowanym cyklom pracy,
- Automatyzację procesów przemysłowych, w których szybkie i stabilne przełączanie kierunków przepływu jest kluczowe,
- Hydraulikę pojazdów specjalnych oraz maszyn budowlanych, gdzie niezawodność i bezpieczeństwo są istotne,
- Modernizację i rozbudowę istniejących instalacji hydraulicznych o nowoczesne rozwiązania sterujące.
Proporcjonalny zawór kierunkowy 4WRLD25E350SJ-4X/MPY/24ND6T to solidny wybór dla osób oczekujących zwiększenia wydajności, precyzji i niezawodności w nowoczesnych instalacjach hydraulicznych.
