Wielkość nominalna 27, , Symbol E, , Elektryczny ze zintegrowaną elektroniką magistrali polowej, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | 4WRLF |
| Maks. ciśnienie robocze. [bar] | 270 |
| Maks. natężenie przepływu [l/min] | 1850 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 600 |
| Wielkość nominalna | 27 |
| Rodzaj sterowania | Elektryczny ze zintegrowaną elektroniką magistrali polowej |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Cyfrowe, PROFINET RT |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE;RoHS – Dyrektywa 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 20.78 |

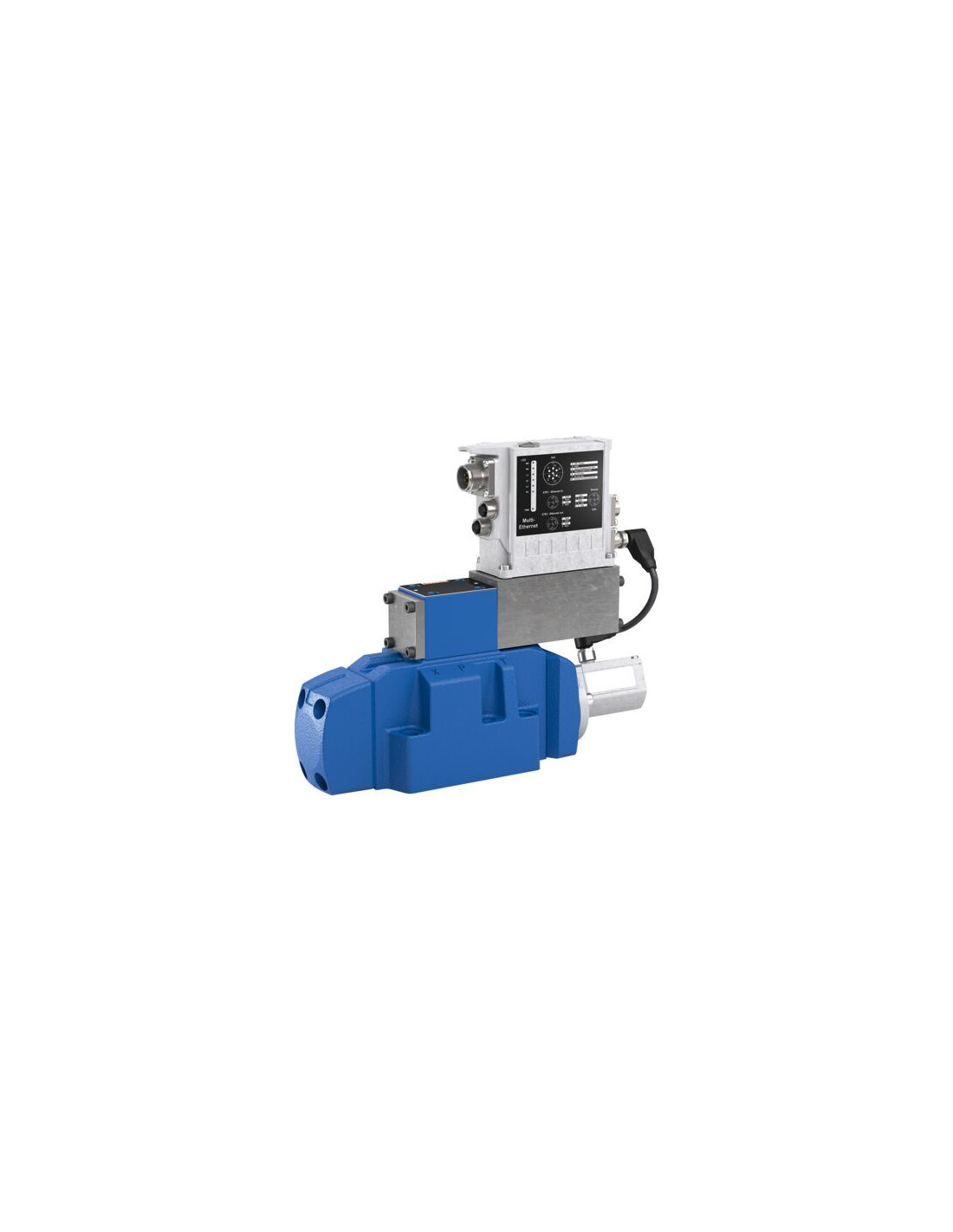

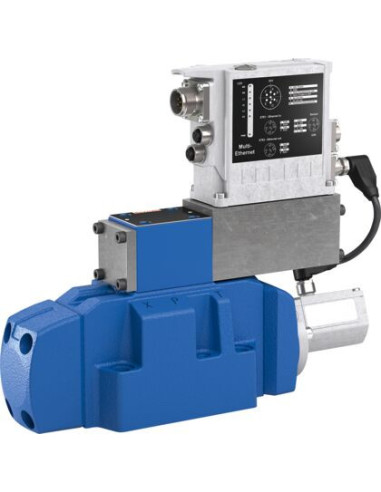

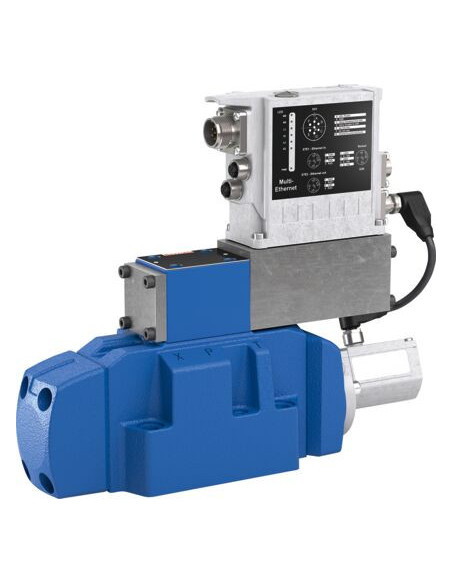

Proporcjonalny zawór kierunkowy hydrauliczny 4WRLF27E600LJ-4X/MXY00/24ND90 – R901550569
Proporcjonalny zawór kierunkowy 4WRLF27E600LJ-4X/MXY00/24ND90 to zaawansowane rozwiązanie dla systemów hydrauliki siłowej, które spełnia najwyższe standardy automatyki przemysłowej. Wyposażony w zintegrowaną elektronikę magistrali polowej oraz możliwość cyfrowej komunikacji (PROFINET RT), zapewnia precyzyjną i stabilną regulację kierunku przepływu oleju hydraulicznego.
Najważniejsze zalety zaworu proporcjonalnego 4WRLF27E600LJ
- Precyzyjna regulacja przepływu – dzięki liniowej charakterystyce sterowania oraz zastosowaniu wewnętrznego wycofania pozycji suwaka.
- Wysokie parametry pracy – obsługuje maksymalne ciśnienie robocze do 270 bar i wydajność dochodzącą do 1850 l/min.
- Kompatybilność z nowoczesnymi systemami automatyki – dzięki zintegrowanej elektronice oraz obsłudze komunikacji cyfrowej PROFINET RT.
- Wszechstronność zastosowania – możliwy do stosowania z różnymi cieczami hydraulicznymi typu HL, HLP, HLPD, HVLP, HVLPD i HFC.
- Solidna konstrukcja – montaż na płycie oraz obudowa dostosowana do warunków przemysłowych, co zapewnia trwałość i bezpieczeństwo eksploatacji.
Zastosowanie proporcjonalnego zaworu kierunkowego
Proporcjonalny zawór kierunkowy 4WRLF27E600LJ doskonale sprawdza się w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest precyzyjna kontrola kierunku i natężenia przepływu cieczy hydraulicznej. Typowe zastosowania obejmują linie produkcyjne, prasy hydrauliczne, maszyny budowlane, systemy automatyzacji procesów oraz urządzenia transportu technologicznego. Dzięki wysoce niezawodnemu mechanizmowi oraz możliwości cyfrowego sterowania, zawór znajduje zastosowanie także w branżach wymagających maksymalnej dokładności i powtarzalności ruchów siłowników.
Kluczowe cechy techniczne i budowa
- Wielkość nominalna: 27
- Zawór suwakowy ze sterowaniem pośrednim
- Montaż na płycie – zgodnie z normą ISO 4401-08-08-0-05
- Elektroniczne sterowanie zintegrowane – 24 VDC, wtyczka 7-biegunowa (6 + PE) zgodnie z EN 175201-804
- Wysoka odporność na przeciążenia i trwałość.
4WRLF27E600LJ-4X/MXY00/24ND90 to oferta dla inwestorów, którzy poszukują niezawodnych komponentów do przemysłowych układów hydraulicznych, gwarantujących nieprzerwaną pracę oraz wysoką efektywność nawet w trudnych warunkach eksploatacyjnych.
