Wielkość nominalna 40, Symbol S, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór do wbudowania
- Ze sterowaniem pośrednim
- Liniowy z progresywnym zakresem dokładnego sterowania
Dane techniczne
| Schemat przyłączy | ISO 7368-10-7-1-16 |
| Rodzina produktów | 2WRC../H |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 4300 |
| Symbol graficzny suwaka | Symbol S |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 1400 |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 15.5 |

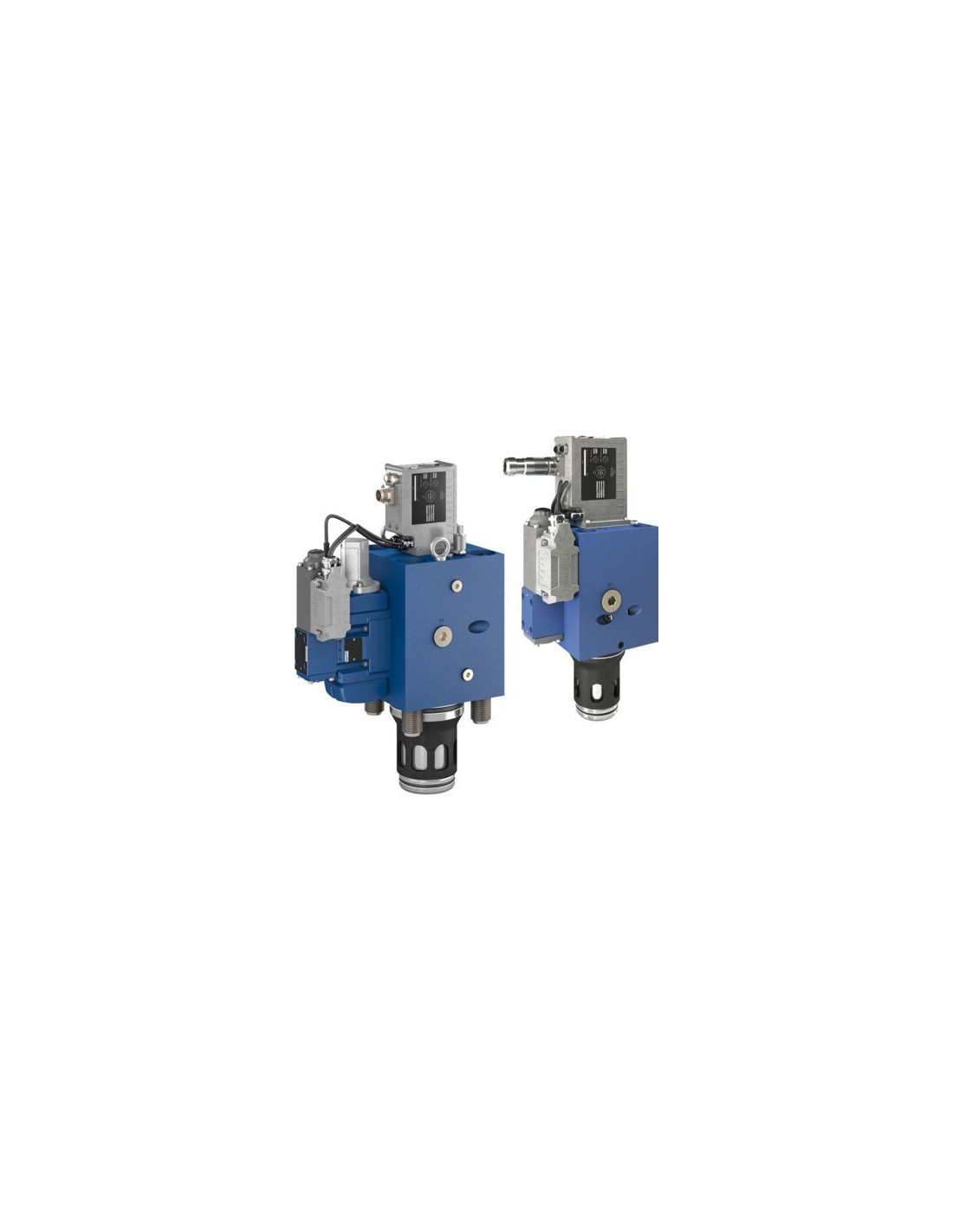

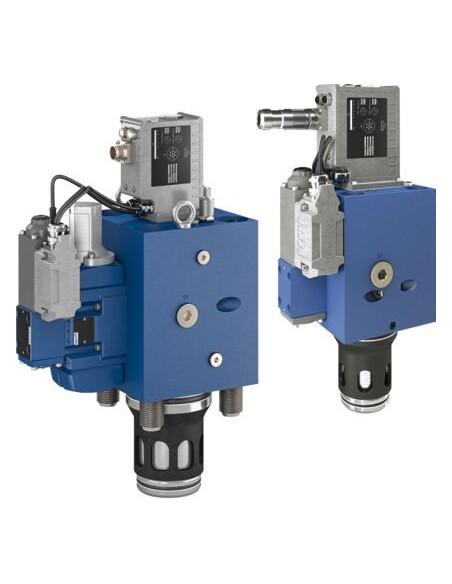

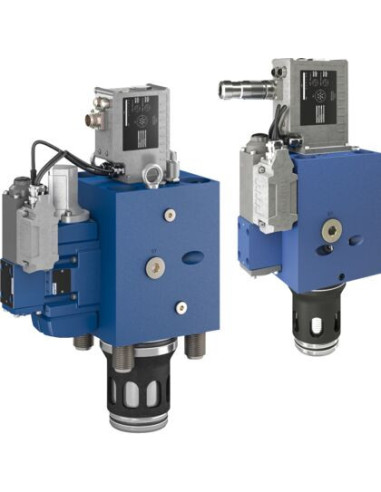

Proporcjonalny zawór kierunkowy 2WRCE40S1K4R-4X/H420MK/24A1-182 – R901455082
Proporcjonalny zawór kierunkowy 2WRCE40S1K4R-4X/H420MK/24A1-182 to komponent hydrauliczny wysokiej klasy, który znajduje szerokie zastosowanie w nowoczesnych systemach hydraulicznych, wymagających dokładnej kontroli przepływu, niezawodności oraz wysokiej wydajności. Zawór został zaprojektowany z myślą o instalacjach przemysłowych działających w trudnych warunkach, gdzie kluczowe znaczenie ma precyzja oraz bezpieczeństwo eksploatacji.
Zalety i cechy zaworu proporcjonalnego 2WRCE40S1K4R-4X/H420MK/24A1-182
- Wysoka dokładność – dzięki zastosowaniu liniowego, progresywnego zakresu sterowania oraz wewnętrznemu wycofaniu pozycji suwaka, zawór umożliwia precyzyjną regulację kierunku oraz natężenia przepływu cieczy hydraulicznej zgodnie z wymaganiami danego procesu.
- Wysoka wydajność przepływu – możliwość pracy przy maksymalnym natężeniu przepływu do 4300 l/min pozwala na jego zastosowanie w dużych i mocno obciążonych układach.
- Wytrzymałość na wysokie ciśnienia – maksymalne ciśnienie robocze wynosi 420 bar, co позволяет pracować w wymagających instalacjach hydrauliki siłowej.
- Nowoczesna elektronika – zintegrowany układ elektroniczny umożliwia precyzyjne sterowanie elektryczne oraz łatwą integrację z systemami automatyki przemysłowej.
- Różnorodność cieczy roboczych – zawór jest kompatybilny z szeroką gamą cieczy hydraulicznych, w tym olejami mineralnymi oraz specjalistycznymi cieczami trudno zapalnymi.
- Montaż i integracja – zawór do wbudowania, zgodny ze standardem ISO 7368, zapewnia prostą integrację z układami hydraulicznymi w specjalistycznych maszynach przemysłowych.
Zastosowania przemysłowego zaworu hydraulicznego 2WRCE40S1K4R-4X/H420MK/24A1-182
Ten model zaworu jest szeroko wykorzystywany w:
- układach sterowania maszyn budowlanych
- maszynach i liniach produkcyjnych w przemyśle ciężkim
- hydraulice mobilnej oraz systemach automatyzacji procesów
- nowoczesnych prasach hydraulicznych i formach wtryskowych
- instalacjach wymagających płynnego sterowania dużymi siłami i przepływami
Najważniejsze parametry techniczne oraz certyfikaty
Proporcjonalny zawór kierunkowy wykonany jest w wielkości nominalnej 40. Zastosowanie wysokiej jakości uszczelnień NBR oraz certyfikaty CE i zgodność z dyrektywą RoHS gwarantują niezawodność i kompatybilność elektromagnetyczną zgodną z aktualnymi normami przemysłowymi. Zawór wyposażono w analogowe sterowanie sygnałem 0…10 V oraz napięcie zasilania 24 VDC.
Montaż zaworu i kompatybilność
Produkt przeznaczony jest do montażu w układach wymagających średnich oraz wysokich przepływów, zapewniając pewność działania w trudnych warunkach eksploatacyjnych. Jest zalecany do instalacji w zaawansowanych układach hydrauliki siłowej, automatyce przemysłowej, a także jako element modernizacyjny w istniejących systemach.
