Wielkość nominalna 50, Symbol S, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór do wbudowania
- Ze sterowaniem pośrednim
- Liniowo
Dane techniczne
| Schemat przyłączy | ISO 7368-11-9-1-16 |
| Rodzina produktów | 2WRC../H |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 6600 |
| Symbol graficzny suwaka | Symbol S |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 2700 |
| Wielkość nominalna | 50 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 27 |

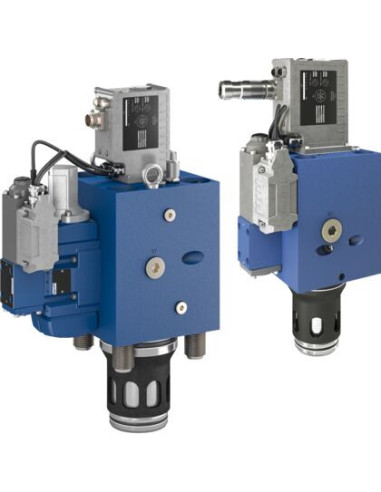

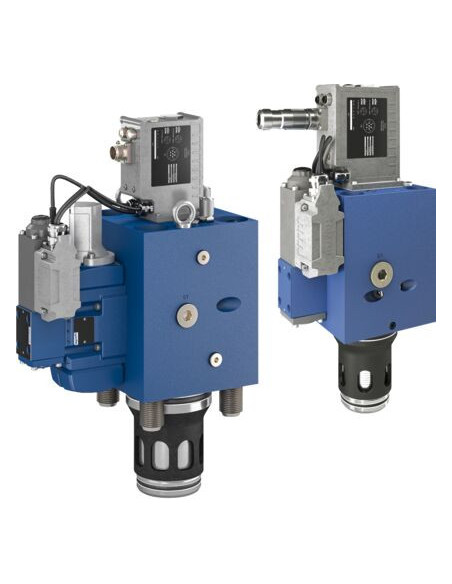

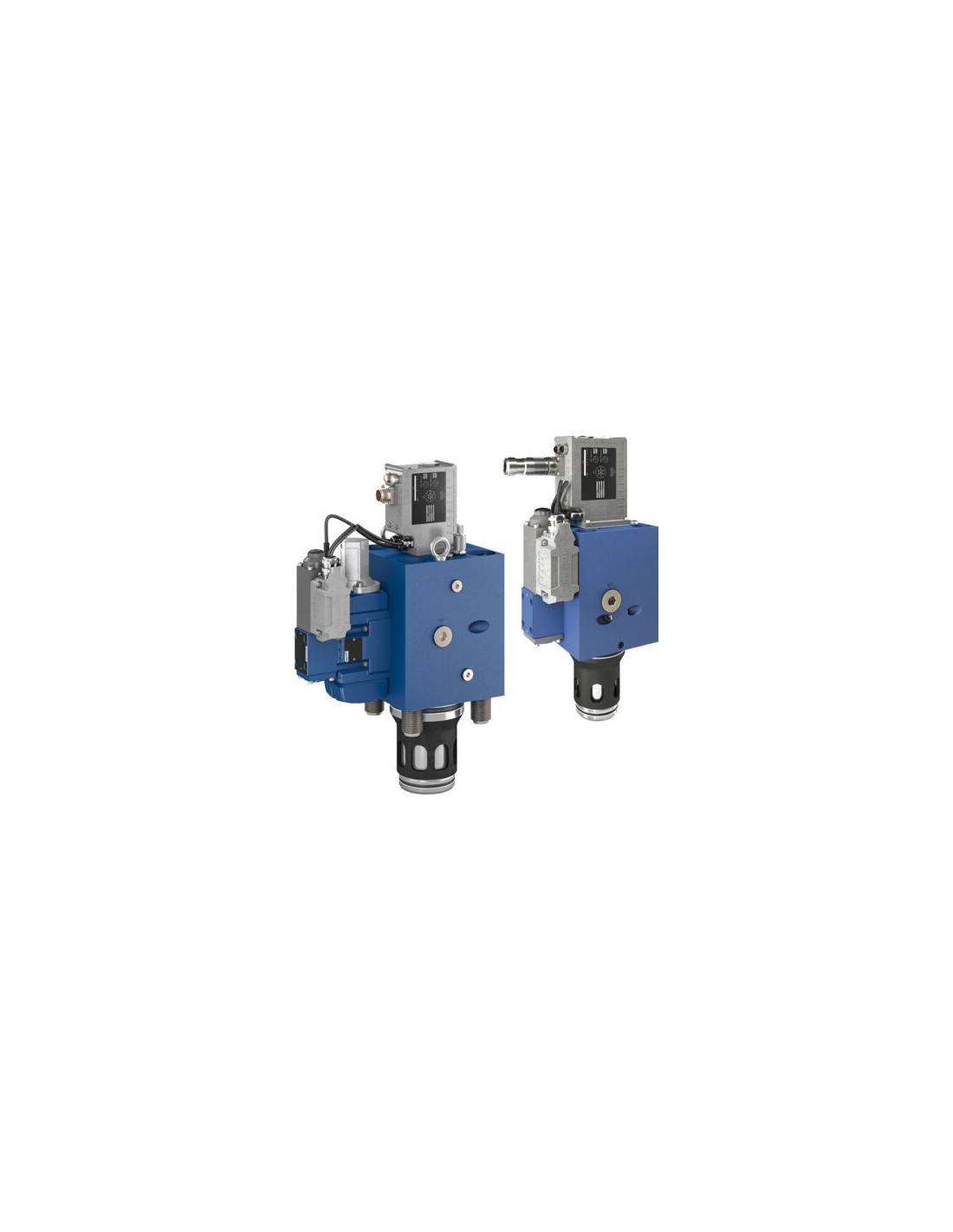

Proporcjonalny zawór kierunkowy hydrauliczny 2WRCE50S2K7L-4X/H420MK/24A1 – R901471260
Proporcjonalny zawór kierunkowy 2WRCE50S2K7L-4X/H420MK/24A1 to zaawansowane urządzenie hydrauliczne, które zostało zaprojektowane do precyzyjnego sterowania przepływem cieczy w systemach o wysokiej mocy. Dzięki solidnej konstrukcji, zintegrowanemu układowi elektronicznemu oraz dużym możliwościom regulacyjnym, zawór gwarantuje niezawodną i dokładną pracę nawet w najbardziej wymagających aplikacjach przemysłowych.
Przemysłowy zawór hydrauliczny tego typu znajduje zastosowanie w nowoczesnych układach hydrauliki siłowej, gdzie niezbędna jest płynna i proporcjonalna regulacja kierunku przepływu oleju hydraulicznego. Urządzenie przeznaczone jest do montażu w blokach hydraulicznych zgodnie z normą ISO 7368, co ułatwia integrację w istniejących instalacjach.
Zalety proporcjonalnego zaworu kierunkowego 2WRCE50S2K7L-4X/H420MK/24A1
- Bardzo wysoka precyzja sterowania – dzięki wewnętrznemu elektronicznemu sprzężeniu zwrotnemu pozycji suwaka
- Możliwość pracy przy wysokich ciśnieniach – maksymalne dopuszczalne ciśnienie robocze wynosi aż 420 barów
- Wysoka wydajność przepływowa – maksymalny przepływ do 6600 l/min
- Elektryczne sterowanie zintegrowane – prosty montaż i szybka konfiguracja dzięki 7-biegunowemu przyłączu elektrycznemu
- Zgodność z normami przemysłowymi – kompatybilność elektromagnetyczna (CE) oraz zgodność z dyrektywą RoHS
- Uniwersalność – możliwość stosowania różnego rodzaju płynów hydraulicznych (mineralnych, syntetycznych oraz wodorozcieńczalnych)
Typowe zastosowania zaworu 2WRCE50S2K7L-4X/H420MK/24A1
Zawór 2WRCE50S2K7L-4X/H420MK/24A1 jest szeroko wykorzystywany w przemyśle ciężkim, m.in.:
- Automatyzacja procesów przemysłowych – regulacja ruchu maszyn i stołów roboczych
- Hydrauliczne układy napędowe – precyzyjne sterowanie siłownikami i silnikami hydraulicznymi
- Maszyny budowlane, górnicze oraz hutnicze
- Linie produkcyjne – zaawansowane rozwiązania dla produkcji seryjnej
- Systemy testowe i badawcze – gdzie wymagana jest najwyższa dokładność przebiegu ciśnienia i przepływu
Możliwości sterowania oraz integracja z systemami
Dzięki analogowemu sterowaniu o zakresie sygnału 0–10 V, zawór może być łatwo zintegrowany z większością sterowników przemysłowych i systemów automatyki. Nowoczesny układ elektroniczny ogranicza wpływ zakłóceń i gwarantuje powtarzalność działania w różnych warunkach eksploatacyjnych.
Wysoka jakość wykonania, niezawodność oraz zgodność z europejskimi normami sprawiają, że zawór 2WRCE50S2K7L-4X/H420MK/24A1 to doskonały wybór dla wymagających aplikacji przemysłowych, w których kluczowe są precyzja działania, wytrzymałość i bezpieczeństwo eksploatacji.
