Wielkość nominalna 35, , Symbol E, , , , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne, kanał powrotny oleju sterującego wewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-10-09-0-05 |
| Rodzina produktów | 4WRLD |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 4700 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 1500 |
| Wielkość nominalna | 35 |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 12-biegunowy (11 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 12-biegunowy (11 + PE) wg EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V,Analogowe, wartość zadana 4 … 20 mA,Cyfrowe, PROFINET RT |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE;RoHS – Dyrektywa 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 79 |

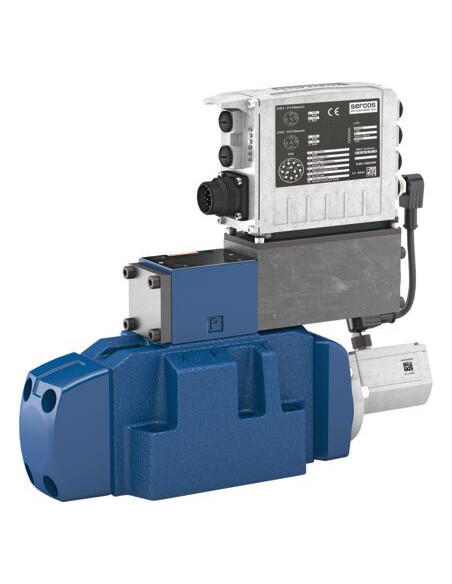

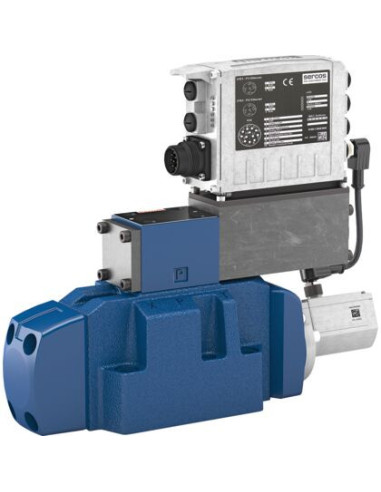

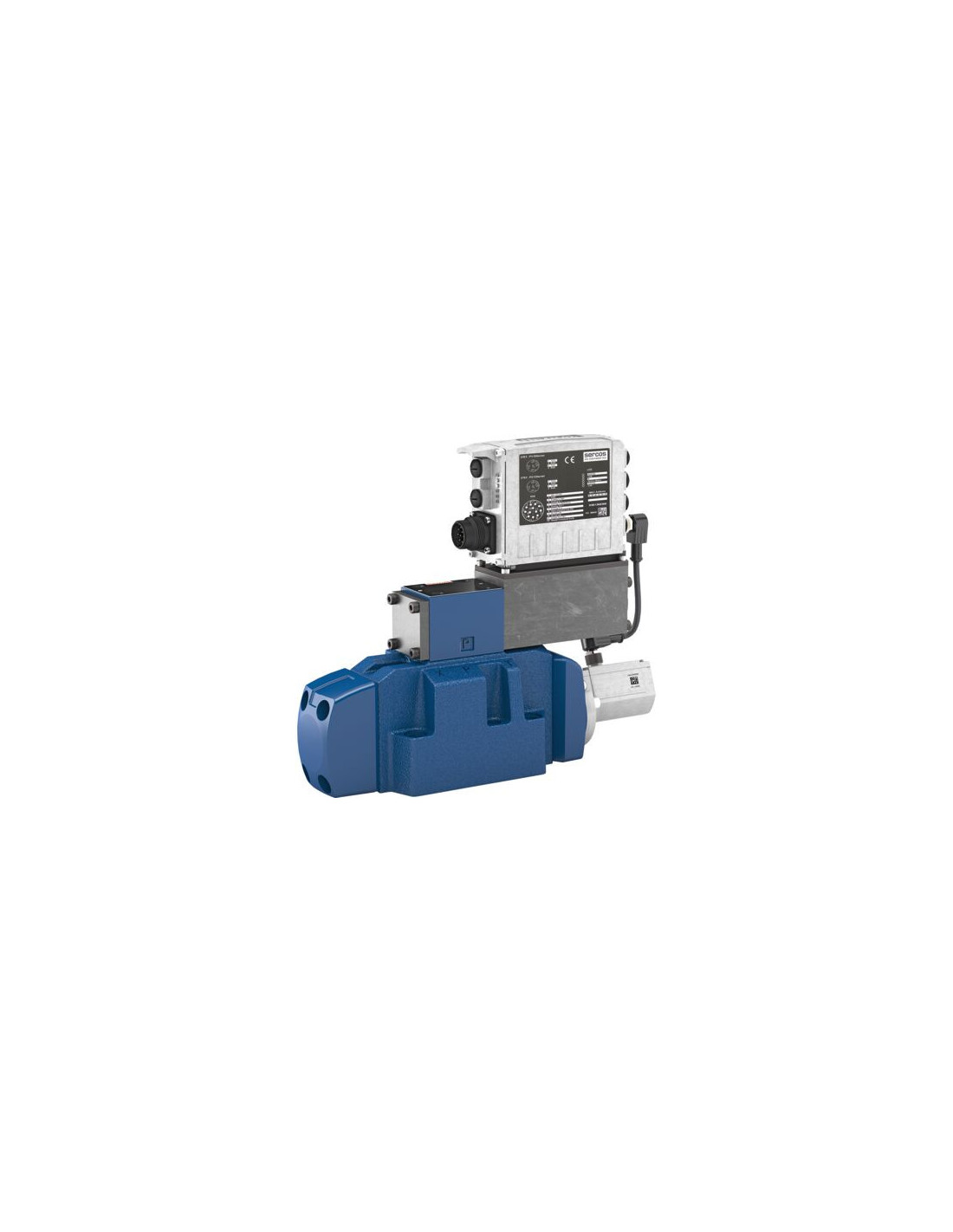

Proporcjonalny zawór kierunkowy hydrauliczny 4WRLD35E1000LJ-4X/MXT/24ND6T – precyzyjna regulacja przepływu
Proporcjonalny zawór kierunkowy 4WRLD35E1000LJ-4X/MXT/24ND6T (kod produktu: R901471735) to zaawansowany element hydrauliczny zaprojektowany do zastosowań w wymagających układach przemysłowych. Dzięki wysokiej wydajności i precyzji sterowania doskonale sprawdza się w aplikacjach wymagających niezawodnej regulacji przepływu medium hydraulicznego oraz kontroli kierunku ruchu siłowników.
Zastosowanie i możliwości wykorzystania zaworu 4WRLD35E1000LJ-4X/MXT/24ND6T
Zawór suwakowy proporcjonalny tej klasy ma szerokie zastosowanie w:
- Układach hydraulicznych maszyn przemysłowych, takich jak prasy hydrauliczne, maszyny wtryskowe, linie produkcyjne oraz urządzenia transportu bliskiego.
- Automatyzacji procesów – precyzyjne sterowanie ruchem pozwala na realizację zaawansowanych algorytmów pozycjonowania.
- Systemach energetycznych, gdzie wymagana jest wysoka wydajność i pewność działania w trudnych warunkach.
- Mobilnych maszynach roboczych – wszędzie tam, gdzie kluczowe jest niezawodne sterowanie dużymi siłami i momentami.
Najważniejsze zalety zaworu proporcjonalnego 4WRLD serii E
- Wysoka precyzja regulacji – dzięki sterowaniu liniowemu i wewnętrznemu pozycjonowaniu suwaka.
- Bezpieczna i niezawodna konstrukcja – sterowanie pośrednie oraz zewnętrzne doprowadzenie oleju sterującego minimalizują ryzyko awarii.
- Możliwość komunikacji cyfrowej – obsługuje standard PROFINET RT oraz sygnały analogowe (±10 V, 4–20 mA).
- Odporność na ekstremalne warunki pracy – maksymalne ciśnienie robocze do 350 bar, szeroka gama akceptowanych cieczy hydraulicznych.
- Uniwersalność montażu – mocowanie na płycie zgodnie z normą ISO 4401-10-09-0-05.
Budowa i cechy techniczne zaworu proporcjonalnego 4WRLD35E1000LJ-4X/MXT/24ND6T
Wielkość nominalna 35 oraz imponująca przepustowość (do 4700 l/min) pozwalają na wykorzystanie zaworu w najbardziej wymagających aplikacjach przemysłowych. Budowa suwakowa z trzema pozycjami umożliwia elastyczną pracę oraz szybkie dostosowanie do bieżących potrzeb układu.
- Sterowanie elektrohydrauliczne przy napięciu 24 VDC.
- Wytrzymała obudowa i certyfikowane uszczelnienia (NBR) gwarantują długą żywotność nawet w intensywnych warunkach pracy.
- Zgodność z wymaganiami CE i RoHS zapewnia bezpieczeństwo użytkowania oraz zgodność z dyrektywami europejskimi.
Proporcjonalny zawór kierunkowy 4WRLD35E1000LJ-4X/MXT/24ND6T to profesjonalne rozwiązanie dla osób oczekujących maksymalnej niezawodności, precyzyjnej regulacji przepływu i szerokich możliwości sterowania w zaawansowanych układach hydrauliki siłowej.
