Wielkość nominalna 32, Symbol A0E, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Ze sterowaniem pośrednim
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ciśnienie otwarcia 0 barów
- Bez przekrycia
- Stosunek powierzchni 50%
- Powierzchnia pierścieniowa B=50%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 1500 |
| Symbol graficzny suwaka | Symbol A0E |
| Typ przyłączenia | Zawór do wbudowania |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 0.94 |

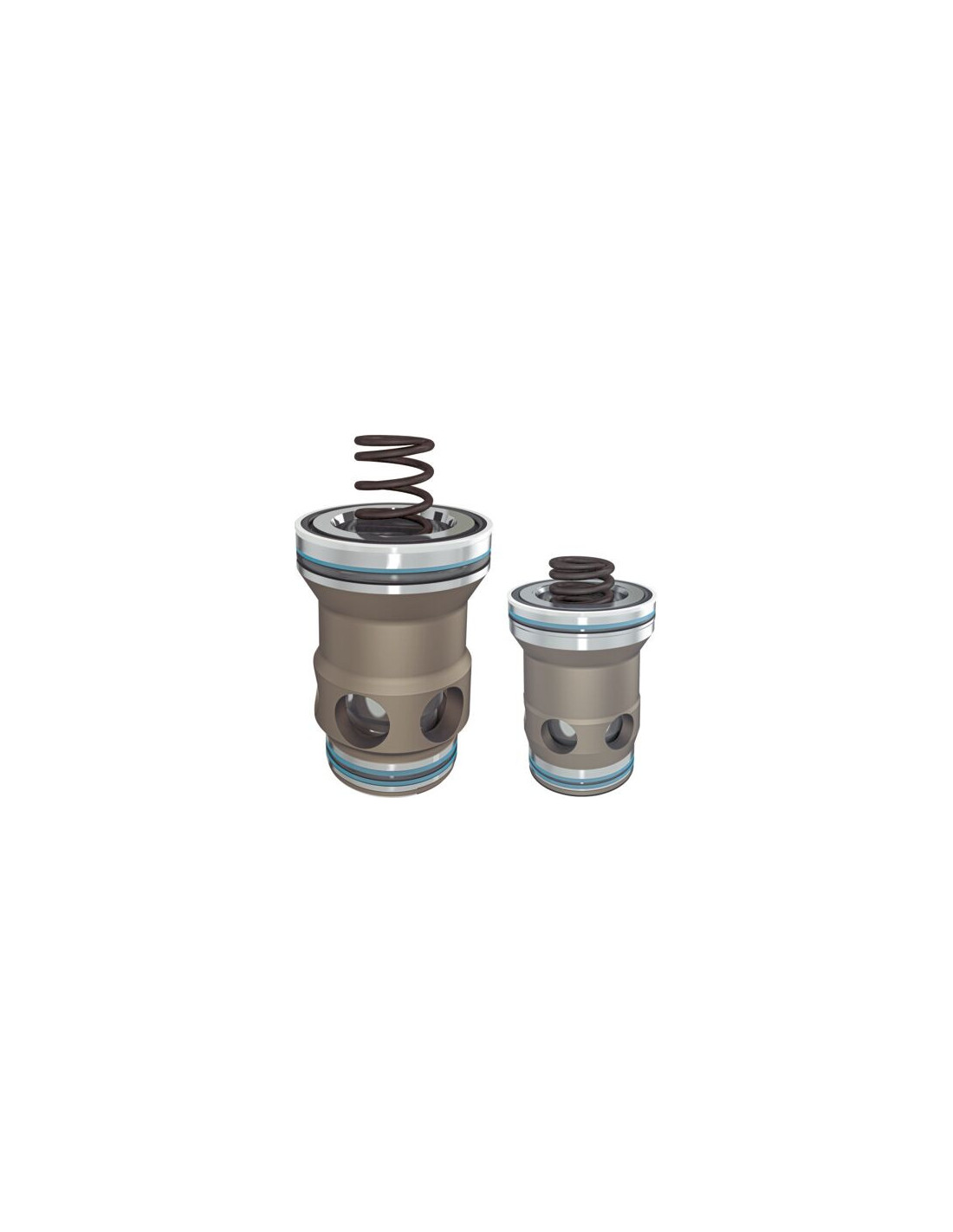

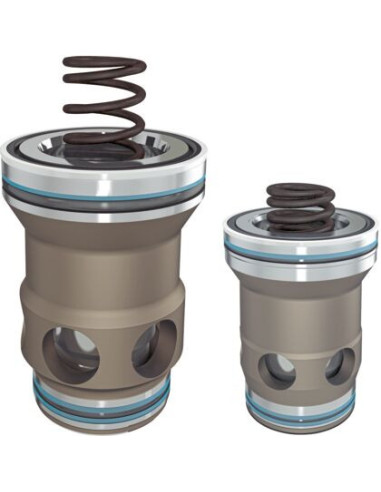

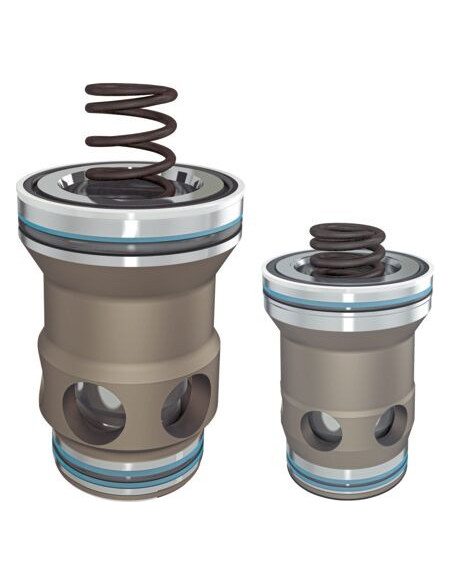

Zawór logiczny nabojowy LC32A00E7X R900912586 – kluczowy element układów hydraulicznych
Zawór logiczny nabojowy LC32A00E7X, oznaczony symbolem A0E i kodem produktu R900912586, to zaawansowany element hydrauliczny przeznaczony do wysokowydajnych zastosowań przemysłowych. Charakteryzuje się sterowaniem hydraulicznym, co umożliwia niezawodne kierowanie przepływem oleju w układach o dużych wymaganiach procesowych.
Zalety zaworu logicznego LC32A00E7X
- Wysoka odporność na ciśnienie robocze – do 420 barów
- Bardzo duża wydajność przepływu – do 1500 l/min
- Brak przekrycia – błyskawiczna reakcja na sygnał sterujący
- Ciśnienie otwarcia 0 barów – szybkie przejście do stanu pracy
- Wysoka niezawodność dzięki konstrukcji gniazdowej
- Trwałe uszczelnienia NBR – długa żywotność przy różnorodnych cieczach hydraulicznych
- Uniwersalność montażu – interfejs ISO 7368
- Dedykowany do cieczy HL, HLP, HLPD, HVLP, HVLPD, HFC
Typowe zastosowania zaworów logicznych hydraulicznych
Zawory logiczne nabojowe o nominalnej wielkości 32, takie jak LC32A00E7X, są powszechnie stosowane w układach napędu hydraulicznego wszędzie tam, gdzie wymagana jest błyskawiczna i powtarzalna zmiana kierunku przepływu oleju. Dzięki solidnej konstrukcji znajdują zastosowanie m.in. w:
- przemysłowych prasach hydraulicznych
- układach automatyki przemysłowej
- systemach zasilania maszyn budowlanych i górniczych
- liniowych i rotacyjnych napędach hydraulicznych
- zaawansowanych systemach sterowania ruchem
Możliwości i sposób działania
Zawór LC32A00E7X działa na zasadzie bezpośredniego sterowania przepływem oleju według określonego symbolu hydraulicznego (symbol A0E). Sterowanie pośrednie oraz stosunek powierzchni pierścieniowej B=50% zapewniają precyzję pracy niezależnie od natężenia przepływu oraz rodzaju cieczy roboczej.
Konstrukcja cartridge (nabojowa) umożliwia łatwą zabudowę w standardowych gniazdach zgodnych z normą ISO 7368, zapewniając wysoką elastyczność projektową i serwisową.
