Wielkość nominalna 63, Symbol A0D, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Ze sterowaniem pośrednim
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ciśnienie otwarcia 0 barów
- Ze przekryciem
- Stosunek powierzchni 50%
- Powierzchnia pierścieniowa B=50%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 5000 |
| Symbol graficzny suwaka | Symbol A0D |
| Typ przyłączenia | Zawór do wbudowania |
| Wielkość nominalna | 63 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.5 |

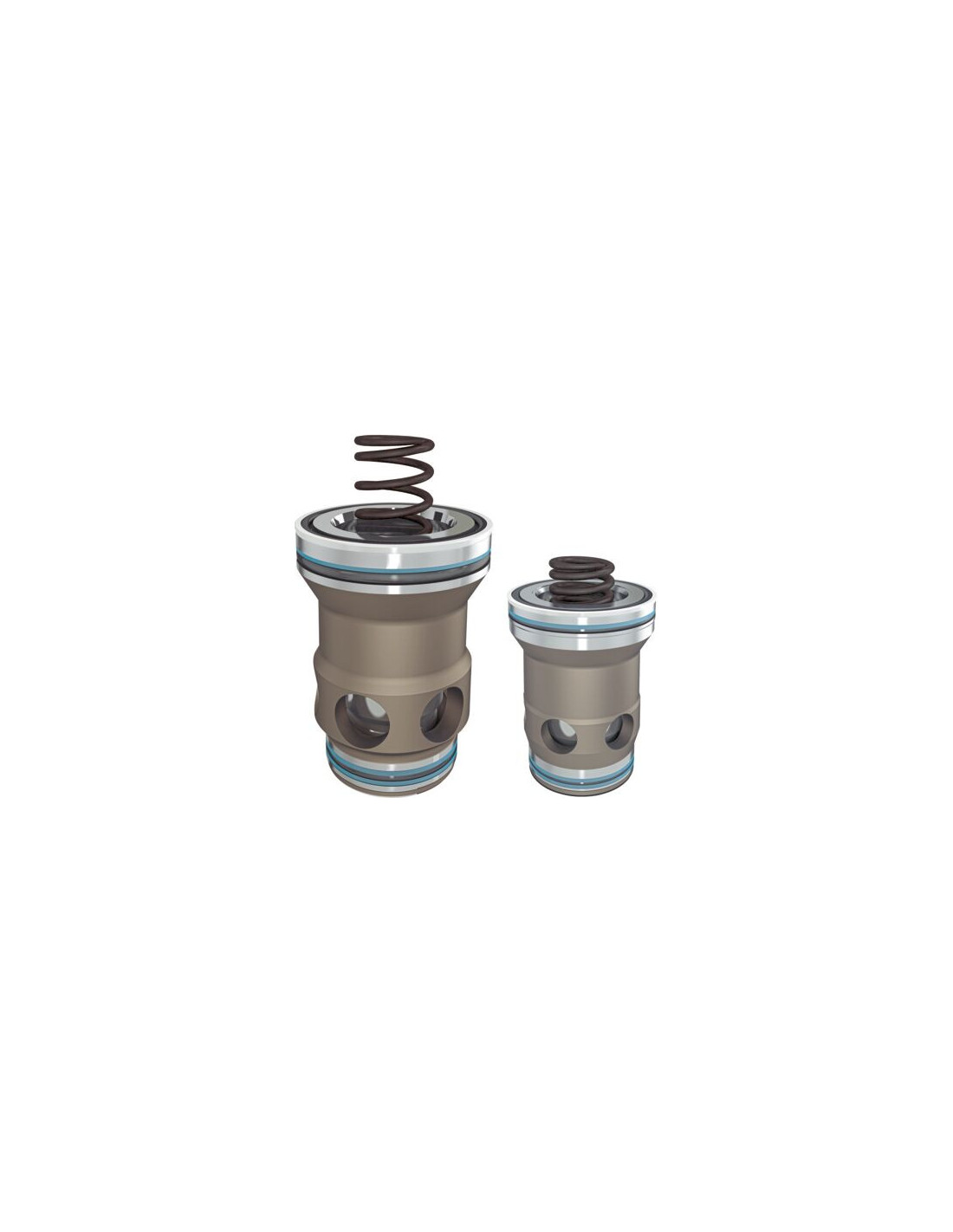

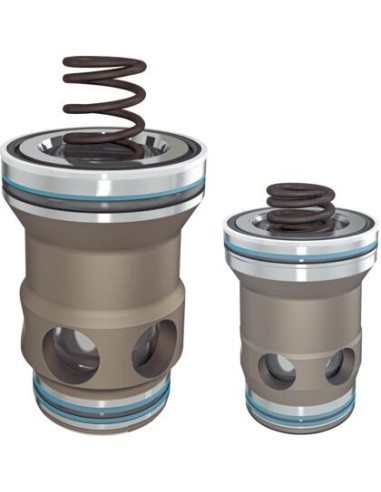

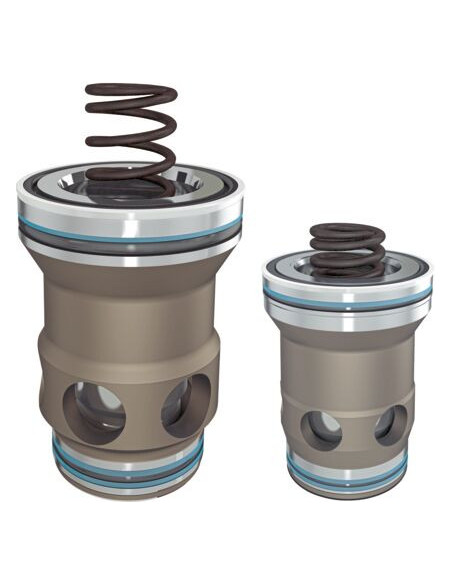

Zawór logiczny nabojowy LC63A00D7X – kluczowy element układów hydrauliki przemysłowej
Zawór logiczny nabojowy LC63A00D7X (Kod produktu: R901137263) to zaawansowany komponent przeznaczony do zastosowań w wymagających instalacjach hydraulicznych. Wersja o wielkości nominalnej 63 oraz symbolu A0D została zaprojektowana z myślą o niezawodnym sterowaniu przepływem oleju hydraulicznego, gwarantując wysoką efektywność i bezpieczeństwo pracy urządzeń przemysłowych.
Zalety zaworu logicznego LC63A00D7X
- Wysoka wydajność – maksymalne natężenie przepływu do 5000 l/min oraz maksymalne ciśnienie robocze 420 bar umożliwiają zastosowanie w najbardziej wymagających układach.
- Hydrauliczne sterowanie pośrednie zapewnia precyzyjną kontrolę nad kierunkiem przepływu medium.
- Uniwersalność pracy – kompatybilność z szeroką gamą cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Brak ciśnienia otwarcia – umożliwia szybkie i pełne otwarcie zaworu już przy minimalnym ciśnieniu.
- Wytrzymała konstrukcja ze specjalnie zaprojektowanym pokryciem oraz wysokogatunkowymi uszczelnieniami NBR podnosi żywotność eksploatacyjną.
- Łatwy montaż dzięki znormalizowanemu schematowi przyłączy ISO 7368.
Typowe zastosowania zaworów logicznych nabojowych
Zawory logiczne nabojowe, takie jak LC63A00D7X, są nieodzownym elementem układów hydrauliki siłowej w wielu gałęziach przemysłu. Idealnie sprawdzają się w:
- Prasach hydraulicznych
- Maszynach budowlanych i górniczych
- Systemach automatyki przemysłowej
- Układach z centralnym sterowaniem przepływu i ciśnienia cieczy
- Instalacjach wymagających szybkiej i niezawodnej zmiany kierunku przepływu oleju
Konstrukcja i funkcjonalność zaworu LC63A00D7X
Zawór nabojowy LC63A00D7X wykorzystuje zasadę działania zaworu gniazdowego ze sterowaniem hydraulicznym. Oferuje dwa przyłącza oraz dwie pozycje suwaka, co umożliwia jego efektywne zastosowanie w projektach wymagających szybkiej zmiany kierunku przepływu oraz wysokiego natężenia przepływu. Zastosowanie powierzchni pierścieniowej B=50% korzystnie wpływa na wytrzymałość i właściwości dynamiczne zaworu.
To rozwiązanie przeznaczone do zintegrowanego montażu umożliwia bezpieczne użytkowanie nawet w najbardziej wymagających aplikacjach. Odpowiednia masa (6,5 kg) świadczy o solidnej i trwałej konstrukcji.
