Wielkość nominalna 6, Symbol D, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../E |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 1.45 |

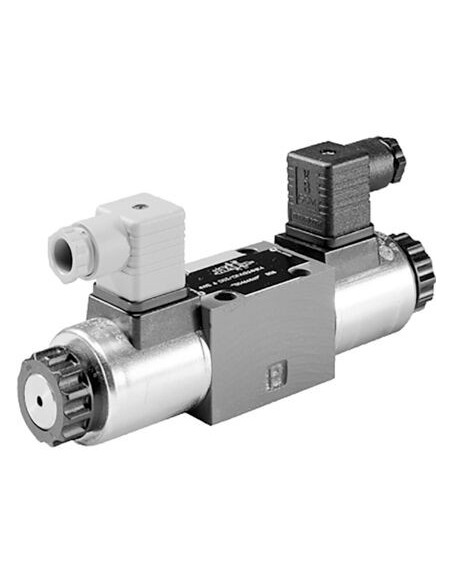

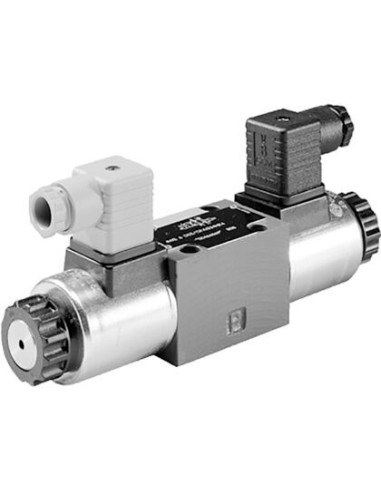

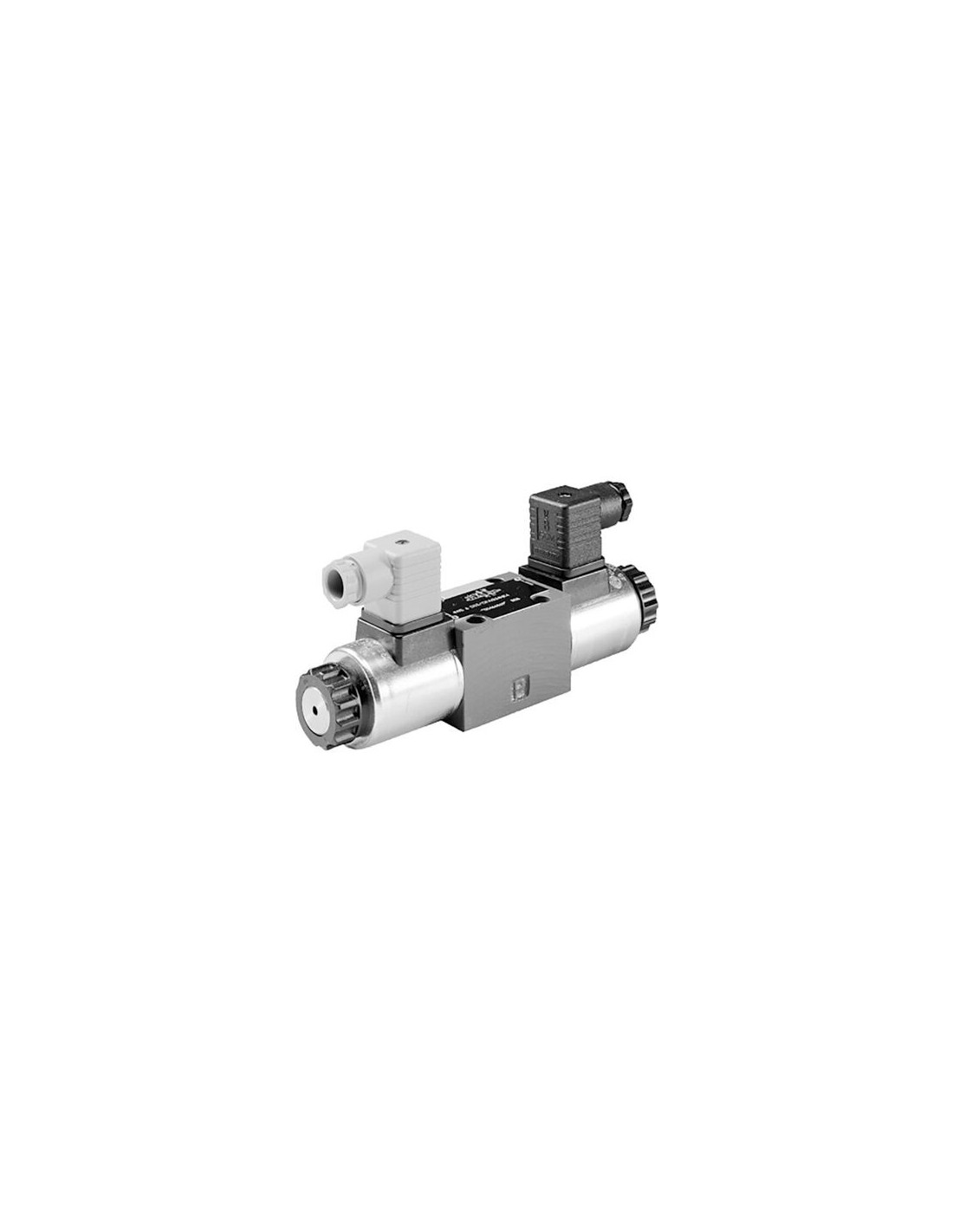

Zawór suwakowy hydrauliczny 4WE6D6X/EG24N9K4SO407 – profesjonalna kontrola przepływu
Kierunkowy zawór suwakowy 4WE6D6X/EG24N9K4SO407 to wysokiej jakości komponent hydrauliczny, znajdujący zastosowanie w różnorodnych układach automatyki przemysłowej oraz maszynach hydraulicznych wymagających precyzyjnego sterowania kierunkiem przepływu oleju. Układ posiada sterowanie elektromagnetyczne, co umożliwia szybkie i niezawodne przełączanie pozycji suwaka, zapewniając bezpieczną oraz efektywną pracę urządzeń hydraulicznych.
Typowe zastosowania zaworów suwakowych hydraulicznych
Zawory suwakowe serii 4WE6 są powszechnie wykorzystywane w:
- Maszynach przemysłowych – do zaawansowanego sterowania ruchem siłowników i silników hydraulicznych.
- Systemach automatyki – do precyzyjnej kontroli przepływu w liniach produkcyjnych oraz stanowiskach testowych.
- Prasach hydraulicznych – do regulacji ruchu tłoka oraz optymalizacji wydajności cyklu roboczego.
- Układach podnośnikowych, dźwigowych i transportowych – gwarantując sprawne przełączanie kierunku przepływu cieczy roboczej.
Zalety zaworu kierunkowego 4WE6D6X/EG24N9K4SO407
Wysokie ciśnienie robocze – nawet do 350 bar oraz maksymalna wydajność przepływu wynosząca 40 l/min to cechy, które pozwalają na zastosowanie w wymagających układach hydraulicznych. Dzięki zabudowanemu zespołowi ręcznego przesterowania możliwa jest obsługa awaryjna lub serwisowa bez użycia zasilania elektrycznego.
- Szybka i pewna zmiana kierunku przepływu – zapewniona dzięki elektromagnesom oraz dwóm pozycjom suwaka.
- Montaż na płycie zgodny ze standardem ISO 4401-03-02-0-05, co gwarantuje łatwą integrację z istniejącymi układami hydraulicznymi.
- Niewielkie wymiary (wielkość nominalna 6) przy zachowaniu wysokich parametrów pracy.
- Zgodność ze zróżnicowanymi płynami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) umożliwia zastosowanie w różnych warunkach przemysłowych.
- Trwałe uszczelnienie NBR – zapewnia niezawodność i bezpieczeństwo eksploatacji.
Konstrukcja i uniwersalność montażu
Kierunkowy zawór suwakowy w wersji 4WE6D6X/EG24N9K4SO407 wyróżnia się solidną budową oraz odpornością na trudne warunki pracy. Złącze elektryczne typu 3-biegunowego (2 + PE) według normy EN 175301-803 ułatwia szybki montaż i integrację z systemem sterującym. Konstrukcja przewidziana do bezpośredniego działania nie wymaga dodatkowych układów pilotujących, co zwiększa komfort obsługi oraz skraca czas reakcji układu.
