Wielkość nominalna 6, Symbol J, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../E |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol J |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 1.94 |

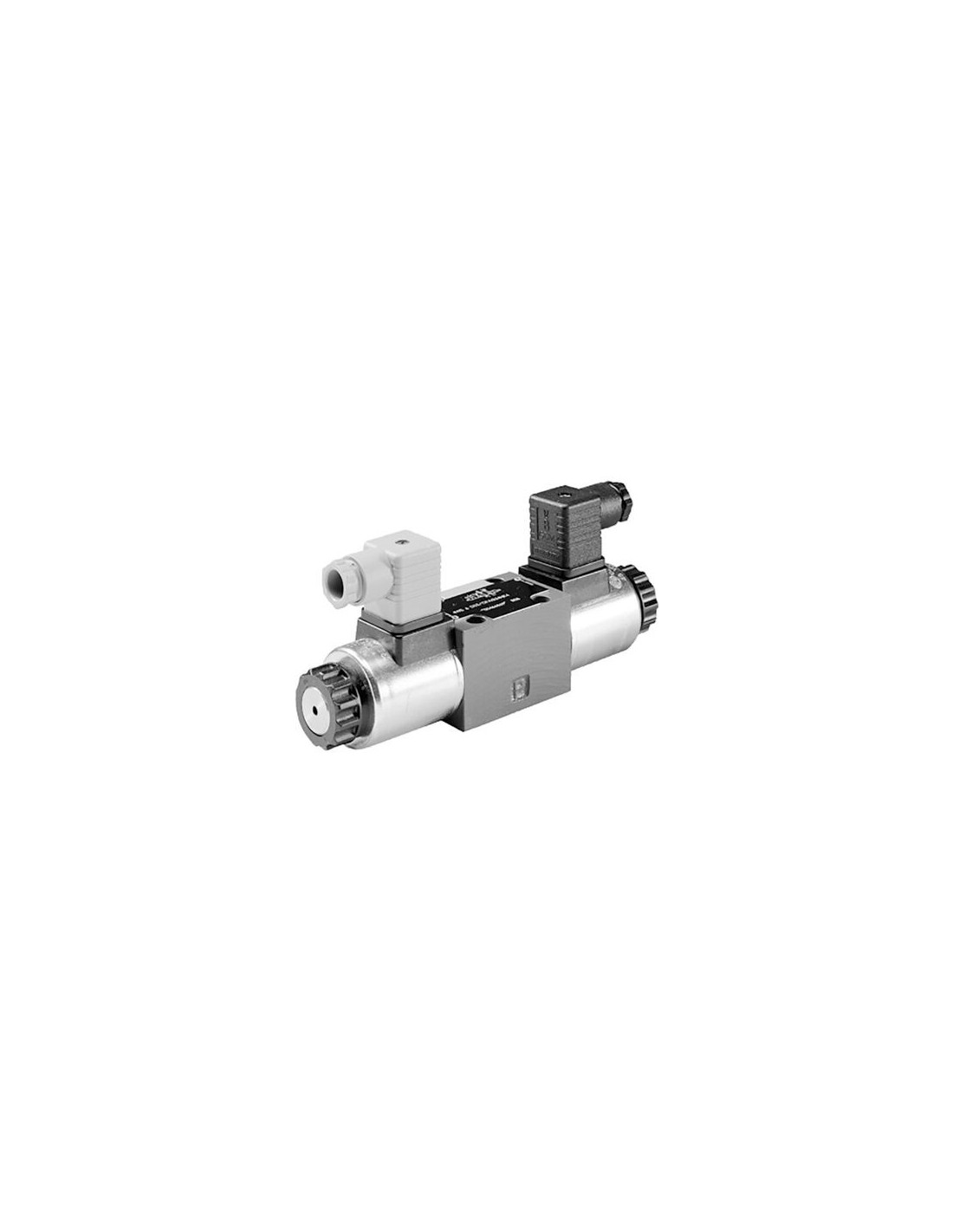

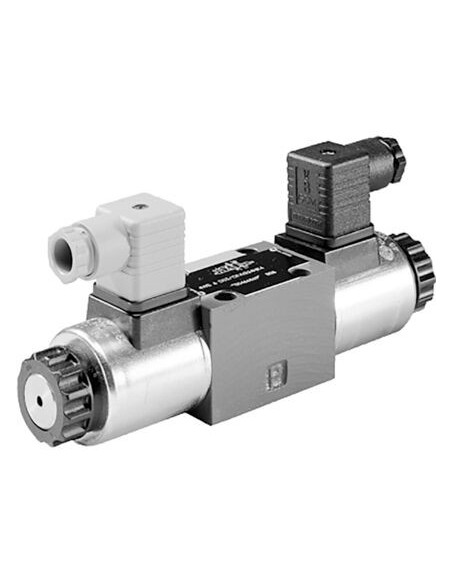

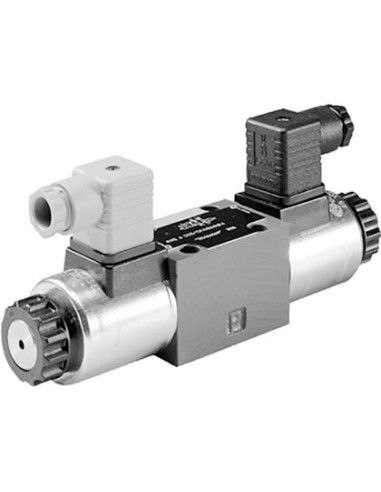

Kierunkowy zawór suwakowy 4WE6J6X/EG24N9K4SO407 – R900565479 do zaawansowanych systemów hydraulicznych
Kierunkowy zawór suwakowy 4WE6J6X/EG24N9K4SO407 to wysokiej jakości element hydrauliczny przeznaczony do zastosowań w przemysłowych układach sterowania przepływem cieczy. Zapewnia precyzyjną kontrolę kierunku przepływu oleju hydraulicznego według określonego symbolu graficznego (Symbol J), umożliwiając realizację nawet bardzo wymagających zadań w układach napędowych i automatyki przemysłowej.
Zalety elektrozaworu hydraulicznego WE6 – niezawodne działanie w wymagających warunkach
Zawór suwakowy WE6 charakteryzuje się solidną, przemysłową konstrukcją oraz odpornością na wysokie ciśnienia robocze sięgające 350 bar. Montaż na płycie zgodnie z normą ISO 4401-03-02-0-05 gwarantuje łatwą integrację z istniejącymi systemami. Stosowanie uszczelnień typu NBR oraz szeroka kompatybilność z typowymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) zwiększają uniwersalność pracy zaworu.
- Bezpośrednie sterowanie elektromagnetyczne – szybka i precyzyjna reakcja na sygnał sterujący 24 VDC.
- Zamknięty zespół ręcznego przesterowania – zwiększona niezawodność w przypadku konieczności manualnej zmiany pozycji suwaka.
- Trzy pozycje suwaka oraz cztery przyłącza oferują szerokie możliwości zastosowania w różnych konfiguracjach układów hydraulicznych.
- Wytrzymała obudowa odporna na uszkodzenia mechaniczne i korozję.
- Kompaktowy rozmiar i niewielka masa (1,94 kg) ułatwiają montaż nawet w ograniczonych przestrzeniach.
Zastosowanie kierunkowego zaworu suwakowego 4WE6J6X/EG24N9K4SO407
Zawór WE6 znajduje zastosowanie przede wszystkim w maszynach przemysłowych, systemach hydraulicznych obrabiarek, prasach hydraulicznych, układach automatyki przemysłowej, a także w instalacjach, gdzie niezbędna jest niezawodna zmiana kierunku przepływu oleju hydraulicznego. Dopuszczalne media robocze oraz wysoka odporność na ciśnienie sprawiają, że jest to rozwiązanie dedykowane do intensywnej pracy w trudnych warunkach eksploatacyjnych.
Najważniejsze korzyści związane z zastosowaniem zaworu suwakowego 4/3
- Wysoka odporność na ciśnienie robocze – nawet do 350 bar, co pozwala na zastosowanie w wydajnych instalacjach hydraulicznych.
- Szybki czas reakcji dzięki elektromagnesom zasilanym napięciem 24 VDC.
- Wszechstronność montażu – wykonanie zgodne z normą ISO umożliwia łatwą rozbudowę systemów.
- Trzy pozycje suwaka – elastyczność w konfiguracji obwodów hydraulicznych.
- Możliwość ręcznego przesterowania w sytuacjach awaryjnych bez demontażu zaworu.
Model 4WE6J6X/EG24N9K4SO407 dzięki dopracowanej konstrukcji oraz renomowanej technologii wykonania stanowi idealny wybór do sterowania ruchem siłowników i silników hydraulicznych w rozbudowanych układach przemysłowych.
