Wielkość nominalna 6, symbol D, sterowany hydraulicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WH,P.6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 1.26 |

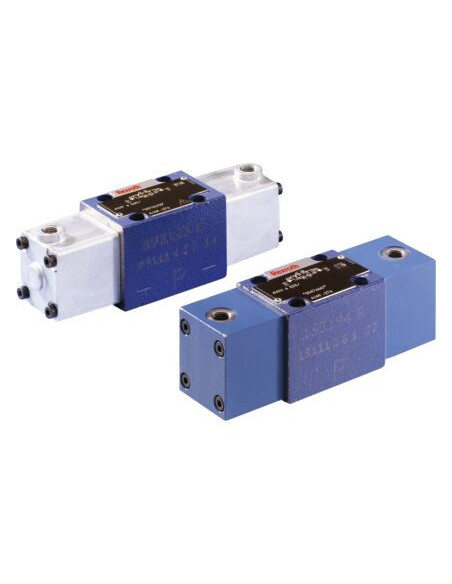

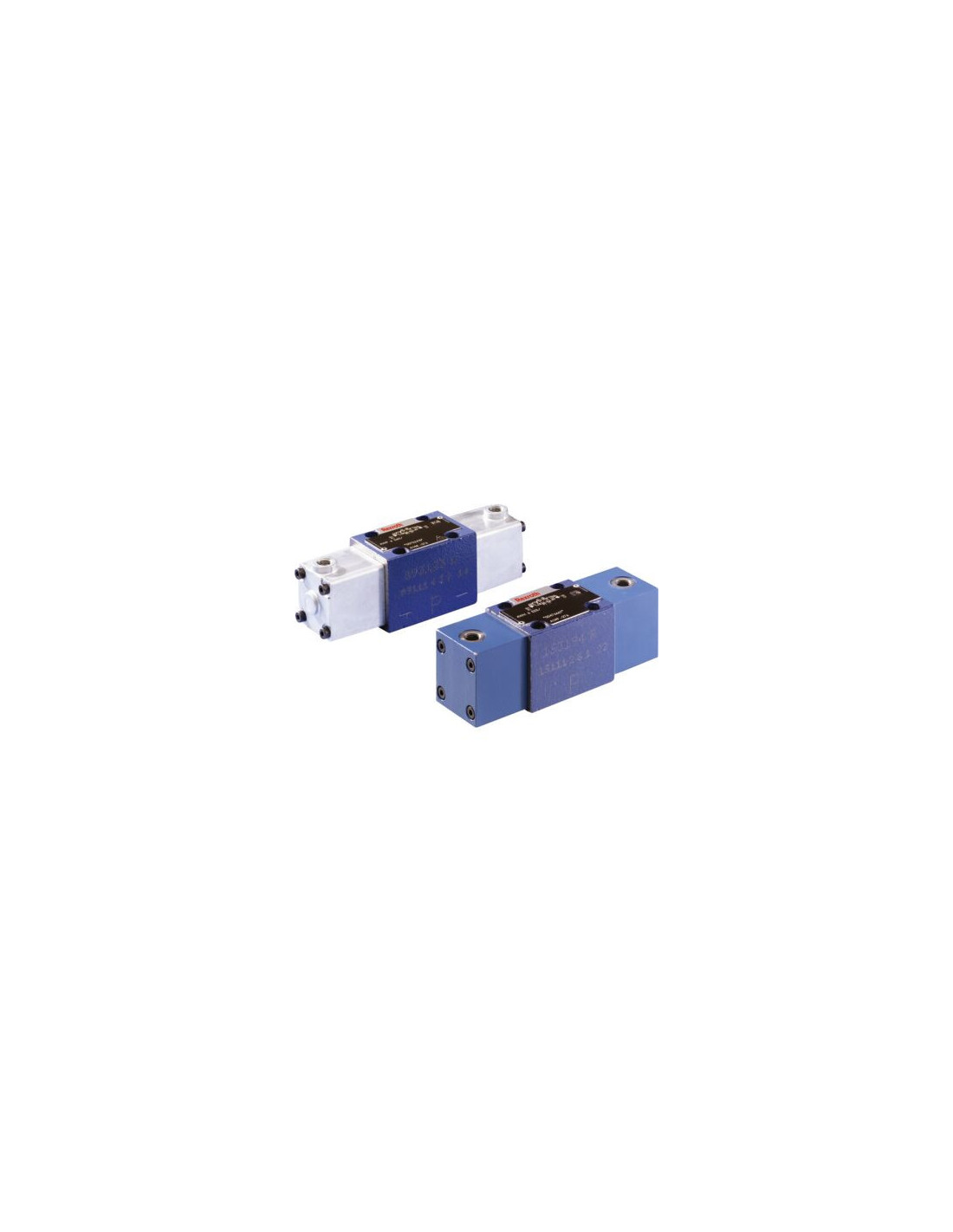

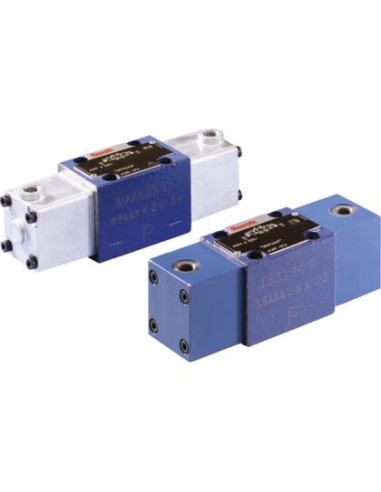

Kierunkowy zawór suwakowy hydrauliczny 4WH6D5X – profesjonalne rozwiązanie do sterowania przepływem
Kierunkowy zawór suwakowy 4WH6D5X to element hydrauliki siłowej, który wyróżnia się wysoką niezawodnością w sterowaniu kierunkiem przepływu cieczy roboczej. Przeznaczony do zastosowań przemysłowych o wysokiej wydajności, znajduje szerokie zastosowanie w układach hydraulicznych wymagających precyzyjnego sterowania przepływem oleju hydraulicznego.
Budowa i zasada działania suwakowego zaworu hydraulicznego
Zawór suwakowy 4WH6D5X to konstrukcja o nominalnej wielkości 6, wykonana według standardu montażowego ISO 4401-03-02-0-05. Zawór charakteryzuje się dwoma pozycjami suwaka oraz czterema przyłączami roboczymi, co umożliwia efektywne przełączanie kierunku przepływu medium hydraulicznego zgodnie z dedykowanym symbolem D.
Zalety i możliwości zastosowania zaworu kierunkowego 4WH6D5X
- Wysoka niezawodność działania nawet w trudnych warunkach pracy.
- Bezpośrednie sterowanie hydrauliczne, gwarantujące szybki czas przełączenia.
- Maksymalne ciśnienie robocze do 315 bar pozwala na zastosowanie w układach o wysokich wymaganiach siłowych.
- Maksymalne natężenie przepływu 60 l/min wspiera szeroki zakres zastosowań.
- Kompatybilność z różnorodnymi cieczami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Standardowa uszczelka NBR zapewnia szczelność i długotrwałą eksploatację.
Typowe zastosowania zaworu kierunkowego suwakowego
Kierunkowe zawory suwakowe są powszechnie stosowane w zaawansowanych instalacjach hydraulicznych, takich jak:
- maszyny budowlane i przemysłowe,
- systemy hydrauliki siłowej w liniach produkcyjnych,
- układy sterowania pras hydraulicznych,
- automatyzacja procesów technologicznych,
- sprzęt rolniczy i leśny.
Montaż i kompatybilność techniczna zaworu 4WH6D5X
Standard montażu na płycie zgodny z ISO 4401 umożliwia szybkie oraz bezproblemowe zintegrowanie zaworu z układami hydraulicznymi. Przewidziane złącze elektryczne 3-biegunowe (2 + PE) według EN 175301-803 zapewnia wygodne podłączenie sterowania. Solidna konstrukcja oraz niewielka masa (1,26 kg) ułatwiają montaż nawet w ograniczonej przestrzeni technicznej.
