Wielkość nominalna 6, Symbol W, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../E |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1 według EN 61076-2-101, z diodą LED i diodą tłumiącą, obłożenie styków według DESINA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.96 |

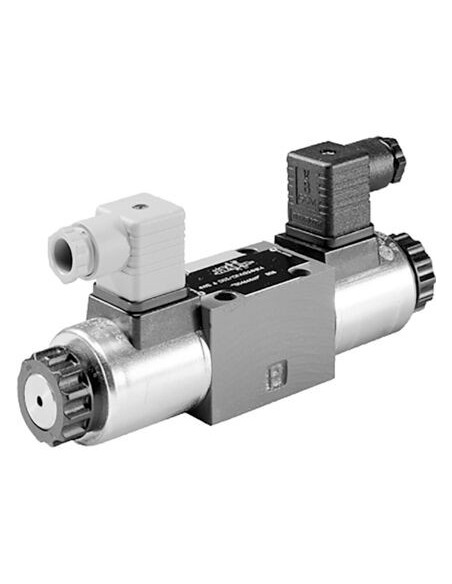

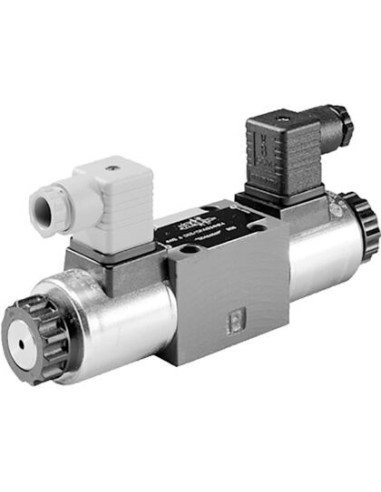

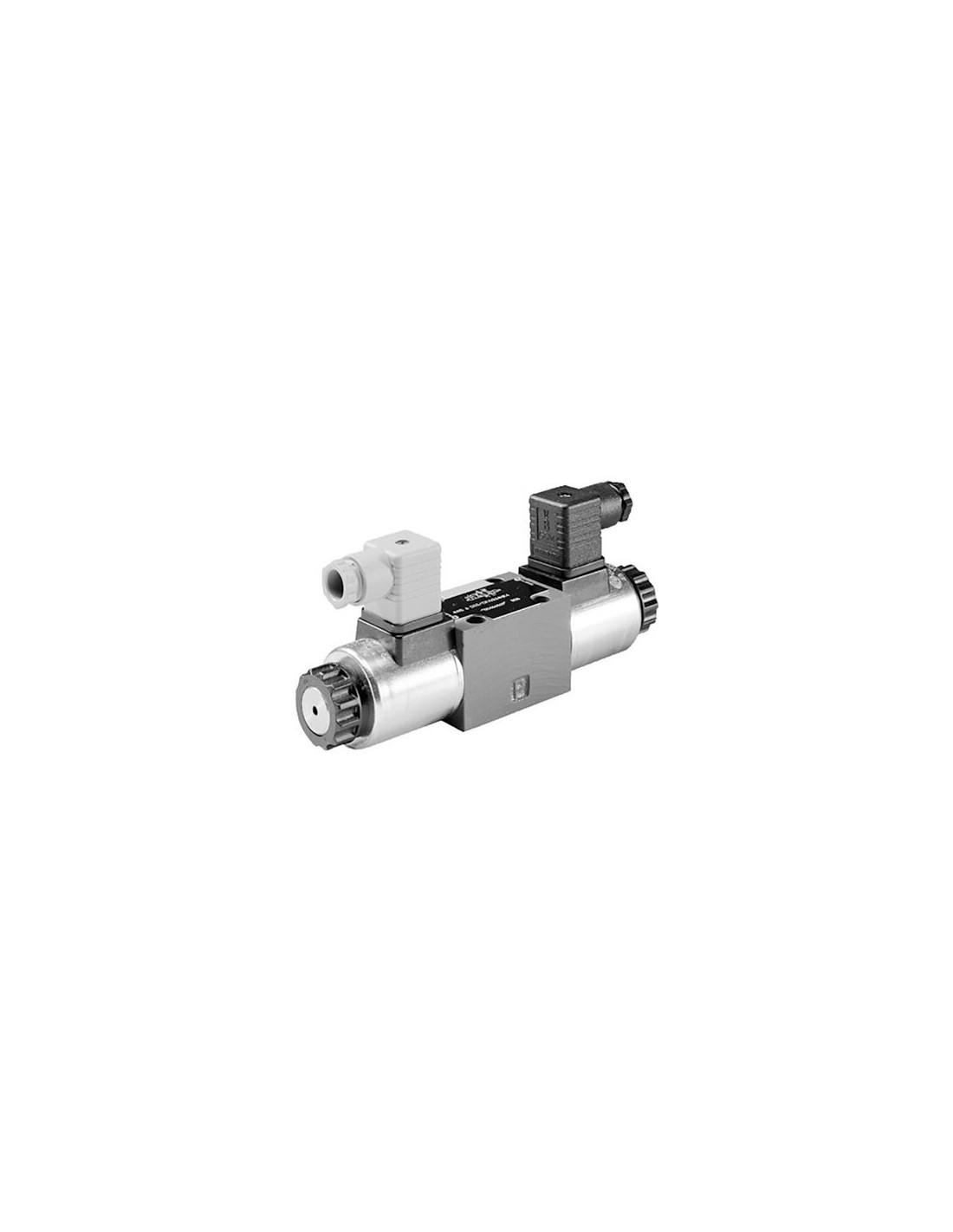

Kierunkowy zawór suwakowy 4WE6W6X/EG24N9K72L/VSO407 – Zawór hydrauliczny o wysokiej niezawodności
Kierunkowy zawór suwakowy o symbolu 4WE6W6X/EG24N9K72L/VSO407 (kod produktu: R901334270) to przemysłowy komponent hydrauliczny przeznaczony do pracy w wymagających układach hydrauliki siłowej. Został zaprojektowany z myślą o zapewnieniu precyzyjnej i niezawodnej kontroli kierunku przepływu oleju hydraulicznego w instalacjach przemysłowych.
Zawór suwakowy 4/3 – Kluczowe cechy i zalety
- Wysoka odporność na ciśnienie – maksymalne ciśnienie robocze do 350 bar umożliwia zastosowanie w rozbudowanych oraz wysoko obciążonych układach hydraulicznych.
- Elektromagnetyczne sterowanie – dzięki zastosowaniu cewki o napięciu roboczym 24 VDC, zawór umożliwia łatwą integrację z nowoczesnymi systemami automatyki przemysłowej.
- Symbol W – trójpozycyjny suwak gwarantuje elastyczne sterowanie kierunkiem pracy siłowników i motoreduktorów.
- Uniwersalny montaż – zawór dostosowany do montażu na płycie zgodnie z normą ISO 4401-03.
- Wytrzymałe wykonanie – zastosowanie uszczelnień typu FKM (Viton) zapewnia wysoką odporność na różne rodzaje płynów hydraulicznych.
- Manualny element przesterowania z dodatkową osłoną pozwala na ręczną zmianę położenia suwaka w sytuacjach awaryjnych.
Typowe zastosowania kierunkowego zaworu suwakowego 4WE6W6X
Kierunkowe zawory suwakowe są szeroko wykorzystywane w napędach hydraulicznych różnych maszyn przemysłowych, takich jak:
- Układy podnoszenia i opuszczania w urządzeniach transportu bliskiego
- Systemy sterowania maszyn do obróbki metali
- Dźwigi, prasy hydrauliczne, wtryskarki
- Automaty liniowe i stanowiska montażowe
- Maszyny budowlane oraz rolnicze
Zawór hydrauliczny 4/3 M12 – Bezpieczeństwo, niezawodność, kompatybilność
Standardowy czterobiegunowy wtyk M12x1 (kodowanie A, z diodą LED oraz diodą tłumiącą) zgodny z EN 61076-2-101 umożliwia szybkie i bezpieczne podłączenie do systemu sterowania oraz prostą diagnostykę sygnału. Produkt jest w pełni kompatybilny z typowymi płytami przyłączeniowymi oraz szeroką gamą olejów hydraulicznych (klasy HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
Kierunkowy zawór hydrauliczny do wymagających aplikacji
Zawór suwakowy 4WE6W6X/EG24N9K72L/VSO407 to solidne rozwiązanie dla zastosowań, w których wymagane są precyzyjna kontrola przepływu, wysoka wytrzymałość i długotrwała niezawodność pracy.
