Wielkość nominalna 6, symbol J, sterowany hydraulicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WH,P.6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol J |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 1.62 |

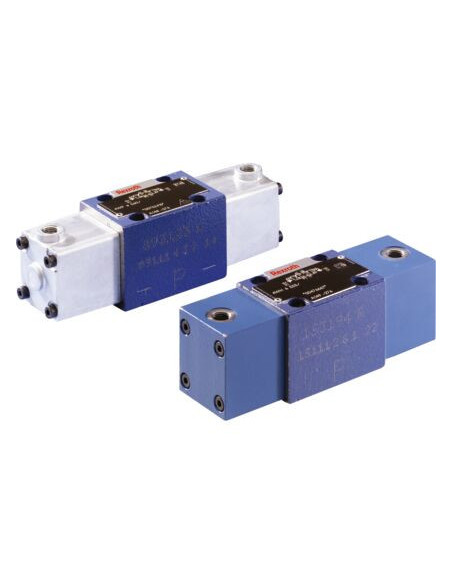

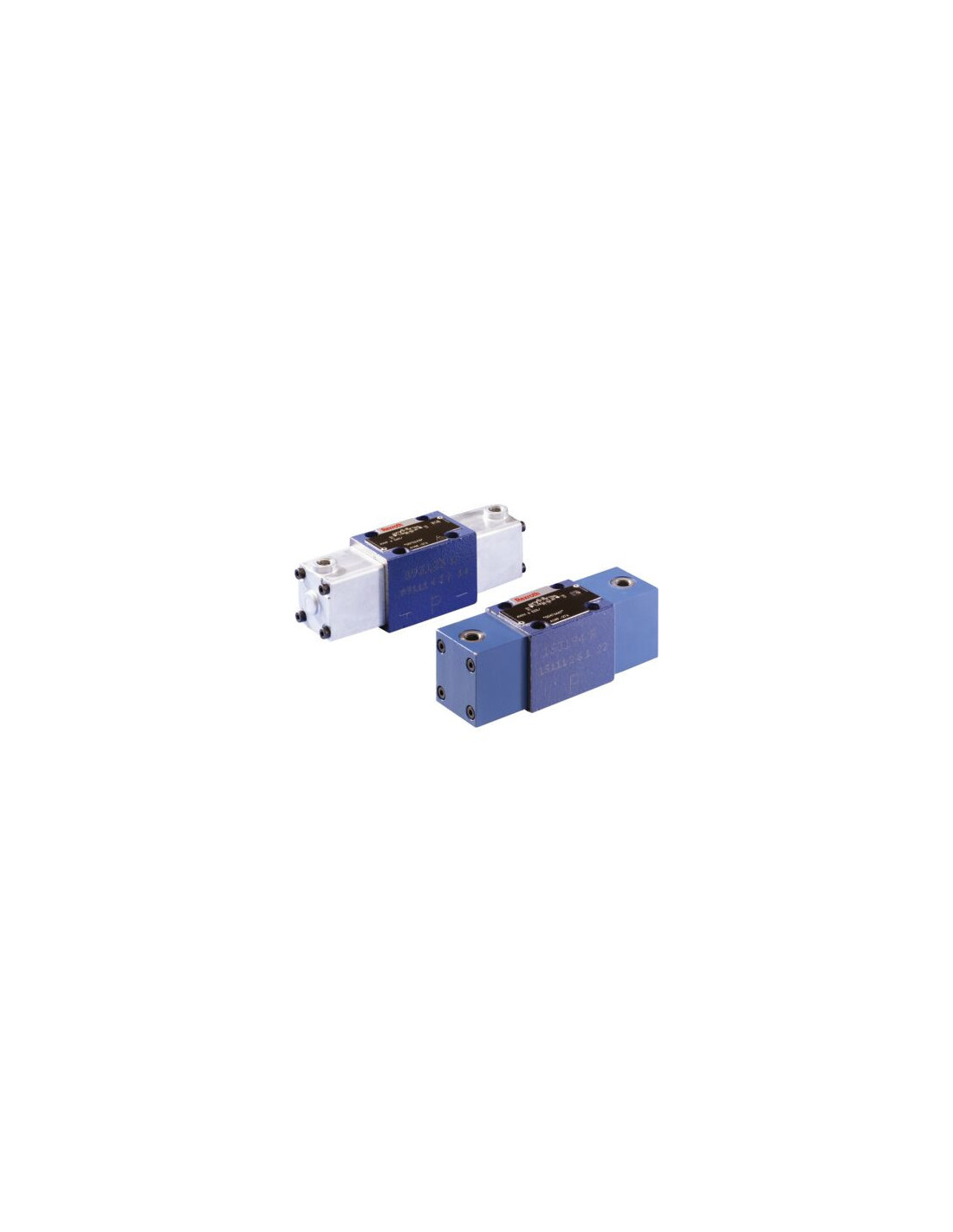

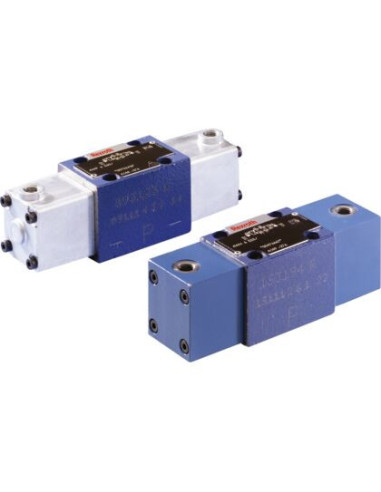

Kierunkowy zawór suwakowy hydrauliczny 4WH6J5X – wysokowydajne sterowanie przepływem oleju
Kierunkowy zawór suwakowy 4WH6J5X (kod produktu: R900470475) to zaawansowane rozwiązanie stosowane w układach hydraulicznych wszędzie tam, gdzie wymagana jest precyzyjna i niezawodna kontrola kierunku przepływu oleju. Zawór jest wykorzystywany szczególnie w aplikacjach przemysłowych, które wymagają dużej mocy i trwałości działania.
Budowa i działanie zaworu suwakowego hydraulicznego
Prezentowany zawór suwakowy jest wersją o wielkości nominalnej 6 oraz symbolu J, charakteryzującą się hydraulicznym sterowaniem. Jego konstrukcja pozwala na efektywne przełączanie pozycji suwaka zgodnie z wymaganiami układu hydraulicznego. Zawór jest przystosowany do montażu na płycie przyłączeniowej w standardzie ISO 4401-03-02-0-05, co zapewnia łatwą integrację z istniejącymi systemami.
- Bezpośrednie sterowanie hydrauliczne gwarantuje szybkie i precyzyjne przełączanie pracy siłowników oraz innych elementów wykonawczych.
- Trzy pozycje suwaka pozwalają na szeroki zakres konfiguracji przepływu – funkcja rozdzielacza 4/3.
- Trwałe uszczelnienia NBR – odporne na typowe ciecze hydrauliczne.
- Wytrzymałość ciśnieniowa do 315 bar oraz maksymalny przepływ 60 l/min.
Typowe zastosowania zaworów kierunkowych 4WH6J5X
Zawory suwakowe tego typu są powszechnie stosowane w zaawansowanych układach napędu hydraulicznego oraz maszynach przemysłowych, takich jak:
- Prasy hydrauliczne.
- Maszyny do obróbki metali.
- Układy hydrauliki siłowej w urządzeniach produkcyjnych.
- Systemy podnoszenia i transportu.
- Automatyka przemysłowa wymagająca precyzyjnego sterowania ruchem.
Korzyści z zastosowania zaworów suwakowych 4WH6J5X
Stosowanie kierunkowych zaworów suwakowych pozwala na niezawodne i precyzyjne sterowanie przepływem oleju hydraulicznego, co przekłada się na dłuższą żywotność całego układu, lepszą kontrolę pracy siłowników oraz podniesienie efektywności maszyn. Dzięki szerokiej kompatybilności z różnymi mediami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) zawory te sprawdzają się w rozmaitych środowiskach pracy.
Solidna konstrukcja oraz wysokiej jakości komponenty zapewniają niezawodność działania, nawet przy intensywnym użytkowaniu i wysokim obciążeniu.
