Wielkość nominalna 6, Symbol E132, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- sterowany bezpośrednio
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol E132 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | Dopuszczenie CSA zgodne z CSA C22.2 nr 139-1982 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 1.2 |

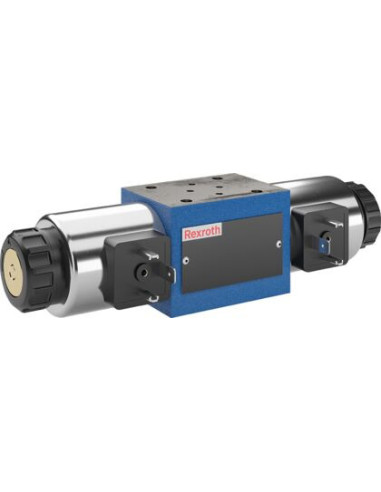

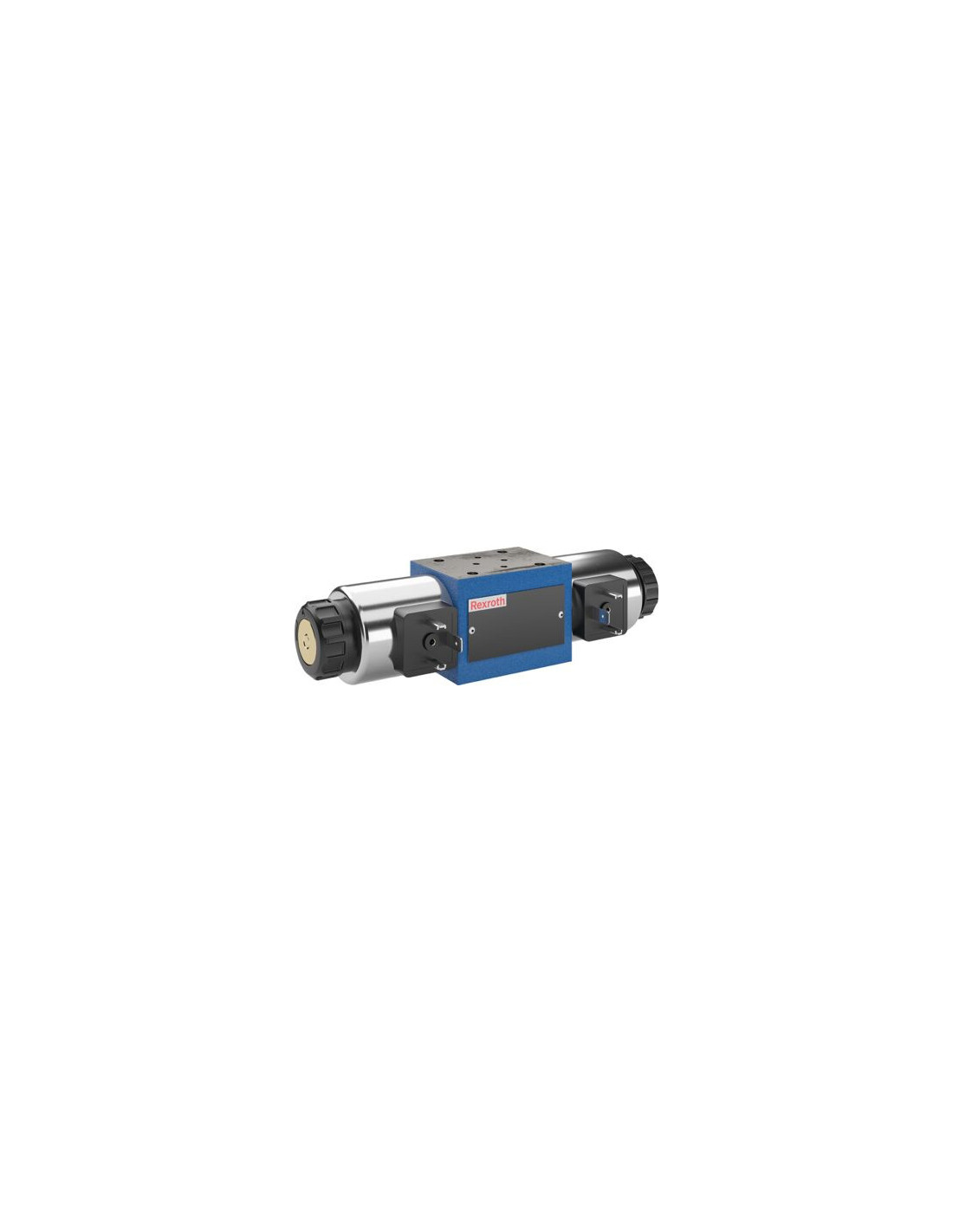

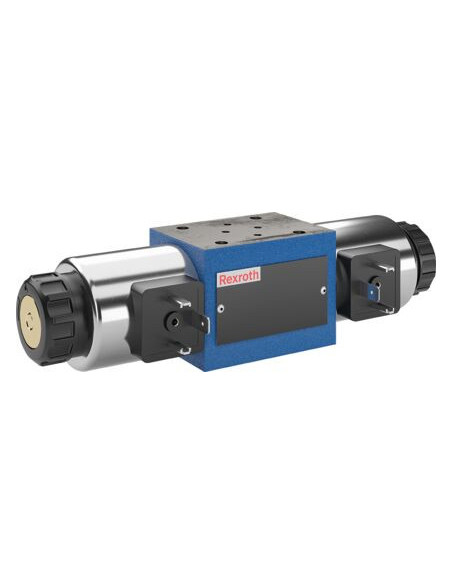

Kierunkowy zawór suwakowy Z4WE6E132-3X/EG24N9K4=CSA Rexroth – Profesjonalne sterowanie przepływem hydraulicznym
Kierunkowy zawór suwakowy Z4WE6E132-3X/EG24N9K4=CSA to element hydrauliczny o nominalnej wielkości 6, przeznaczony do precyzyjnego sterowania ruchem i kierunkiem przepływu cieczy w układach hydraulicznych o średniej mocy. Dzięki bezpośredniemu sterowaniu elektromagnetycznemu, zawór zapewnia szybkość i niezawodność w aplikacjach przemysłowych, gdzie kluczowa jest powtarzalność oraz wysoka niezawodność pracy.
Przemysłowe zastosowania kierunkowego zaworu suwakowego Rexroth
Zawór suwakowy Rexroth znajduje szerokie zastosowanie w układach hydraulicznych maszyn i urządzeń przemysłowych, takich jak:
- prasy hydrauliczne
- maszyny budowlane
- systemy automatyki produkcyjnej
- linie montażowe
- systemy sterowania ruchem w maszynach rolniczych i leśnych
- wtryskarki i urządzenia do formowania plastiku
Najważniejsze zalety zaworu suwakowego Z4WE6E132-3X/EG24N9K4=CSA
- Wysoka niezawodność w pracy ciągłej dzięki solidnej konstrukcji i zastosowaniu uszczelnień NBR.
- Możliwość zastosowania w wymagających środowiskach przemysłowych, potwierdzona zgodnością z normą CSA C22.2 nr 139-1982.
- Sterowanie elektromagnetyczne, zapewniające błyskawiczną i precyzyjną zmianę kierunku przepływu.
- Uniwersalność – szeroka kompatybilność z różnymi typami cieczy hydraulicznych: HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Łatwa integracja z systemami hydraulicznymi dzięki montażowi na płycie według normy ISO 4401-03-02-0-05.
- Zakryty zespół ręcznego przesterowania, umożliwiający obsługę manualną w sytuacjach awaryjnych.
Szczegóły techniczne i budowa zaworu kierunkowego
Zawór kierunkowy Z4WE6E132-3X/EG24N9K4=CSA wyposażony jest w suwak z dwoma pozycjami oraz czterema przyłączami, co pozwala na efektywne sterowanie rozdziałem przepływu. Maksymalne ciśnienie robocze wynoszące do 315 bar umożliwia stosowanie tego rozwiązania w intensywnie eksploatowanych systemach hydraulicznych.
Dzięki zastosowaniu wtyku 3-biegunowego (2 + PE) zgodnie z EN 175301-803, instalacja elektryczna zaworu jest szybka i bezproblemowa, a zasilanie elektromagnesu o napięciu 24 VDC zapewnia bezpieczeństwo i efektywność działania. Produkty te cechują się kompaktową budową oraz małą masą (ok. 1,2 kg), co ułatwia ich montaż nawet w ograniczonych przestrzeniach.
Typowe możliwości wykorzystania zaworu Z4WE6E132-3X/EG24N9K4=CSA
- Automatyzacja procesów produkcyjnych – niezawodna kontrola ruchu siłowników i napędów hydraulicznych.
- Systemy bezpieczeństwa w maszynach przemysłowych.
- Zasilanie układów hydraulicznych w mobilnych i stacjonarnych urządzeniach technicznych.
- Precyzyjne sterowanie kierunkiem przepływu cieczy roboczej w wymagających aplikacjach.
Kierunkowy zawór suwakowy Z4WE6E132-3X/EG24N9K4=CSA Rexroth to wysokiej klasy rozwiązanie dla użytkowników oczekujących stabilności, niezawodności i bezproblemowej pracy nawet przy intensywnym obciążeniu przemysłowym.
