Dostępny
Wielkość nominalna 6, symbol D, sterowany hydraulicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WH,P.6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 1.24 |

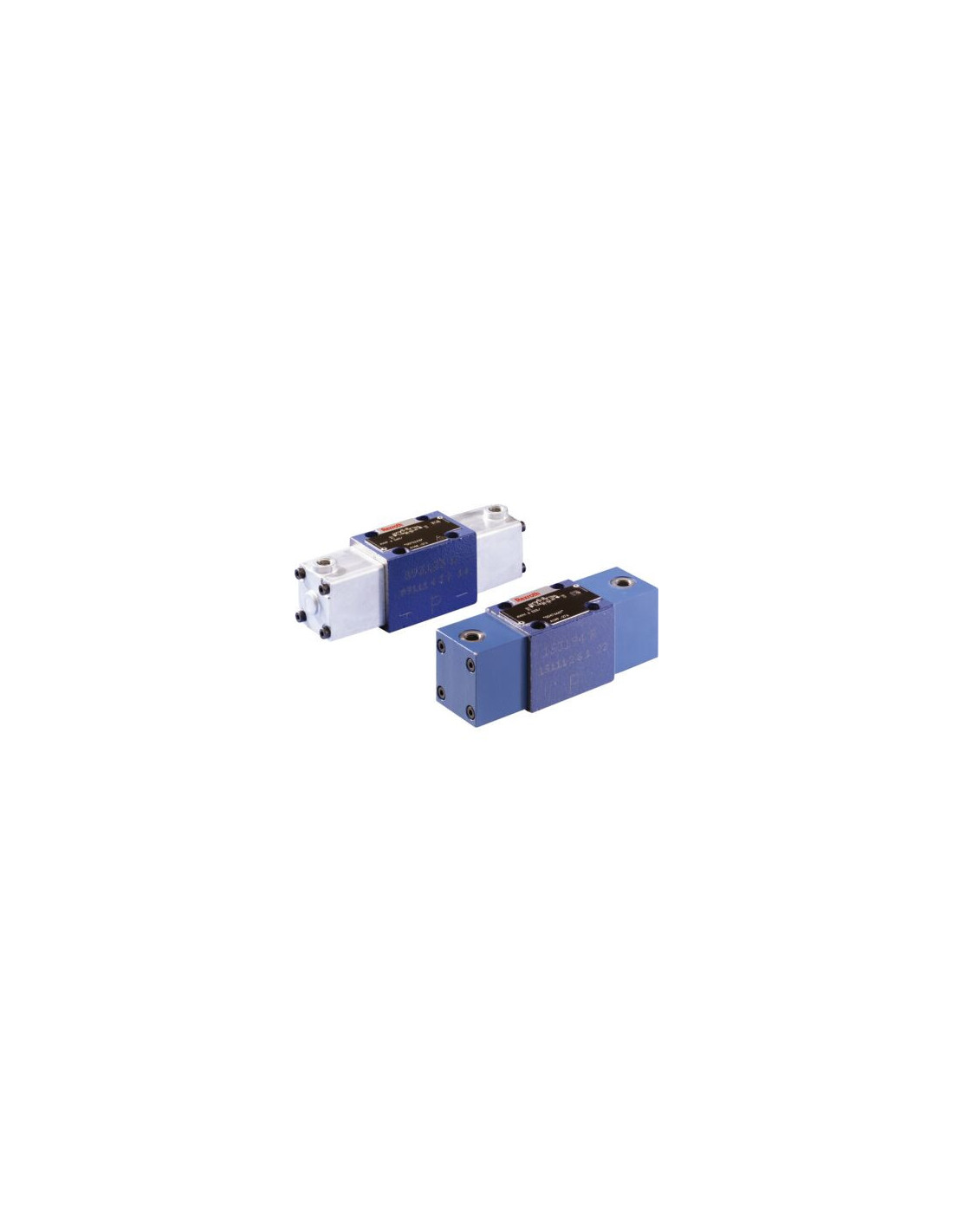

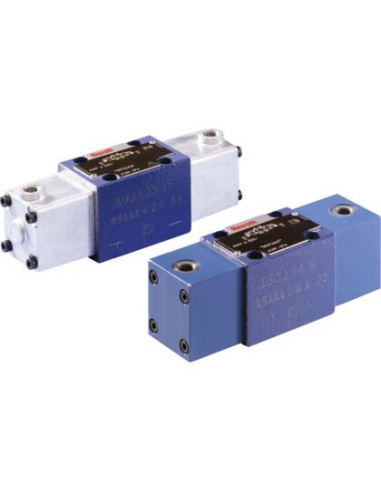

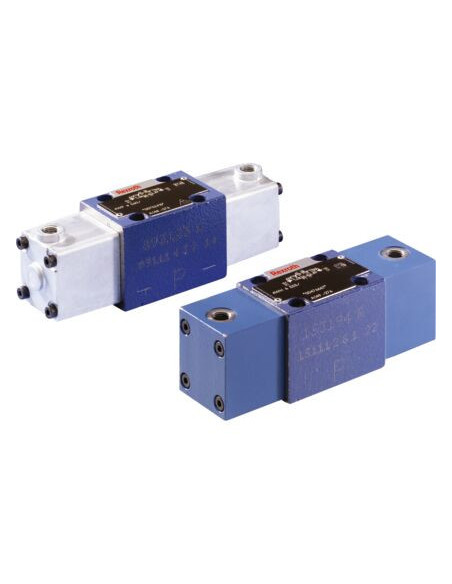

Hydrauliczny zawór suwakowy 4/2 typ 4WH6D5X – wysoka wydajność i niezawodność
Kierunkowy zawór suwakowy 4WH6D5X (kod produktu: R900955873) to przemysłowy element hydrauliczny, który zapewnia niezawodne sterowanie kierunkiem przepływu cieczy roboczej w układach hydraulicznych. Zawór ten dedykowany jest do zastosowań wymagających precyzyjnego przełączania przy wysokim obciążeniu i ciśnieniu roboczym do 315 barów. Konstrukcja oparta na normie ISO 4401-03-02-0-05 umożliwia łatwy montaż na płycie, co czyni go uniwersalnym rozwiązaniem w nowoczesnych systemach automatyki przemysłowej.
Zastosowanie zaworu suwakowego 4WH6D5X w układach hydraulicznych
Hydrauliczne zawory kierunkowe takie jak 4WH6D5X są powszechnie stosowane w:
- maszynach budowlanych — zapewniając sterowanie ruchem cylindrów i silników hydraulicznych,
- automatyce przemysłowej — gwarantując szybkie i precyzyjne przełączanie cykli roboczych,
- systemach pras hydraulicznych — umożliwiając płynną i bezawaryjną pracę urządzeń,
- maszynach do obróbki metali — kontrolując ruchy narzędzi oraz podzespołów,
- technologii transportu wewnętrznego — gdzie wymagana jest płynna zmiana kierunku przepływu medium roboczego.
Zalety i funkcjonalność zaworu kierunkowego 4WH6D5X
Zawór suwakowy 4WH6D5X wyróżnia się szeregiem zalet technicznych:
- Hydrauliczne sterowanie zapewniające zwiększoną precyzję działania oraz mniejszą awaryjność w porównaniu do sterowania elektrycznego,
- Bezpośrednie działanie umożliwiające szybką reakcję na sygnały sterujące,
- Symbol D suwaka, gwarantujący typowy układ połączeń 4/2, co pozwala na realizację najczęściej spotykanych schematów sterowania,
- Kompaktowa budowa, niska masa (1,24 kg) oraz standaryzowane przyłącze, ułatwiające integrację w istniejących układach,
- Obsługa szerokiej gamy cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC), co pozwala na zastosowanie zaworu w różnorodnych środowiskach pracy,
- Solidne uszczelnienia NBR, zapewniające szczelność i długą żywotność produktu.
Typowe możliwości wykorzystania zaworu hydraulicznego 4WH6D5X
Wytrzymały i niezawodny zawór kierunkowy 4/2 znajduje zastosowanie w każdym miejscu, gdzie kluczowa jest efektywna kontrola kierunku przepływu oleju hydraulicznego. Idealnie sprawdza się zarówno w aplikacjach przemysłowych, jak i mobilnych, takich jak:
- prasy hydrauliczne i podnośniki,
- wtryskarki, maszyny do formowania,
- napędy hydrauliczne linii produkcyjnych,
- maszyny rolnicze i leśne.
Wysoka jakość wykonania, standard montażu ISO oraz sprawdzone materiały zapewniają długotrwałe i bezproblemowe użytkowanie tego elementu w każdych warunkach pracy.
