Wielkość nominalna 6, Symbol C, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 70 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.75 |

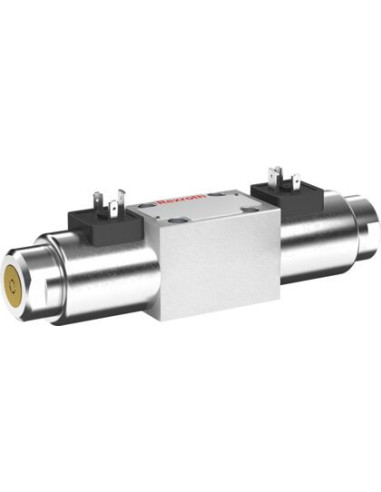

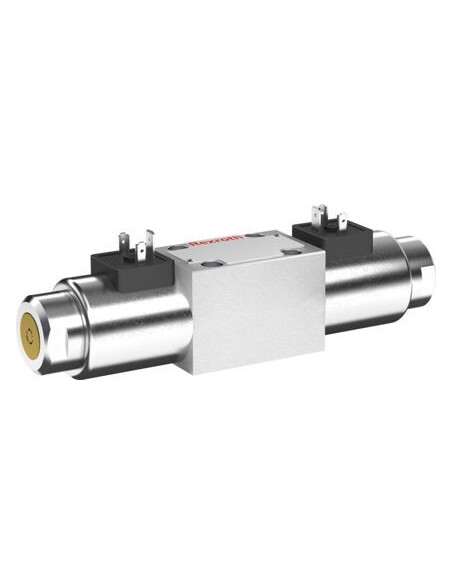

Kierunkowy zawór suwakowy 4WE6C6X/OFEG24N9XNK4 – hydrauliczny zawór przemysłowy do wymagających aplikacji
Kierunkowy zawór suwakowy 4WE6C6X/OFEG24N9XNK4 (kod produktu: R901535647) to nowoczesne rozwiązanie przeznaczone do układów hydrauliki siłowej, wyróżniające się wysoką niezawodnością oraz szerokim zastosowaniem w przemyśle. Zawór o wielkości nominalnej 6 i symbolu C oferuje precyzyjną kontrolę kierunku przepływu cieczy hydraulicznej, co umożliwia efektywne sterowanie urządzeniami hydraulicznymi.
Zalety kierunkowego zaworu suwakowego
- Wysoka wytrzymałość ciśnieniowa – maksymalne ciśnienie robocze sięgające 350 bar pozwala na pracę w zaawansowanych instalacjach przemysłowych.
- Szybka reakcja i pewność działania – elektromagnetyczne sterowanie zwiększa precyzję zmiany kierunku przepływu oleju, nawet przy dużych obciążeniach.
- Dwupozycyjny suwak – umożliwia skuteczne sterowanie ruchem siłownika lub silnika hydraulicznego w dwóch kierunkach.
- Zintegrowane zabezpieczenie manualne – zawór wyposażony w zakryty zespół ręcznego przesterowania pozwala na bezpieczne sterowanie awaryjne.
- Standardowy montaż na płycie – łatwa integracja z istniejącymi systemami dzięki przyłączu zgodnemu z ISO 4401-03-02-0-05.
Typowe zastosowania i możliwości wykorzystania zaworu hydraulicznego 4WE6C6X/OFEG24N9XNK4
Zawór suwakowy kierunkowy znajduje zastosowanie w różnorodnych układach hydrauliki siłowej. Najczęściej wykorzystywany jest w:
- przemysłowych systemach automatyki maszyn i urządzeń,
- prasach hydraulicznych, podnośnikach oraz liniach produkcyjnych,
- maszynach budowlanych, rolniczych oraz pojazdach specjalistycznych,
- instalacjach wymagających niezawodnego i precyzyjnego sterowania ruchem siłowników i silników hydraulicznych.
Zawór elektromagnetyczny jest przystosowany do pracy z różnymi rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz wyposażony w uszczelnienia NBR, co zapewnia trwałość oraz szerokie możliwości użytkowania zarówno w nowych, jak i modernizowanych układach. Kompatybilność z wymaganiami dyrektywy ATEX 2014/34/UE (znak CE) umożliwia bezpieczne zastosowanie w strefach zagrożonych wybuchem.
Konstrukcja i sposób montażu zaworu hydraulicznego 4WE6C6X/OFEG24N9XNK4
Bezpośrednie działanie suwaka, solidna obudowa oraz łatwy dostęp do podłączeń elektrycznych (wtyczka 3-biegunowa według EN 175301-803) ułatwiają montaż i integrację w instalacjach hydraulicznych. Montaż na płycie pozwala na szybką wymianę lub serwisowanie zaworu bez konieczności demontażu całego układu.
Zastosowanie zaworu kierunkowego 4WE6C6X/OFEG24N9XNK4 zapewnia stabilną i bezpieczną pracę układów hydrauliki siłowej, gwarantując precyzyjną kontrolę przepływu. Jest to idealny wybór dla wielu gałęzi przemysłu, gdzie niezawodność i trwałość stanowią kluczowy czynnik sukcesu instalacji.
