Wielkość nominalna 6, Symbol X163, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- sterowany bezpośrednio
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol X163 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 2.04 |

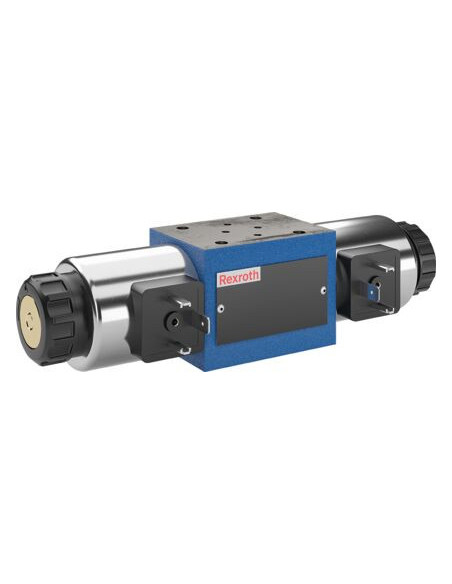

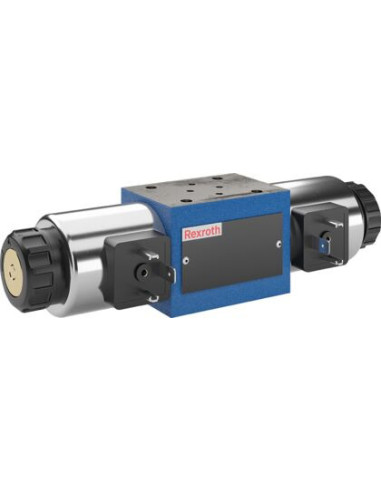

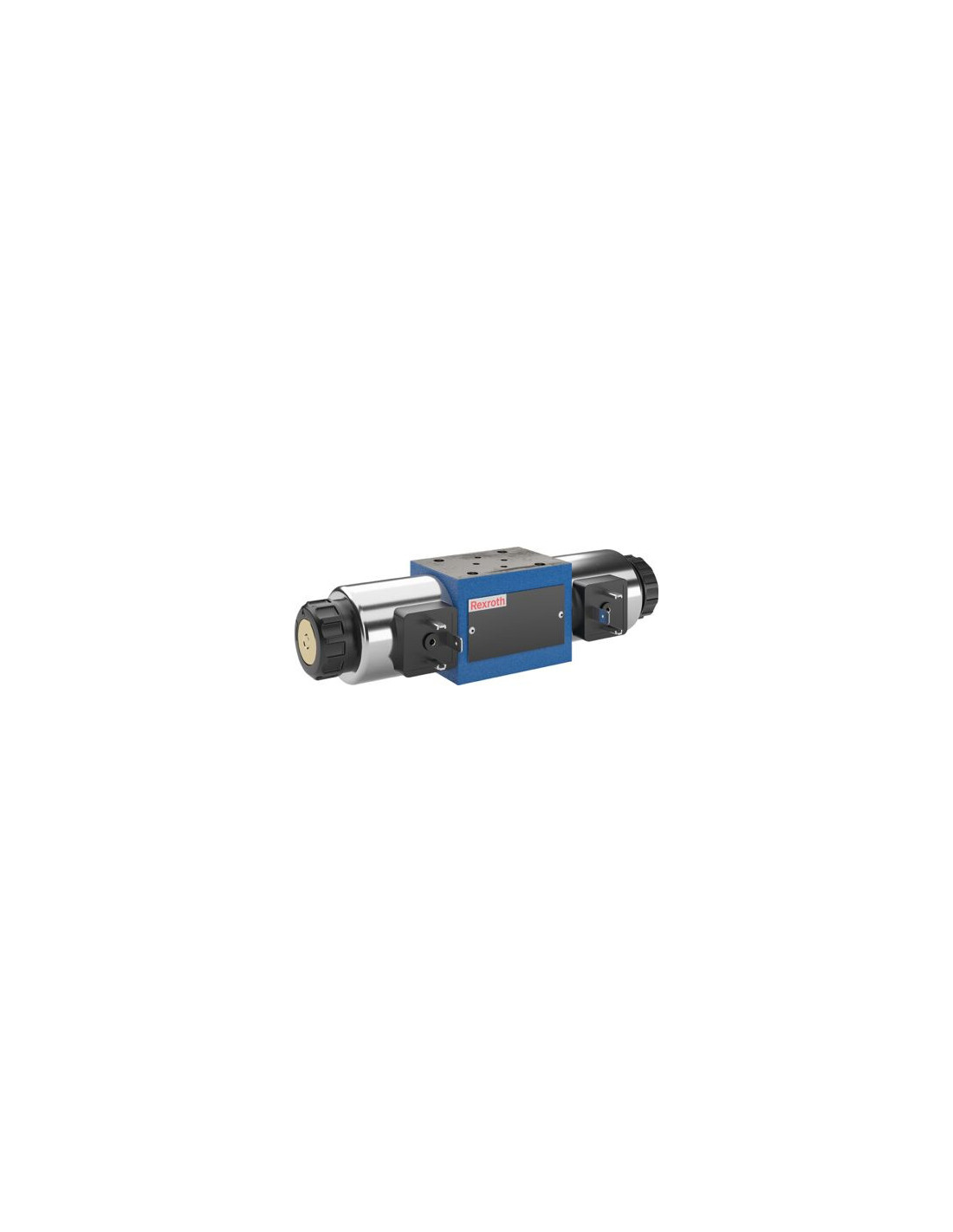

Kierunkowy zawór suwakowy Z4WE6X163-3X/EG24N9K4QMAG24SO60 Rexroth – precyzja w przemyśle hydraulicznym
Kierunkowy zawór suwakowy Z4WE6X163-3X/EG24N9K4QMAG24SO60 marki Rexroth to zaawansowane rozwiązanie hydrauliczne o nominalnej wielkości 6. Przeznaczony do sterowania przepływem oleju hydraulicznego, umożliwia niezawodną zmianę kierunku medium zgodnie z symbolem X163. Zawór znajduje zastosowanie w aplikacjach przemysłowych, gdzie wymagana jest pewność działania, precyzja i efektywność procesu.
Możliwości wykorzystania i typowe zastosowania zaworu suwakowego hydraulicznego 24 VDC
Z4WE6X163-3X/EG24N9K4QMAG24SO60 dedykowany jest do układów hydraulicznych maszyn przemysłowych, systemów sterowania siłownikami oraz urządzeń wymagających precyzyjnej kontroli kierunku przepływu cieczy roboczej. Sprawdza się w:
- maszynach budowlanych i rolniczych,
- systemach automatyki przemysłowej,
- prasach i liniach produkcyjnych,
- aplikacjach wymagających wysokiej niezawodności i bezpieczeństwa ruchu.
Zalety kierunkowego zaworu suwakowego Rexroth
Główne atuty:
- Precyzyjne elektromagnetyczne sterowanie – umożliwia szybkie i powtarzalne przełączanie kierunku przepływu.
- Wysokie ciśnienie robocze do 315 bar – zapewnia bezpieczną i stabilną pracę nawet w wymagających warunkach.
- Uniwersalność montażu dzięki standardowi ISO 4401 – pasuje do większości przemysłowych układów hydraulicznych.
- Możliwość zewnętrznego podłączenia oleju sterującego i powrotu – elastyczność w projektowaniu instalacji.
- Zabudowany ręczny zespół przesterowania – pozwala na awaryjne przełączanie w razie potrzeby.
- Kompaktowa i solidna obudowa – idealna dla zastosowań, gdzie liczą się gabaryty i wytrzymałość.
Konstrukcja i kompatybilność
Zawór suwakowy Z4WE6X163-3X/EG24N9K4QMAG24SO60 posiada obudowę przystosowaną do montażu na płycie pośredniej oraz uszczelnienia typu NBR, gwarantujące długą żywotność w szerokim zakresie mediów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC). Zastosowany w nim trójbiegunowy wtyk przyrządowy (2 + PE) zgodny z normą EN 175301-803 umożliwia łatwą i bezpieczną integrację z instalacją elektryczną 24 VDC.
Wszechstronna hydraulika przemysłowa – postaw na zawory Rexroth
Kierunkowe zawory suwakowe Rexroth to sprawdzone rozwiązanie do nowoczesnych układów hydraulicznych, zapewniające niezawodną pracę, wysoką odporność na obciążenia oraz łatwość serwisowania. Wybór tego typu urządzenia to gwarancja dopasowania do wielu aplikacji przemysłowych, gdzie liczy się efektywność oraz bezpieczeństwo całego procesu.
