Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym, , 12 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.X |
| Maks. ciśnienie robocze. [bar] | 210 |
| Maks. natężenie przepływu [l/min] | 20 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 12 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.84 |

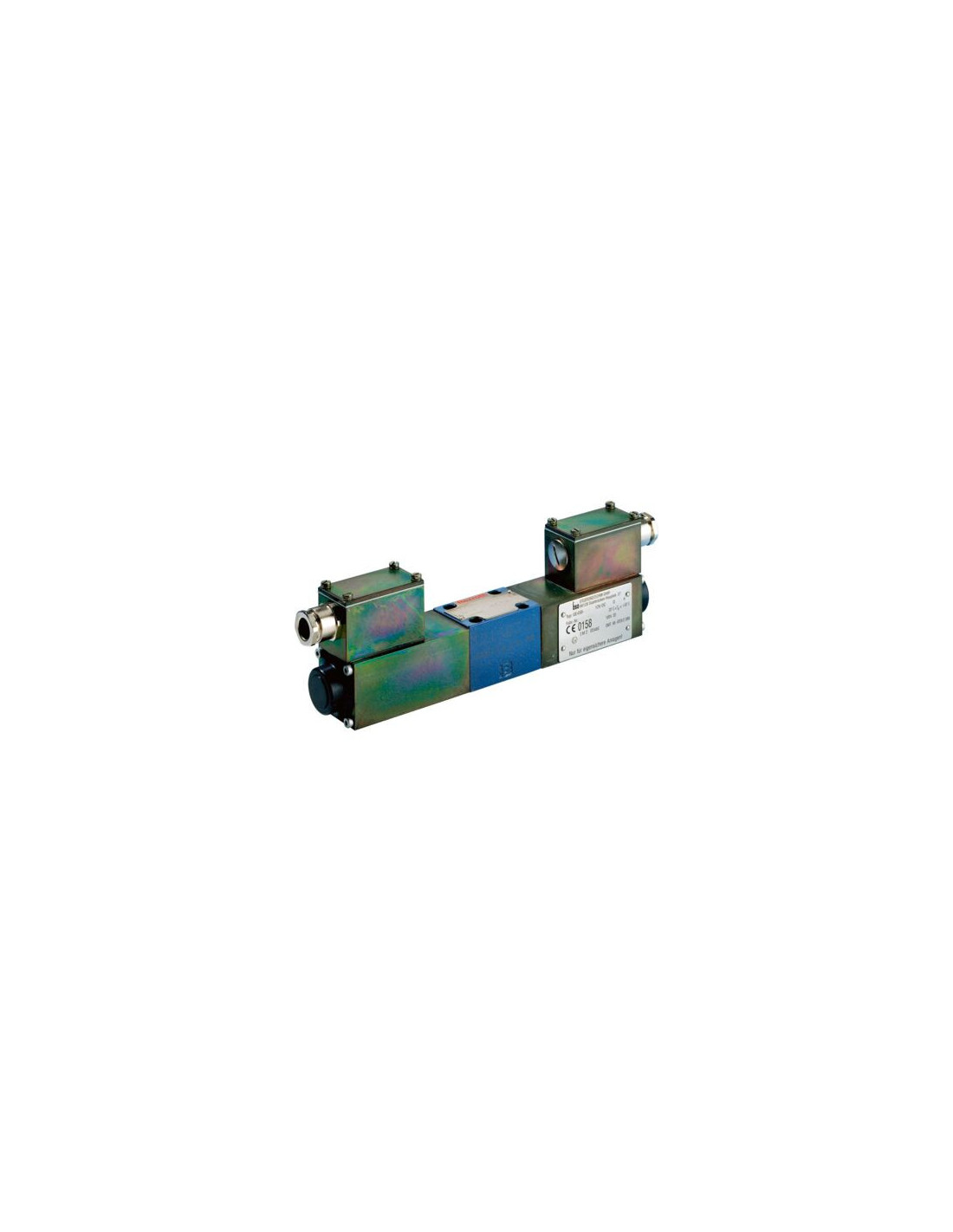

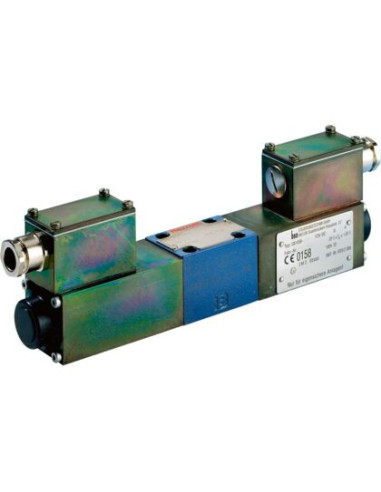

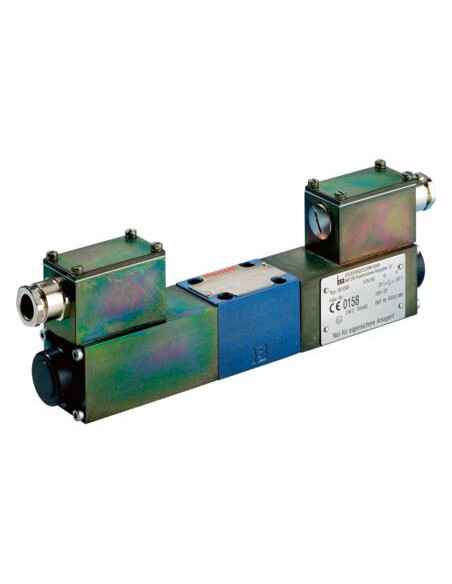

Kierunkowy zawór suwakowy 4WE6D5X/BG12-12NXHZ2/V – R901344110
Kierunkowy zawór suwakowy 4WE6D5X/BG12-12NXHZ2/V to wysokiej jakości komponent hydrauliczny przeznaczony do przemysłowych układów sterowania przepływem oleju. Cechuje się niezawodnością nawet przy intensywnym użytkowaniu oraz w wysokich ciśnieniach roboczych.
Zalety i możliwości wykorzystania zaworu hydraulicznego
Zawór oferuje precyzyjne sterowanie kierunkiem przepływu medium zgodnie z symbolem hydraulicznym typu D. Zastosowane w tym modelu rozwiązania techniczne sprawiają, że nadaje się on zarówno do nowych instalacji, jak i do modernizacji istniejących układów hydraulicznych w maszynach przemysłowych, urządzeniach produkcyjnych oraz automatyce maszynowej.
- Bezpośrednie działanie zapewnia szybką reakcję i wysoką dokładność sterowania.
- 2 pozycje suwaka pozwalają na efektywne przełączanie torów przepływu w zależności od potrzeb procesu.
- Elektromagnetyczne sterowanie umożliwia integrację z systemami automatyki przemysłowej.
- Praktyczny montaż na płycie, zgodny ze standardem ISO 4401-03.
- Wyposażenie w zespół ręcznego przesterowania pozwala na obsługę awaryjną lub testową.
Typowe zastosowania zaworów kierunkowych typu suwakowego
Komponent ten najczęściej stosowany jest w:
- Układach hydraulicznych pras, wtryskarek i obrabiarek.
- Systemach transportu i podnoszenia materiałów.
- Automatyce przemysłowej oraz centrach obróbczych.
- Maszynach budowlanych, rolniczych i energetycznych.
Dzięki wysokiej odporności na zużycie, szczelnym uszczelniom typu FKM oraz kompatybilności z różnorodnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR), zawór ten sprawdza się nawet w trudnych warunkach pracy.
Funkcjonalność i bezpieczeństwo użytkowania
Silną stroną produktu jest zgodność z dyrektywą ATEX 2014/34/UE, co umożliwia jego użytkowanie w strefach zagrożonych wybuchem. Trwałość i niezawodność konstrukcji podkreśla zastosowanie uszczelnień najwyższej klasy oraz możliwość obsługi napięciem 12 VDC. Wtyk urządzeniowy zgodny z EN 175301-803 pozwala na łatwą integrację z instalacją elektryczną.
