Wielkość nominalna 16, Symbol E, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Wewnętrzne doprowadzenie oleju sterującego, wewnętrzny kanał powrotny oleju sterującego
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | H-4W.H.. |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 11.24 |

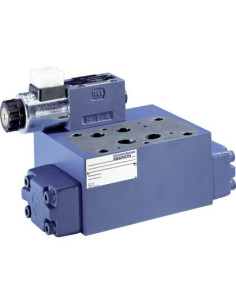

Kierunkowy zawór suwakowy H-4WEH16E7X/6EG24N9ETS2K4/B10P4 – hydrauliczny rozdzielacz do zaawansowanych układów
Kierunkowy zawór suwakowy H-4WEH16E7X/6EG24N9ETS2K4/B10P4 o kodzie produktu R900969924 to wysokiej klasy element przeznaczony do precyzyjnej regulacji przepływu oleju hydraulicznego w nowoczesnych układach przemysłowych. Jego nominalna wielkość 16 oraz wysokie ciśnienie robocze do 350 bar pozwalają na efektywne zastosowanie w aplikacjach wymagających niezawodności i dużej mocy.
Zawór suwakowy – charakterystyka i zalety konstrukcji
- Zaawansowane sterowanie elektromagnetyczne umożliwia szybką zmianę kierunku przepływu cieczy roboczej.
- Konstrukcja suwakowa z trzema pozycjami i czterema portami zapewnia elastyczne sterowanie ruchem odbiorników hydraulicznych.
- Ze sterowaniem pośrednim – większa precyzja oraz odporność na wahania ciśnienia medium.
- Wewnętrzne doprowadzenie i powrót oleju sterującego – mniejsze straty energii i uproszczony montaż.
- Montaż na płycie ułatwiający integrację z istniejącymi układami hydraulicznymi.
Możliwości wykorzystania zaworu kierunkowego H-4W.H..
Zawór kierunkowy H-4WEH16E7X/6EG24N9ETS2K4/B10P4 znajduje zastosowanie w zaawansowanych układach hydraulicznych, takich jak:
- Automatyka przemysłowa i linie produkcyjne
- Prasy hydrauliczne i maszyny do obróbki metali
- Instalacje w obrabiarkach CNC
- Napędy maszyn budowlanych i górniczych
- Systemy energetyki i urządzenia podnośnikowe
Kompatybilność i szerokie możliwości pracy
Rozdzielacz suwakowy współpracuje z wieloma typami olejów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC), dzięki czemu można go użyć zarówno w klasycznych, jak i specjalistycznych instalacjach hydraulicznych.
Wtyczka elektryczna według normy EN 175301-803 (3-biegunowa) zapewnia bezpieczną integrację z układami sterowania, a zastosowanie uszczelnień NBR gwarantuje szczelność oraz długą żywotność nawet w wymagających warunkach eksploatacyjnych.
Typowe cechy zaworu H-4WEH16E7X/6EG24N9ETS2K4/B10P4
- Maksymalne ciśnienie robocze: 350 bar
- Maksymalne natężenie przepływu: 300 l/min
- Napięcie sterowania: 24 VDC
- Symbol graficzny suwaka: E
- Wytrzymała konstrukcja o masie 11,24 kg
- Schemat przyłączeniowy ISO 4401-07-07-0-05
Kierunkowy zawór suwakowy H-4WEH16E7X/6EG24N9ETS2K4/B10P4 to sprawdzone rozwiązanie do sterowania przepływem w przemysłowych instalacjach hydraulicznych, łączące wysoką wydajność, niezawodność oraz uniwersalność zastosowań.
