Wielkość nominalna 25, Symbol J, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Typ wysokociśnieniowy
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | H-4W.H.. |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | Symbol J |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 18.16 |

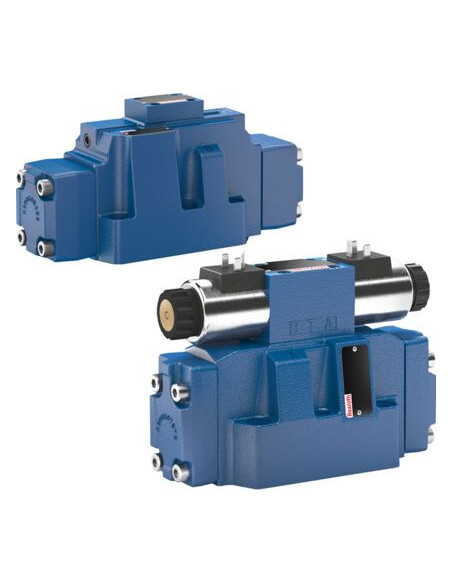

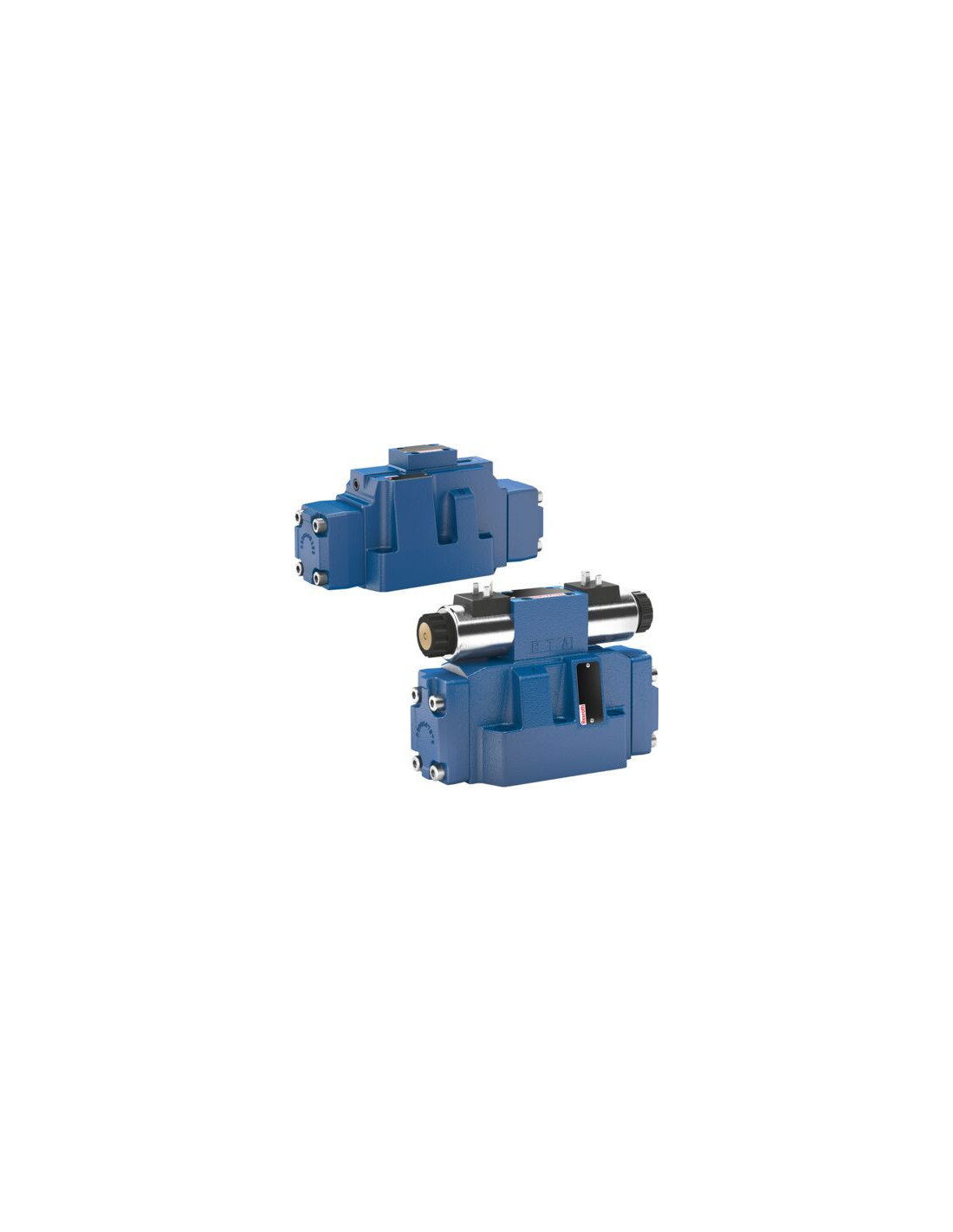

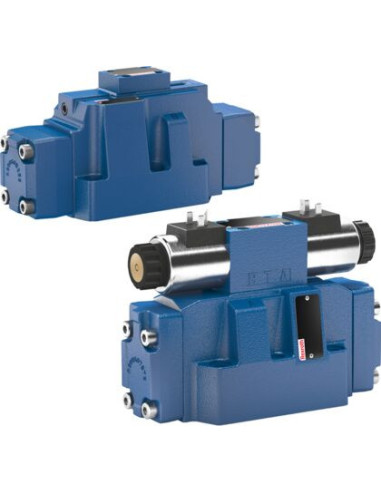

Kierunkowy zawór suwakowy H-4WEH25J6X/6EG24N9ETK4/B10D3 – zastosowanie i możliwości
Kierunkowy zawór suwakowy H-4WEH25J6X/6EG24N9ETK4/B10D3 o kodzie produktu R900932940 to nowoczesny element hydrauliki siłowej, przeznaczony do pracy w wysokociśnieniowych układach przemysłowych. Zawór ten został wyposażony w trwałe uszczelnienia NBR i jest dostosowany do pracy w systemach wymagających niezawodnej kontroli przepływu oleju hydraulicznego. Jego budowa umożliwia precyzyjne sterowanie kierunkiem przepływu medium zgodnie z symbolem hydraulicznym „J”.
Kluczowe cechy i zalety kierunkowego zaworu suwakowego H-4WEH25J6X
- Elektromagnetyczne sterowanie pośrednie – szybka i efektywna zmiana pozycji suwaka gwarantuje natychmiastową zmianę kierunku przepływu, co zapewnia wysoką niezawodność działania.
- Typ przemysłowy wysokociśnieniowy – maksymalne ciśnienie robocze wynoszące do 350 bar oraz natężenie przepływu sięgające 650 l/min, co pozwala na zastosowanie zaworu w najbardziej wymagających aplikacjach przemysłowych.
- Możliwość montażu na płycie według normy ISO 4401 – zapewnia łatwą integrację z istniejącymi systemami hydraulicznymi i gwarantuje uniwersalność zastosowań.
- Wytrzymała i solidna konstrukcja – masa 18,16 kg oraz wykorzystanie trwałych materiałów gwarantują długą żywotność i odporność na intensywną eksploatację.
- Praca z szeroką gamą cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Trójbiegunowa wtyczka elektryczna (2 + PE) zgodna z EN 175301-803 umożliwia bezpieczne i wygodne podłączenie zasilania 24VDC.
Typowe zastosowania kierunkowych zaworów suwakowych
Kierunkowe zawory suwakowe tej kategorii powszechnie wykorzystywane są w:
- zautomatyzowanych układach hydraulicznych maszyn i urządzeń przemysłowych,
- systemach napędów hydraulicznych w maszynach budowlanych i rolniczych,
- instalacjach hydraulicznych w przemyśle ciężkim i energetycznym,
- układach sterowania prasami, wtryskarkami i innymi urządzeniami przemysłowymi,
- aplikacjach, w których wymagane jest szybkie i powtarzalne przełączanie kierunku przepływu oleju hydraulicznego.
Możliwości zastosowania i elastyczność w projektowaniu układów hydraulicznych
Zawór H-4WEH25J6X/6EG24N9ETK4/B10D3 umożliwia precyzyjne sterowanie kierunkiem przepływu w układach czteroportowych o trzech pozycjach suwaka, co daje szerokie możliwości konfiguracji systemów hydraulicznych. Pozwala na optymalizację pracy układów napędowych oraz zwiększenie bezpieczeństwa i niezawodności całej instalacji.
Dzięki zastosowaniu wysokiej jakości komponentów oraz precyzyjnemu wykonaniu, zawór gwarantuje długą i bezawaryjną pracę nawet w trudnych warunkach przemysłowych.
