Wielkość nominalna 6, , Symbol Y2, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol Y2 |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 5.26 |

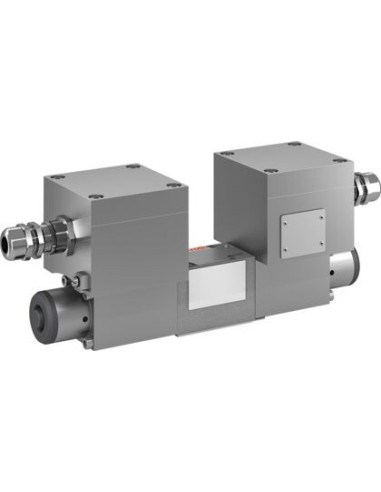

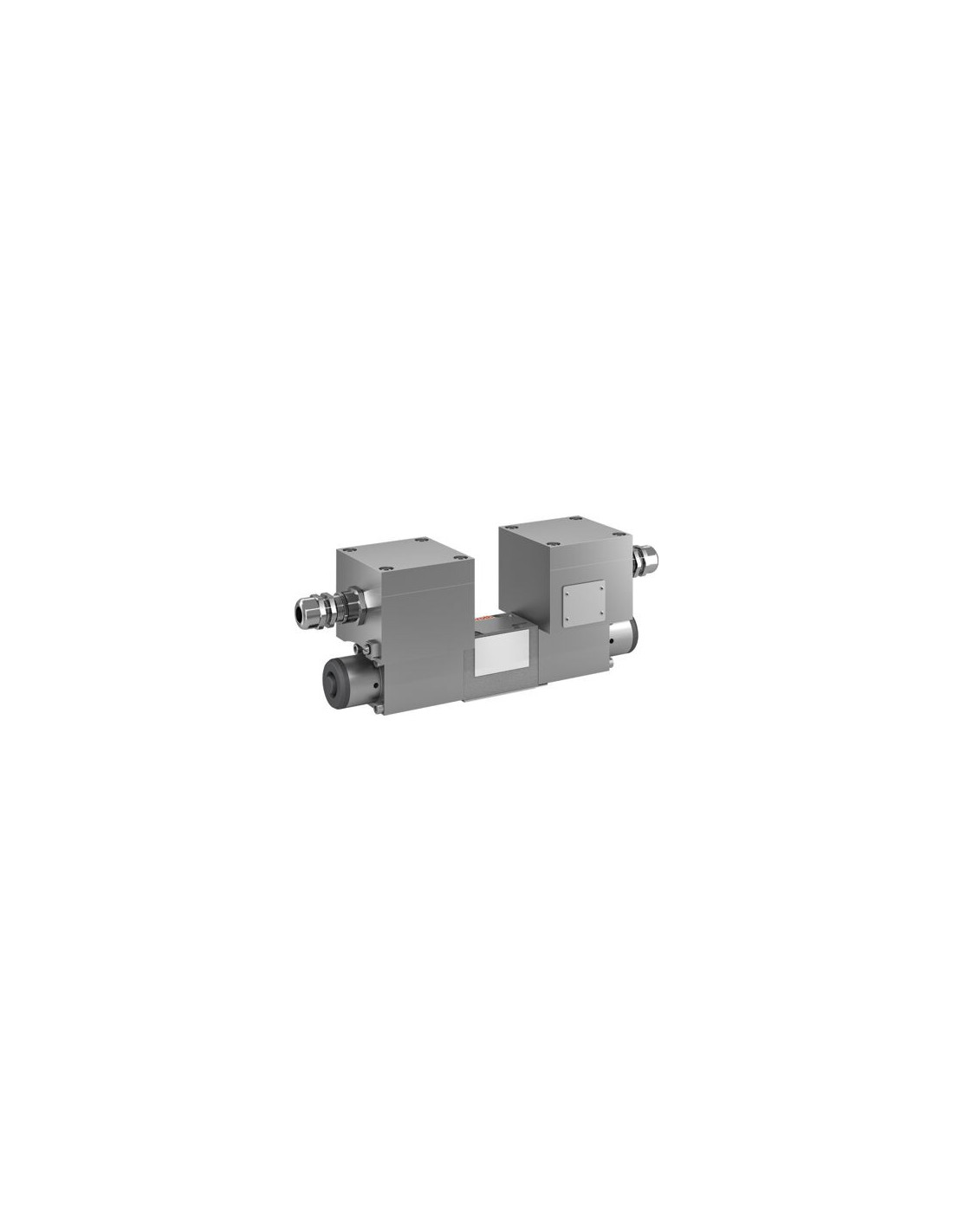

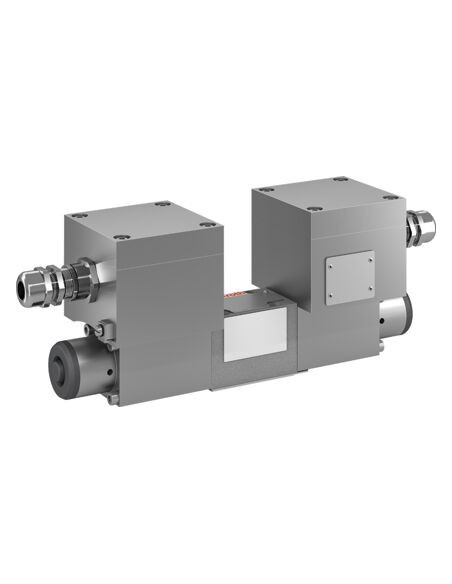

Zawór suwakowy kierunkowy 4WE6Y2-6X/BG24NXDZ2/V – precyzyjna kontrola przepływu hydraulicznego
Kierunkowy zawór suwakowy 4WE6Y2-6X/BG24NXDZ2/V to element sterujący przepływem w układach hydrauliki siłowej o wysokiej klasie. Dzięki zastosowaniu elektromagnetycznego sterowania gwarantuje precyzyjną i niezawodną zmianę kierunku przepływu oleju, zgodnie z symbolem hydraulicznym Y2.
Zalety i kluczowe cechy zaworu 4WE6Y2
- Bezpośrednie działanie – szybka reakcja na sygnały sterujące oraz natychmiastowa zmiana ustawienia suwaka, co zapewnia dynamiczną pracę układu.
- Wysokie maksymalne ciśnienie robocze do 315 bar oraz przepływ do 60 l/min umożliwiają pracę nawet w najbardziej wymagających aplikacjach przemysłowych.
- Ręczny zespół przesterowania – pozwala na obsługę awaryjną i ręczną kontrolę zaworu.
- Kompaktowa budowa i montaż na płycie zgodnie ze standardem ISO 4401-03-02-0-05.
- Wysoka kompatybilność z różnorodnymi cieczami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Odpowiednie uszczelnienia FKM zapewniają trwałość oraz odporność na agresywne media.
- Zgodność z normami bezpieczeństwa oraz dyrektywą ATEX 2014/34/UE – możliwość wykorzystania w strefach zagrożonych wybuchem.
Typowe zastosowanie zaworu suwakowego 4WE6Y2-6X/BG24NXDZ2/V
Urządzenie znajduje zastosowanie w układach hydraulicznych maszyn przemysłowych, gdzie wymagana jest niezawodna i szybka zmiana kierunku przepływu czynnika. Jest powszechnie wykorzystywane w:
- Linii produkcyjnych i maszynach przemysłowych o dużych wymaganiach wydajnościowych.
- Systemach automatyki hydraulicznej.
- Prasach hydraulicznych.
- Maszynach do formowania i wtryskarkach.
- Układach podnoszenia, dociskania, przesuwania oraz podawania w przemyśle ciężkim.
- Systemach sterowania zintegrowanych z zaawansowanymi instalacjami bezpieczeństwa.
Parametry techniczne a efektywność pracy
Wielkość nominalna 6 w połączeniu z kompaktową budową (waga 5,26 kg) pozwala na montaż nawet w ograniczonych przestrzeniach instalacyjnych. Wysokiej jakości złącza śrubowe przewodów oraz 3-biegunowy wtyk przyrządowy według EN 175301-803 umożliwiają łatwe i bezpieczne podłączenie do instalacji elektrycznej o napięciu 24 VDC. Zawór umożliwia sterowanie czterema przyłączami oraz posiada dwie pozycje suwaka, co zwiększa zakres możliwych aplikacji.
Kiedy wybrać zawór 4WE6Y2-6X/BG24NXDZ2/V?
Wybór zaworu 4WE6Y2-6X/BG24NXDZ2/V jest wskazany w sytuacjach, gdy niezbędna jest niezawodna kontrola kierunku przepływu oleju w zaawansowanych układach hydrauliki siłowej. To rozwiązanie dedykowane do pracy przy dużych obciążeniach w wymagających warunkach przemysłowych oraz tam, gdzie liczy się trwałość, bezpieczeństwo i łatwość integracji z istniejącymi systemami.
