Wielkość nominalna 6, , Symbol X36, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 57 |
| Symbol graficzny suwaka | Symbol X36 |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 5.32 |

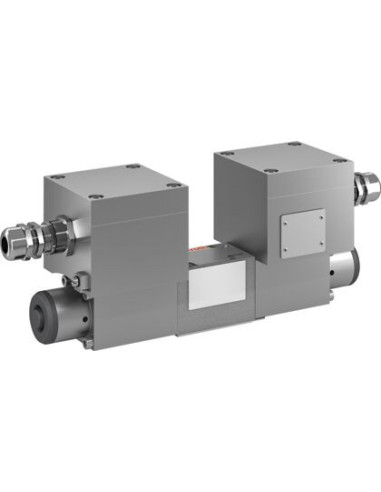

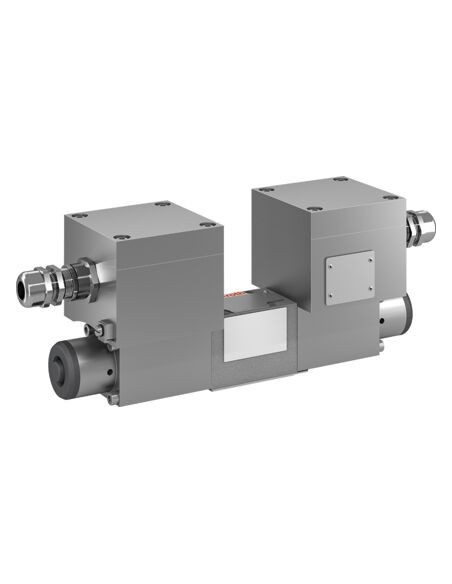

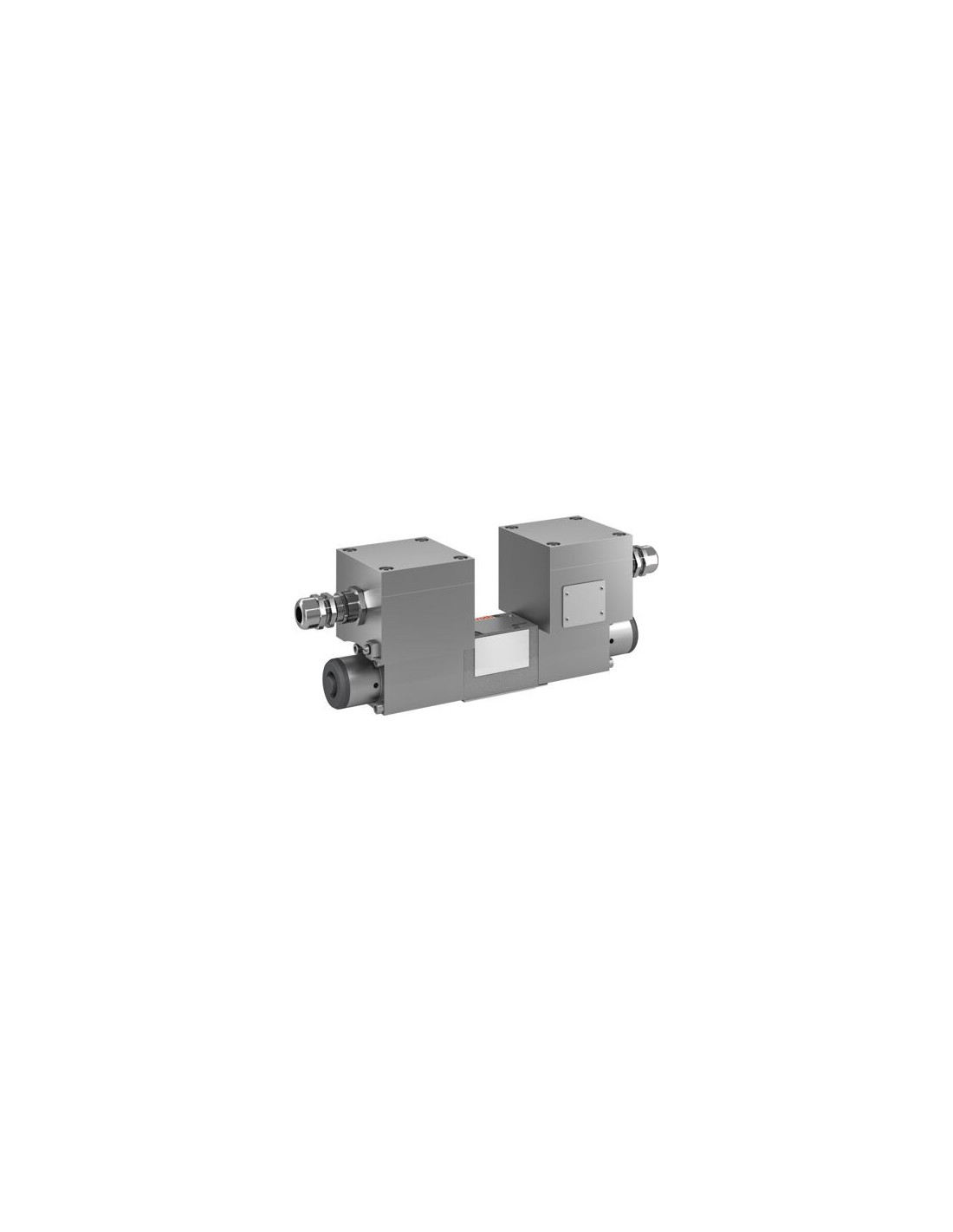

Kierunkowy zawór suwakowy 4WE6X36A6X/BG24NXDZ2/VSO99 – Hydrauliczny zawór sterowany elektromagnetycznie
Kierunkowy zawór suwakowy 4WE6X36A6X/BG24NXDZ2/VSO99 to zaawansowany element hydrauliczny wykorzystywany w nowoczesnych układach przemysłowych wymagających precyzyjnego sterowania przepływem cieczy roboczych. Dzięki technice elektromagnetycznej zmiany położenia suwaka, zawór umożliwia niezawodne i szybkie przekierowanie przepływu oleju hydraulicznego zgodnie z wymaganym schematem pracy.
Zalety i cechy zaworu suwakowego 4WE6X36
- Wysoka wytrzymałość ciśnieniowa do 315 bar pozwala na zastosowanie w najbardziej wymagających warunkach pracy.
- Maksymalne natężenie przepływu 57 l/min zwiększa możliwości eksploatacyjne w układach o wysokiej wydajności.
- Bezpośrednie działanie oraz wbudowany zespół ręcznego przesterowania zwiększają funkcjonalność i niezawodność działania w sytuacjach awaryjnych.
- Konstrukcja na płytę (zgodność z ISO 4401) gwarantuje łatwość montażu i kompatybilność z przemysłowymi standardami.
- Szeroka kompatybilność z mediami – obsługa różnorodnych cieczy hydraulicznych, od klasycznych HL i HLP po ekologiczne HEES oraz HEPG.
- Wysoki poziom bezpieczeństwa oraz zgodność z ATEX (CE – dyrektywa ATEX 2014/34/UE), umożliwiająca wykorzystanie także w strefach zagrożonych wybuchem.
Możliwości zastosowania – typowe aplikacje
Kierunkowy zawór suwakowy 4WE6X36A6X/BG24NXDZ2/VSO99 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie kluczowe znaczenie mają niezawodność oraz precyzyjne sterowanie ruchem siłowników hydraulicznych. Do typowych obszarów wykorzystania należą:
- Linie produkcyjne i automatyka przemysłowa – zapewnienie płynnej i przewidywalnej pracy maszyn.
- Maszyny budowlane i urządzenia mobilne – skuteczna zmiana kierunku ruchu ramion, chwytaków i siłowników.
- Instalacje hydrauliczne do prasy, wtryskarki, systemy podnoszenia – gwarancja szybkiego i bezpiecznego przełączania obwodów.
- Sektor energetyczny i górnictwo – praca w warunkach podwyższonego ryzyka oraz w systemach wymagających certyfikacji ATEX.
Funkcjonalność i budowa kierunkowego zaworu hydraulicznego
Prezentowany zawór suwakowy wyróżnia się solidną, zwartą konstrukcją oraz prostym schematem montażowym zgodnym ze standardem ISO 4401-03-02-0-05. Wersja z dwiema pozycjami suwaka umożliwia sprawne przełączanie pomiędzy dwoma kierunkami przepływu, co jest kluczowe przy obsłudze urządzeń wymagających szybkich i precyzyjnych zmian kierunku pracy.
Innowacyjna konstrukcja, wysoka odporność na ciśnienie oraz szeroki zakres kompatybilnych mediów sprawiają, że zawór tego typu stanowi uniwersalne rozwiązanie do zaawansowanych układów hydraulicznych w różnych branżach przemysłowych.
