Wielkość nominalna 6, Symbol J, ze sterowaniem elektromagnetycznym, 12 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.X |
| Maks. ciśnienie robocze. [bar] | 210 |
| Maks. natężenie przepływu [l/min] | 20 |
| Symbol graficzny suwaka | Symbol J |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 12 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 4.31 |

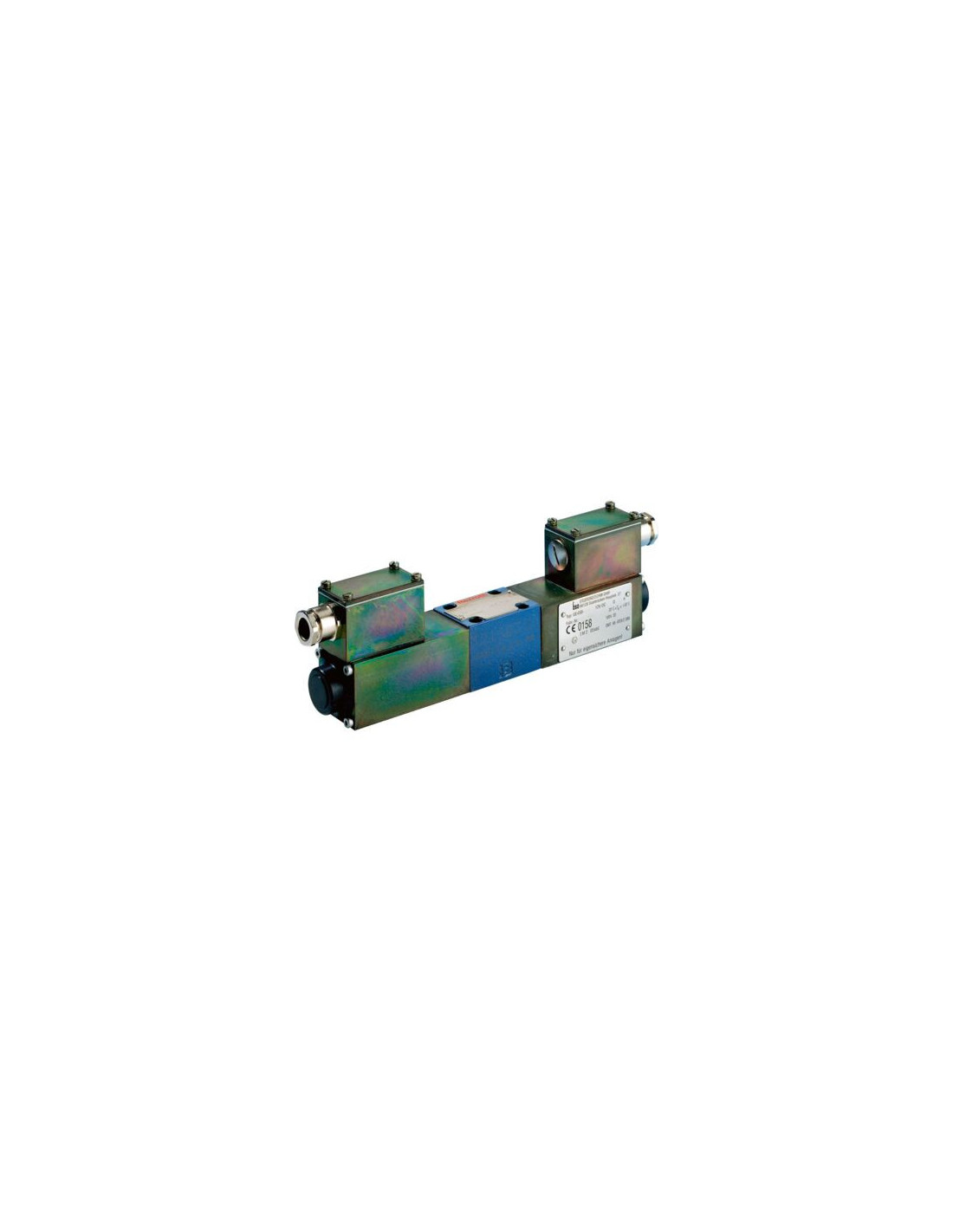

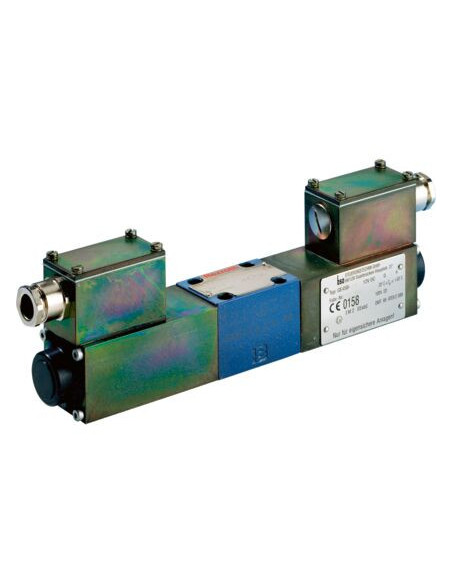

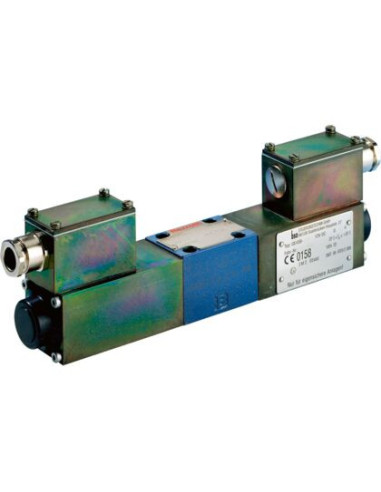

Kierunkowy zawór suwakowy 4WE6J5X/BG12-19NXMK20L/V – R901414222
Kierunkowy zawór suwakowy o symbolu 4WE6J5X/BG12-19NXMK20L/V i kodzie R901414222 to niezawodne rozwiązanie przemysłowe do precyzyjnego sterowania kierunkiem przepływu cieczy hydraulicznej. Zawór suwakowy został zaprojektowany z myślą o efektywnej pracy w układach hydraulicznych o wysokim zakresie mocy oraz wymagających aplikacjach przemysłowych. Wersja z elektromagnetycznym sterowaniem 12 VDC, o nominalnej wielkości 6 oraz z trzema pozycjami suwaka, zapewnia wysoką elastyczność i powtarzalność działania.
Zastosowanie kierunkowego zaworu suwakowego 4WE6J5X/BG12-19NXMK20L/V
Elektromagnetyczny zawór suwakowy znajduje szerokie zastosowanie w układach hydraulicznych maszyn przemysłowych, urządzeniach transportujących, prasach hydraulicznych, systemach automatyki oraz maszynach budowlanych. Dzięki solidnej konstrukcji i dopracowanej technologii gwarantuje długą żywotność oraz bezproblemową pracę nawet w wymagających środowiskach.
- Sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym J.
- Możliwość montażu na płycie według standardu ISO 4401-03-02-0-05.
- Bezpośrednie działanie dla szybkiej reakcji na sygnały sterujące.
- Napęd elektromagnetyczny 12V DC zapewniający niezawodne przesterowanie.
- Wyposażony w ręczny mechanizm przesterowania dla obsługi awaryjnej.
Najważniejsze zalety zaworu suwakowego kierunkowego
Przemysłowy zawór kierunkowy 4WE6 gwarantuje:
- Niezawodność w pracy ciągłej – przystosowany do pracy przy maksymalnym ciśnieniu roboczym 210 bar.
- Szeroką kompatybilność – współpraca z wieloma rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
- Bezpieczeństwo i zgodność – spełnia wymagania dyrektywy ATEX 2014/34/UE oraz posiada certyfikaty CE.
- Wysoki poziom ochrony dzięki uszczelnieniom FKM oraz solidnemu wykonaniu korpusu.
- Łatwość integracji – wyposażony w standardowy wtyk przyrządowy 3-biegunowy (2+PE) według EN 175301-803.
Możliwości wykorzystania zaworu suwakowego 4/3
Zawory suwakowe 4/3 powszechnie stosowane są w:
- Hydraulice siłowej i automatyce przemysłowej
- Układach sterowania ruchem siłowników i silników hydraulicznych
- Systemach przemysłu spożywczego, chemicznego i energetycznego
- Maszynach produkcyjnych i obróbczych
- Maszynach budowlanych i rolniczych
Stabilny kierunkowy zawór suwakowy stanowi kluczowy element układów hydraulicznych wszędzie tam, gdzie liczy się precyzja sterowania, niezawodność oraz odporność na trudne warunki pracy.
