Wielkość nominalna 6, Symbol D, ze sterowaniem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.99 |

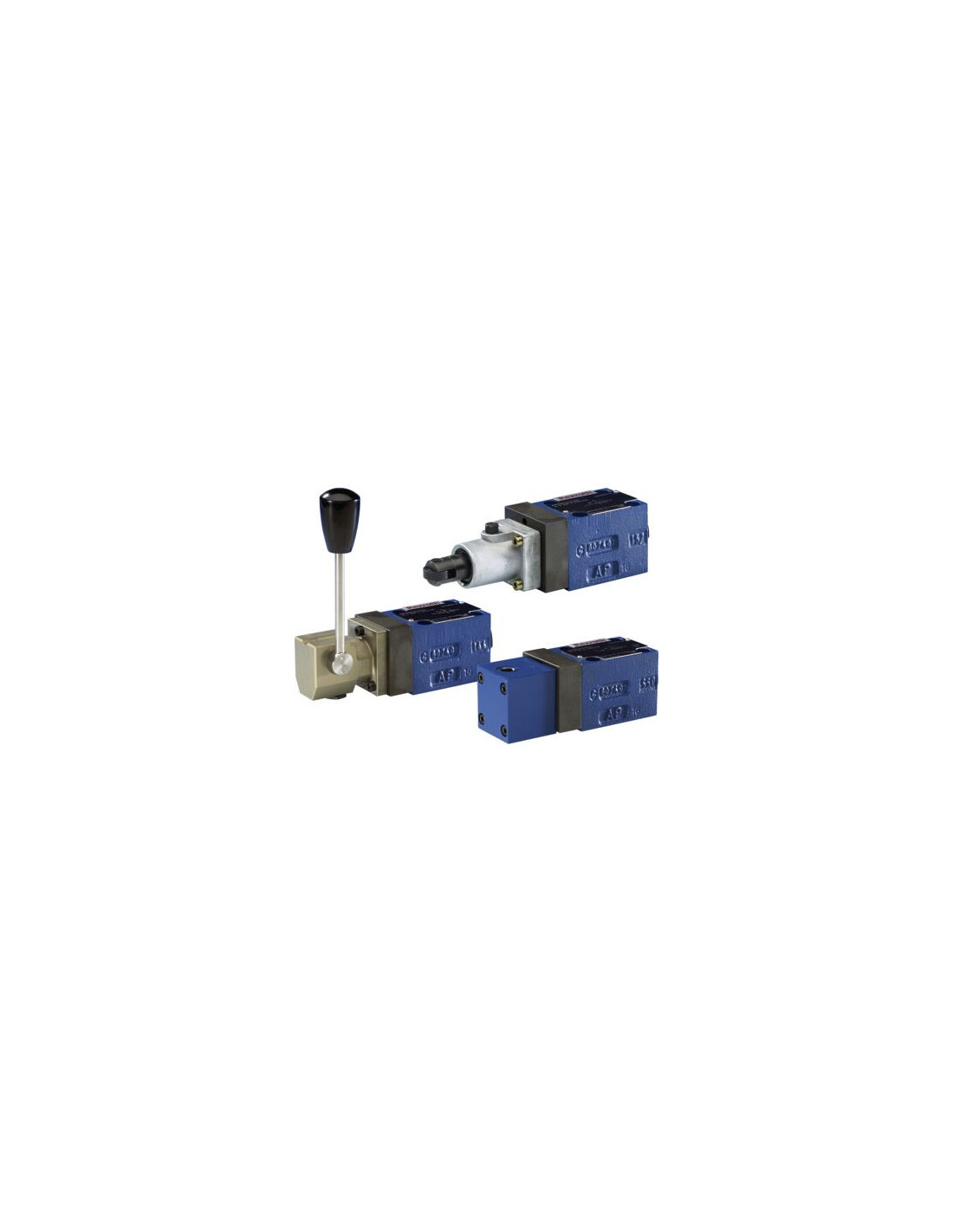

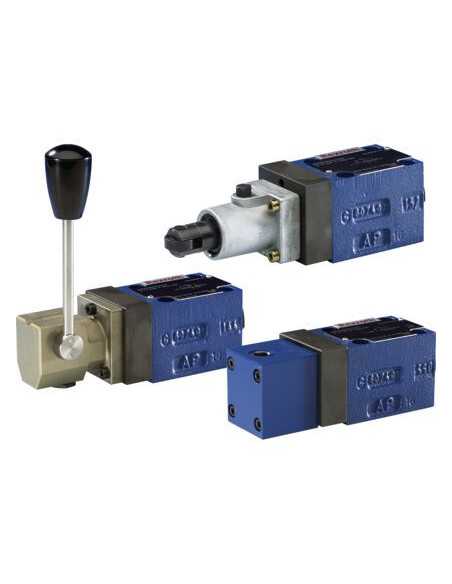

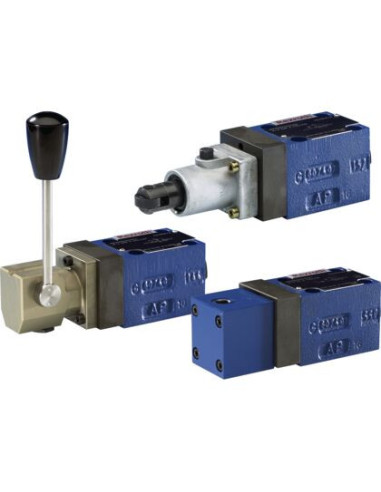

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-4SMM6D3X/420 – R901121178 do Wysokociśnieniowych Układów Hydraulicznych
Gniazdowy zawór kierunkowy M-4SMM6D3X/420 to niezawodne rozwiązanie przeznaczone do przemysłowych zastosowań hydraulicznych, w których wymagana jest wysoka moc oraz precyzyjne sterowanie przepływem oleju. Zaprojektowany z myślą o pracy w wymagających warunkach, idealnie sprawdzi się w nowoczesnych liniach produkcyjnych oraz w maszynach przemysłowych.
Najważniejsze zalety zaworu grzybkowego M-4SMM6D3X/420
- Wytrzymałość na wysokie ciśnienie robocze do 420 bar pozwala na stosowanie w instalacjach wymagających najwyższej niezawodności.
- Bezpośrednie działanie – szybka i pewna reakcja na sterowanie ręczne, co zapewnia pełną kontrolę nad przepływem medium roboczego.
- Solidna konstrukcja gniazdowa z uszczelnieniem NBR umożliwia bezpieczną eksploatację, nawet przy dłuższych przestojach pod ciśnieniem.
- Uniwersalność montażu na płycie zgodnie z normą ISO 4401-03-02-0-05 umożliwia łatwą integrację z różnorodnymi systemami hydraulicznymi.
Typowe zastosowania zaworu M-4SMM6D3X/420 – Symbol D, Wielkość nominalna 6
Gniazdowe zawory kierunkowe wykorzystywane są w:
- Układach sterowania maszyn i urządzeń przemysłowych (np. prasy hydrauliczne, obrabiarki CNC, linie technologiczne)
- Systemach hydrauliki siłowej w pojazdach specjalistycznych
- Automatyzacji procesów technologicznych wymagających niezawodnej zmiany kierunku przepływu oleju
Możliwości techniczne i korzyści stosowania zaworu kierunkowego
Zawór kierunkowy M-4SMM6D3X/420 obsługuje różnorodne ciecze hydrauliczne (HL, HLP, HLPD, HVLP, HVLPD), gwarantując szeroką kompatybilność z typowymi układami w przemyśle. Dwa precyzyjnie kontrolowane położenia suwaka oraz cztery przyłącza pozwalają na elastyczne tworzenie układów sterowania.
Dzięki masie 1,99 kg oraz kompaktowym wymiarom, zawór nadaje się do montażu nawet w ograniczonych przestrzeniach, zapewniając przy tym wysoką wydajność do 40 l/min.
Wytrzymały i niezawodny zawór do wymagających aplikacji
Wytrzymała konstrukcja oraz możliwość bezpiecznego sterowania nawet podczas dłuższych postojów pod ciśnieniem sprawiają, że zawór grzybkowy M-4SMM6D3X/420 jest idealnym wyborem do profesjonalnych zastosowań przemysłowych. Precyzja pracy oraz łatwość obsługi gwarantują wydajność i bezpieczeństwo układu hydraulicznego przez długi czas eksploatacji.
