- Zawór suwakowy
- Ze sterowaniem pośrednim
- Pokrętło z blokadą i skalą
Dane techniczne
| Schemat przyłączy | ISO 5781 |
| Rodzina produktów | DZ10,20,30 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 600 |
| Symbol graficzny suwaka | A → B, A → Y |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 30 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 8.11 |

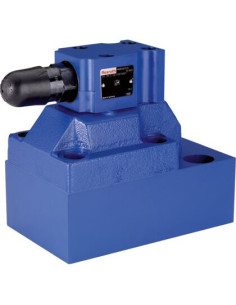

Ciśnieniowy zawór sekwencyjny DZ30-3-5X/315Y – zastosowanie i charakterystyka
Ciśnieniowy zawór sekwencyjny DZ30-3-5X/315Y to precyzyjny komponent hydrauliczny, przeznaczony do montażu na płycie, który umożliwia kontrolę kolejności przepływu cieczy w zaawansowanych układach hydraulicznych. Wytrzymała konstrukcja oraz specjalistyczne rozwiązania technologiczne gwarantują niezawodność działania w wymagających środowiskach przemysłowych.
Budowa i główne zalety zaworu suwakowego DZ30-3-5X/315Y
- Konstrukcja suwakowa zapewnia wysoką wytrzymałość i odporność na zużycie, co przekłada się na długi czas eksploatacji.
- Sterowanie pośrednie hydrauliczne umożliwia płynne działanie przy dużych obciążeniach i wysokim ciśnieniu roboczym.
- Pokrętło z blokadą i skalą pozwala na precyzyjne ustawienie wartości ciśnienia, co poprawia bezpieczeństwo i komfort użytkowania.
- Maksymalne ciśnienie robocze 315 bar pozwala na pracę w zaawansowanych aplikacjach przemysłowych.
- Obsługuje przepływ do 600 l/min, co czyni go rozwiązaniem odpowiednim dla dużych instalacji hydraulicznych.
- Łatwy montaż na płycie zgodnie z normą ISO 5781 – szybka i wygodna integracja z istniejącymi układami.
Możliwości wykorzystania i typowe zastosowania
Zawór sekwencyjny DZ30-3-5X/315Y sprawdza się w różnorodnych aplikacjach przemysłowych, w których zachodzi potrzeba sterowania ruchem kilku odbiorników hydraulicznych w określonej kolejności. Najczęściej stosowany jest w:
- układach maszyn budowlanych,
- maszynach do obróbki metalu,
- instalacjach hydraulicznych w przemyśle ciężkim,
- systemach automatyki przemysłowej,
- urządzeniach testowych i kontrolujących przepływ cieczy.
Najważniejsze cechy techniczne zaworu hydraulicznego DZ30-3-5X/315Y
Podstawowe cechy obejmują cztery przyłącza oraz dwie pozycje suwaka, co umożliwia konfigurowanie zaworu zgodnie z wymaganiami konkretnego układu. Zawór może współpracować z wieloma rodzajami cieczy hydraulicznych, takimi jak HL, HLP, HLPD, HVLP, HVLPD oraz HFC. Uszczelnienia z materiału NBR zapewniają wysoką szczelność i odporność chemiczną. Nominalna wielkość suwaka to 30, co rekomenduje ten zawór do zastosowań w dużych i średnich instalacjach hydraulicznych.
Podsumowanie – wybór zaworu sekwencyjnego do zaawansowanych aplikacji
Dzięki wysokiej trwałości, możliwości precyzyjnego sterowania ciśnieniem oraz uniwersalności zastosowań, ciśnieniowy zawór sekwencyjny DZ30-3-5X/315Y doskonale sprawdza się w nowoczesnych układach hydraulicznych, gwarantując bezpieczeństwo, niezawodność i efektywność pracy.
