Wielkość nominalna 10, Symbol V, Elektryczny z zewnętrzną elektroniką
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Rozdzielacz
- Bezpośredniego działania
- Doprowadzenie oleju sterującego zewnętrzne, kanał powrotny oleju sterującego wewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | 4WS(E)2E10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 30 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 bez gniazda przewodowego |
| Łączność | Analogowy, wartość zadana 30 mA/85 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.91 |

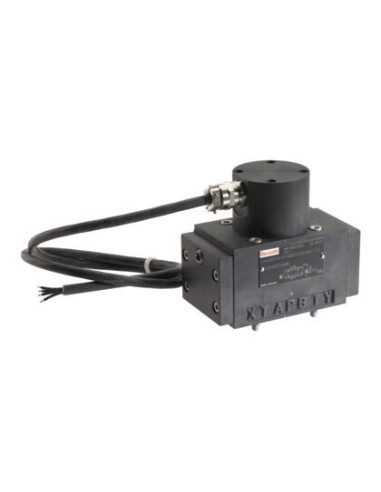

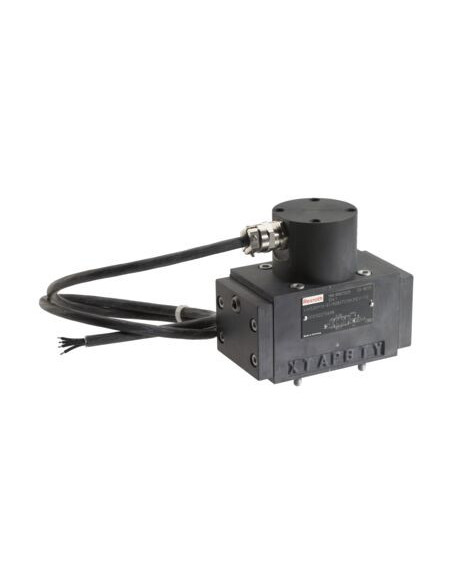

Serwozawór kierunkowy 4WS2EM10-5X/30B11T315K31CV/3 – precyzyjne sterowanie przepływem hydraulicznym
Serwozawór kierunkowy o numerze katalogowym R901571528 to nowoczesny element układów hydraulicznych o nominalnej wielkości 10, przeznaczony do zastosowań przemysłowych wymagających dużej precyzji i niezawodności. Symbol V określa konfigurację suwaka, idealnie dopasowaną do kontroli kierunku przepływu oleju zgodnie z wymaganiami schematów hydraulicznych.
Zastosowania i możliwości wykorzystania serwozaworu hydraulicznego
Serwozawory kierunkowe znajdują powszechne zastosowanie w zaawansowanych układach automatyki przemysłowej, maszynach roboczych, liniach produkcyjnych, a także w systemach testujących oraz urządzeniach wymagających płynnego i precyzyjnego sterowania ruchem siłowników hydraulicznych.
Dzięki elektrycznemu sterowaniu z zewnętrzną elektroniką możliwa jest integracja z systemami PLC i innymi układami automatyki, co rozszerza funkcjonalność całego systemu hydraulicznego.
- Precyzyjne sterowanie przepływem – wysoka dokładność pozycjonowania i płynność pracy siłownika
- Bezpośrednie działanie – szybka reakcja zaworu na sygnały sterujące
- Montaż na płycie (ISO 4401-05-05-0-05) – łatwość integracji z układami hydraulicznymi
- Wysoka wytrzymałość mechaniczna – trwała konstrukcja odporna na intensywną eksploatację
- Uniwersalność cieczy roboczych – szeroka kompatybilność z różnymi rodzajami płynów roboczych
- Trzy pozycje suwaka – możliwość elastycznego ustawienia przepływu zgodnie z wymaganiami aplikacji
Najważniejsze zalety zaworu 4WS2EM10-5X/30B11T315K31CV/3
Solidna budowa oraz certyfikowany standard przyłącza, zgodny z ISO 4401, zapewniają długotrwałą i bezpieczną pracę przy maksymalnych parametrach układu (maks. ciśnienie robocze 315 bar i natężenie przepływu do 60 l/min). Zawór posiada wtyk elektryczny 7-biegunowy (6 + PE), co umożliwia łatwe i stabilne połączenie elektryczne, a także obsługuje zasilanie 24 VDC.
Cechy wyróżniające ten model:
- Wysoka precyzja sterowania – idealny do aplikacji wymagających dokładnych ruchów siłowników
- Kompaktowa konstrukcja – masa jedynie 3,91 kg pozwala na montaż w ograniczonej przestrzeni
- Bezpieczeństwo i trwałość dzięki zastosowaniu uszczelnień FKM
- Łatwość podłączenia elektroniki zewnętrznej, co pozwala na szybkie serwisowanie i modernizację urządzeń
Typowe zastosowania serwozaworów w przemyśle
Serwozawory tego typu pracują w zautomatyzowanych systemach produkcyjnych, prasach, maszynach pakujących, urządzeniach testujących, symulatorach oraz wielu innych aplikacjach wymagających niezawodnego i powtarzalnego sterowania ruchem. Mogą być stosowane także w branży lotniczej, samochodowej, energetycznej oraz w urządzeniach specjalistycznych, gdzie kluczowe jest precyzyjne i szybkie przełączanie kierunków przepływu hydraulicznego.
Dzięki powyższym cechom, serwozawór kierunkowy 4WS2EM10-5X/30B11T315K31CV/3 stanowi optymalny wybór do nowoczesnych układów sterowania hydrauliką siłową.
