Wielkość nominalna 25, funkcja rozdzielcza z kontrolą pozycji suwaka i powierzchnią montażową ISO4401
Pokrywa sterująca dla 2/2 zaworów do wbudowania.
- Kontrola pozycji suwaka
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LFA ..E |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 700 |

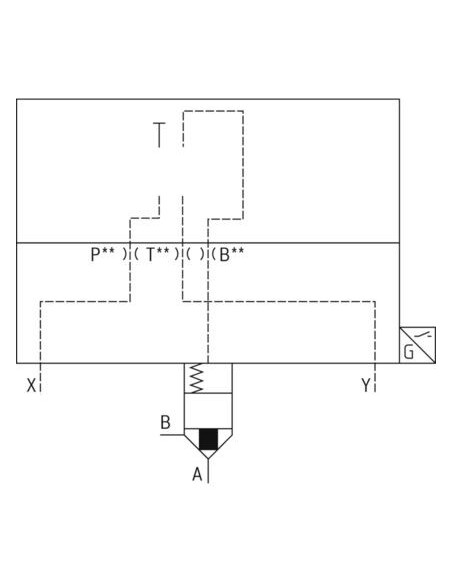

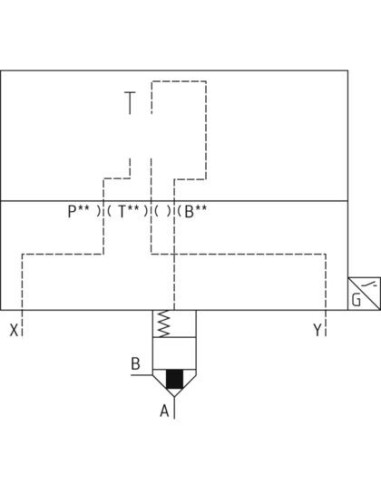

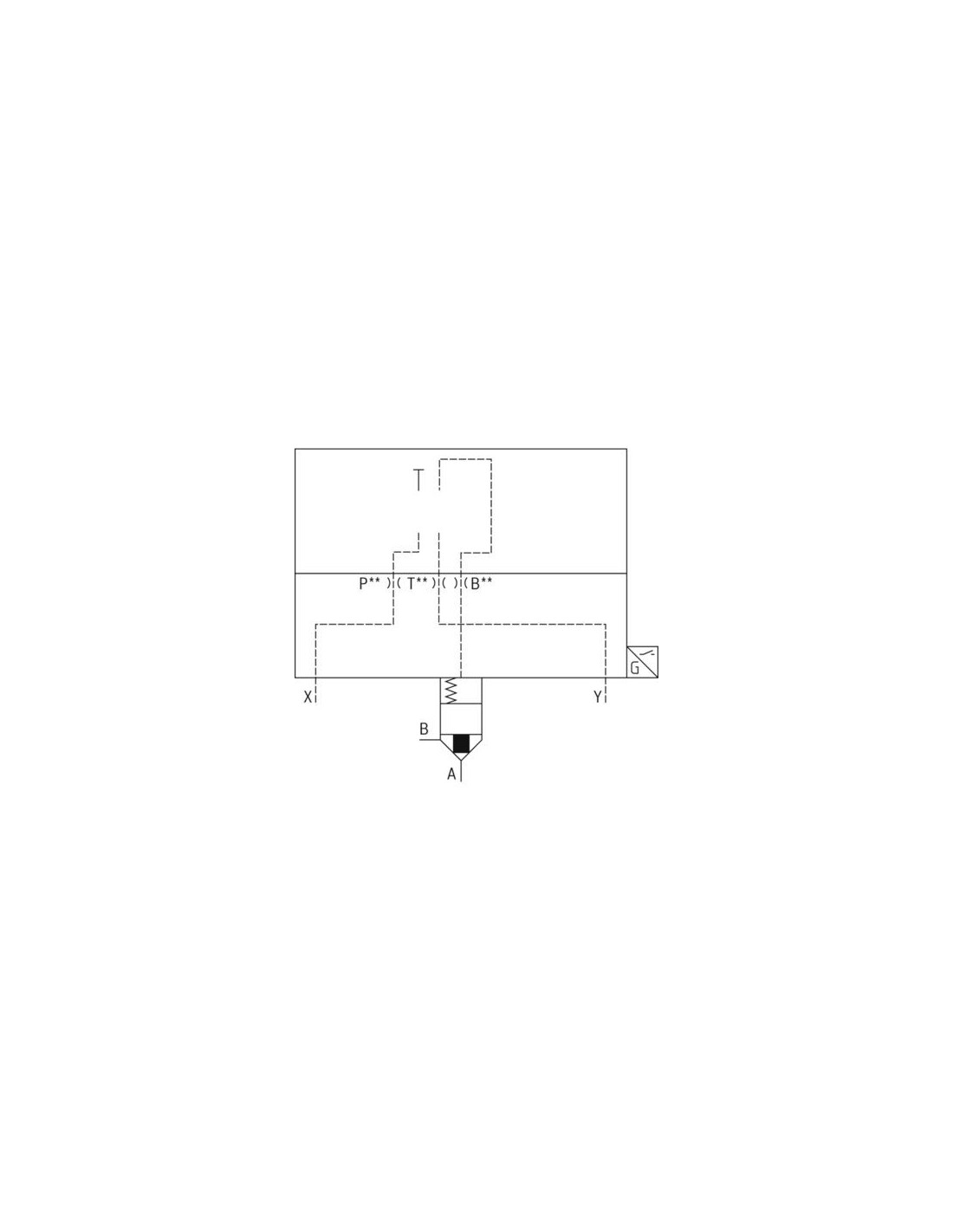

| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 25 |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 5.38 |
Pokrywa Zaworu Logicznego LFA25EWB-7X/CA40DQMG24 – Zastosowanie, Budowa i Zalety
Pokrywa zaworu logicznego o numerze katalogowym R901126238 to specjalistyczny element przeznaczony do stosowania w hydraulicznych układach sterowania. Produkt został zaprojektowany do współpracy z rozdzielaczami logicznymi typu LFA o wielkości nominalnej 25, zgodnie z normą ISO 4401. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna kontrola pozycji suwaka oraz niezawodność działania w wymagających warunkach przemysłowych.
Funkcjonalność i Kluczowe Korzyści Stosowania Pokrywy Sterującej
Pokrywa sterująca do zaworów 2/2 umożliwia skuteczną kontrolę położenia suwaka oraz zabezpiecza funkcjonowanie układu hydraulicznego zgodnie z nowoczesnymi standardami przemysłowymi. Szczególne zalety tej pokrywy to:
- Precyzyjna kontrola pozycji suwaka dzięki dedykowanemu rozwiązaniu konstrukcyjnemu.
- Wysoka odporność na ciśnienie robocze – do 420 bar.
- Możliwość pracy z różnymi mediami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Uniwersalny montaż – płyta zgodna ze schematem przyłączy ISO 7368.
- Bezpieczne i niezawodne użytkowanie dzięki uszczelnieniom NBR oraz standardowi połączenia elektrycznego EN 175301-803.
Zastosowanie Pokrywy Zaworu Logicznego w Układach Hydraulicznych
Pokrywa logiczna LFA25EWB-7X/CA40DQMG24 jest szeroko wykorzystywana w następujących branżach:
- Automatyzacja procesów przemysłowych
- Maszyny budowlane i górnicze
- Układy hydrauliczne w maszynach produkcyjnych
- Systemy hydrauliki siłowej wymagające wysokiej precyzji przełączania oraz niezawodności pracy
Przeznaczona do instalacji w systemach, gdzie wymagana jest kontrola przepływu w dwóch kierunkach (A → B, B → A) oraz szybka reakcja na sygnały sterujące przy napięciu zasilania 24 VDC.
Możliwości Wykorzystania i Integracja w Systemach Hydrauliki
Pokrywa znajduje zastosowanie zarówno w nowoczesnych, jak i modernizowanych układach hydraulicznych. Umożliwia szybkie dostosowanie istniejącej instalacji do wyższych wymagań dotyczących bezpieczeństwa i precyzji sterowania, dzięki czemu może być wykorzystywana m.in. w:
- Linie produkcyjne
- Automatyczne prasy hydrauliczne
- Systemy podnoszenia i pozycjonowania ładunków
- Zaawansowane rozdzielacze sterujące ciśnieniem i natężeniem przepływu
Zalety Konstrukcyjne i Użytkowe Produktu
Wysoka jakość materiałów oraz zoptymalizowana konstrukcja gwarantują długą żywotność i niezawodność działania nawet przy maksymalnych obciążeniach do 700 l/min. Standardowa masa 5,38 kg umożliwia łatwą integrację z istniejącymi systemami hydraulicznymi.
Zainstalowanie pokrywy zgodnie z zaleceniami producenta zapewnia niezawodne działanie i podnosi bezpieczeństwo eksploatacji zaawansowanych układów hydraulicznych.
